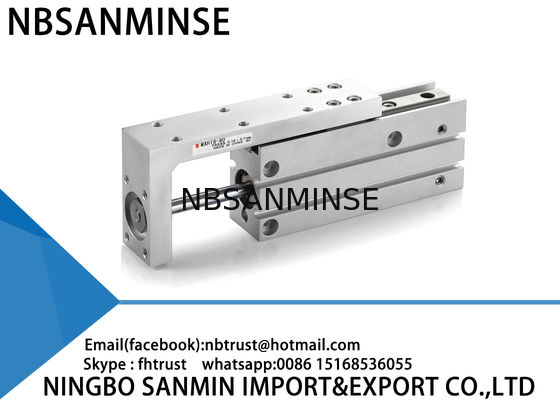

Presión del alto mínimo 0.15MPa/0.06MPa de la confiabilidad del cilindro neumático de SMC de la diapositiva de MXH

Presión del alto mínimo 0.15MPa/0.06MPa de la confiabilidad del cilindro neumático de SMC de la diapositiva de MXH

MXH Slide SMC Pneumatic Cylinder High Reliability 0.15MPa / 0.06MPa Minimum Pressure

Datos del producto:

Lugar de origen: Ningbo
Nombre de la marca: NBSANMINSE
Certificación: ISO9001
Número de modelo: MXH

Pago y Envío Términos:

Cantidad de orden mínima: 1
Precio: Negotiation
Detalles de empaquetado: las bolsas de plástico, cajas, cartón, plataforma o como consejo del cliente
Tiempo de entrega: negociación
Capacidad de la fuente: 10000 PCS/AÑO
Contactar ahora
Descripción detallada del producto
Flúido: aire acción: Actuación doble
Tamaño aflautado del puerto: M5 × 0,8 Presión mínima: 0.15MPa/0.06MPa/0.05MPa
Velocidad del pistón: 50 a 500 milímetros/s Lubricación: Lubricante no-

Presión del alto mínimo 0.15MPa/0.06MPa de la confiabilidad del cilindro neumático de SMC de la diapositiva de MXH






Porqué elíjanos


1: Diverso estilo para cada productos y totalmente productos neumáticos de la serie.
2: Acción grande para el envío rápido.
3: De alta calidad con precio competitivo.
4: La orden de la muestra y el orden de la pequeña cantidad es aceptables.
5: Modifique para requisitos particulares según su petición especial.
6: Proporcione la información de productos libre.
7: Servicio confiado y activo de la calidad confiable de la después-venta
8: Una garantía de calidad del año
9: Soporte técnico vía ina@pneuhydr.com


Especificaciones



Tamaño de diámetro interior (milímetros) 6 10 16 20
Flúido Aire
Acción Actuación doble
Tamaño aflautado del puerto M5×0.8
Presión de funcionamiento mínima 0.15MPa 0.06MPa 0.05MPa
Presión de funcionamiento máxima 0.7MPa
Presión de prueba 1.05MPa
Temperatura ambiente y flúida

Sin interruptor auto: - 10 a 70℃ (ninguna congelación)

Con el interruptor auto: - 10 a 60℃ (ninguna congelación)

Velocidad del pistón 50 a 500 mm/s
Energía cinética permisible (j) 0,0125 0,025 0,05 0,1
Lubricación No-lubricante
Amortiguador Tope de goma en ambos extremos
Tolerancia de la longitud de movimiento

+1,0

0




Movimiento estándar



Tamaño de diámetro interior (milímetro) Movimiento estándar (milímetro)
6,10,16,20 5,10,15,20,25,30,40,50,60

Los movimientos intermedios de la nota) están disponibles con el modelo “hecho por encargo” (- XC19).


Salida teórica



                                                                                                                                                            (n)

Tamaño de diámetro interior

(milímetro)

Tamaño de Rod

(milímetro)

Funcionamiento

dirección

Área del pistón

(² del milímetro)

Presión de funcionamiento (MPa)
0,3 0,5 0,7
6 3 HACIA FUERA 28 8 14 19
EN 21 6 10 14
10 4 HACIA FUERA 78 23 39 55
EN 66 19 33 46
16 6 HACIA FUERA 201 60 101 141
EN 172 51 86 121
20 8 HACIA FUERA 314 94 157 220
EN 264 79 132 185




Peso



                                                                                                                                                              (G)

Modelo Movimiento (milímetros)
5 10 15 20 25 30 40 50 60
MXH6 61 66 75 80 88 93 107 120 134
MXH10 104 112 125 133 146 153 174 195 216
MXH16 194 204 222 232 250 260 288 316 343
MXH20 352 369 400 417 448 466 514 562 610




Presión del alto mínimo 0.15MPa/0.06MPa de la confiabilidad del cilindro neumático de SMC de la diapositiva de MXHPresión del alto mínimo 0.15MPa/0.06MPa de la confiabilidad del cilindro neumático de SMC de la diapositiva de MXH


Nuestros productos son de alta calidad con garantía de 12 meses, y apoyan el pago de PayPal.
