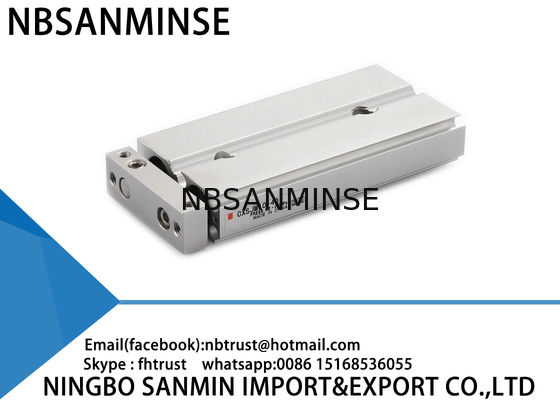

Cilindro de aire CXSJ Compacto de doble varilla Sin amortiguación de tope de goma Ecológico
Por qué elegirnos
1: Varios estilos para cada producto y series completas de productos neumáticos.
2: Gran stock para envío rápido.
3: Alta calidad a precio competitivo.
4: Pedido de muestra y pedido de pequeña cantidad son aceptables.
5: Personalizar según su solicitud especial.
6: Proporcionar información gratuita de productos.
7: Calidad confiable asegurada y servicio postventa activo
8: Garantía de calidad de un año
9: Soporte técnico a través de ina@pneuhydr.com
Especificaciones
| Tamaño del diámetro (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Fluido |
Aire (sin lubricación) |
| Presión de prueba |
1.05MPa |
| Presión máxima de operación |
0.7MPa |
| Presión mínima de operación |
0.15MPa |
0.1MPa |
0.05MPa |
| Temperatura ambiente y del fluido |
-10 a 60 °C (sin congelación) |
| Velocidad del pistón |
30 a 800 mm/s |
30 a 700 mm/s |
30 a 600 mm/s |
| Amortiguación |
Topes de goma en ambos extremos |
| Rango de ajuste de carrera |
0 a -5 mm en comparación con la carrera estándar |
| Tamaño del puerto |
M3×0.5 |
M5×0.8 |
RC(NPT,FF)1/8 |
| Energía cinética admisible |
0.016J |
0.064J |
0.095J |
0.17J |
0.27J |
0.32J |
Carrera estándar
(mm)
| Modelo |
Carrera estándar |
Rango de carrera fabricable |
| CXSJ 6 |
10,20,30,40,50 |
60 a 100 |
| CXSJ 10 |
10,20,30,40,50,75 |
80 a 150 |
| CXSJ 15 |
10,20,30,40,50,75,100 |
110 a 150 |
| CXSJ 20,25,32 |
110 a 200 |
Salida teórica
(N)
|
Tamaño del diámetro
(mm)
|
Tamaño de la varilla
(mm)
|
Dirección de operación |
Área del pistón (mm²) |
Presión de operación (MPa) |
| 0.1 |
0.15 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| CXSJ 6 |
4 |
SALIDA |
56 |
- |
8.4 |
11.2 |
16.8 |
22.4 |
28.0 |
33.6 |
39.2 |
| ENTRADA |
31 |
- |
4.6 |
6.2 |
9.3 |
12.4 |
15.5 |
18.6 |
21.7 |
| CXSJ 10 |
6 |
SALIDA |
157 |
15.7 |
- |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110 |
| ENTRADA |
100 |
10.0 |
- |
20.0 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
| CXSJ 15 |
8 |
SALIDA |
353 |
35.3 |
- |
70.6 |
106 |
141 |
177 |
212 |
247 |
| ENTRADA |
252 |
25.2 |
- |
50.4 |
75.6 |
101 |
126 |
151 |
176 |
| CXSJ 20 |
10 |
SALIDA |
628 |
62.8 |
- |
126 |
188 |
251 |
314 |
377 |
440 |
| ENTRADA |
471 |
47.1 |
- |
94.2 |
141 |
188 |
236 |
283 |
330 |
| CXSJ 25 |
12 |
SALIDA |
982 |
98.2 |
- |
196 |
295 |
393 |
491 |
589 |
687 |
| ENTRADA |
756 |
75.6 |
- |
151 |
227 |
302 |
378 |
454 |
529 |
| CXSJ 32 |
16 |
SALIDA |
1608 |
161 |
- |
322 |
482 |
643 |
804 |
965 |
1126 |
| ENTRADA |
1206 |
121 |
- |
241 |
362 |
482 |
603 |
724 |
844 |
Nuestros productos son de alta calidad con 12 meses de garantía y admiten pago por PayPal.
P: ¿Podrían ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindros de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.
P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable,
,latón, aluminio. como altapresiónVálvula / válvula solenoide / válvula eléctrica válvula /válvula de agua/ válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.
P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas e instrumentales famosas originales?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Hay alguna garantía disponible?
Punto clave P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.
La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte. P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo y el resorte de la válvula,
ambiente
caliente, vibración fuerte, etc.P: ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos?
Punto clave Contramedidas para entornos de alta temperatura
| Contramedidas para entornos de frío extremo |
Sellos |
Caucho de flúor, PTFE |
| Nitrilo a baja temperatura, caucho de silicona, poliuretano |
Lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
| Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad) |
Tratamiento del suministro de aire |
Reforzar el enfriamiento, eliminación eficiente de agua |
| Secado de punto de rocío ultrabajo (tipo refrigeración + adsorción), trazado térmico |
Componentes metálicos |
Reservar espacio de expansión |
| Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
Componentes de control |
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
| Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
| Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
