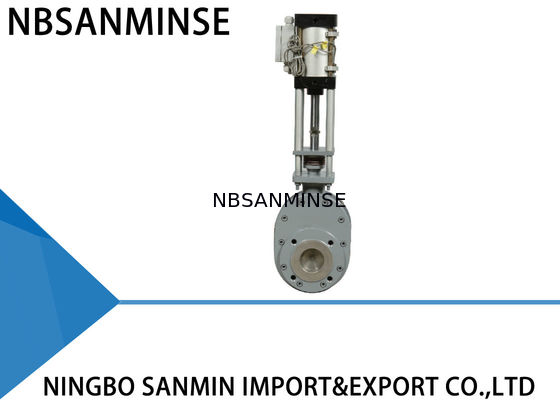

Válvula doble neumática de la balanza de la válvula de disco de la entrada/del mercado de la válvula de discos del doble de la Desgaste-prueba

Datos del producto:
Lugar de origen: China
Nombre de la marca: NBSANMINSE
Certificación: ISO9001
Número de modelo: SMWZ644 (1) -10 (2) - DNB - (3)
Pago y Envío Términos:
Cantidad de orden mínima: 20
Precio: Negotiation
Detalles de empaquetado: Las bolsas de plástico, cajas, cartón, plataforma o como consejo del cliente
Tiempo de entrega: negociación
Condiciones de pago: L / C, T / T, Western Union
Capacidad de la fuente: negociación

Información detallada

Presión nominal: 1,0 (MPa) Tipo: Válvula de entrada/válvula de mercado/válvula de la balanza
la temperatura: <450℃ Prensa máxima de la prueba: 1,5 (MPa)
DN: 40, 50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 Cuerpo de válvula: arrabio
Alta luz:

válvula de aire del pulso

,

válvula electromagnética del jet del pulso

Descripción de producto

SMWZ644 (1) -10 (2) - DNB - (3) desgaste de Penumatic - impermeabilice la válvula de puerta doble del doble de la válvula de discos (válvula de /Outlet de la válvula de entrada/válvula de la balanza)








Funcionamiento principal



La válvula modelo del doble-disco de WZ644-10Q utiliza un doble - el lacre del disco y las superficies de lacre se hacen de la aleación desgaste-resistente o de cerámica. El sello es el 100% hermético y la válvula alcanza una vida de servicio larga, particularmente en usos. Por lo tanto, la confiabilidad de sistema total se aumenta dramáticamente.



Rendimiento operativo



Cuando el aire se introduce en el puerto superior del cilindro, la barra de pistón empuja el doble-disco hacia abajo y la válvula es cerrada. Cuando el aire se introduce en el puerto más bajo del cilindro, la barra de pistón empuja el doble-disco hacia arriba y se abre la válvula. Resorte de presión que es colocado entre los discos y el anillo de cierre, fuerzas los discos los discos contra el anillo de cierre, y también permiten el movimiento vertical de los discos, que las ayudas para compensar la extensión termal y la contracción de las piezas y para asegurar un sello hermético bajo todas las condiciones. Al actuar la válvula, el doble-disco gira para traslapar y para pulir las superficies de lacre. Cuando el producto atraviesa la válvula, cualquier material que incorpora la cámara interna es quitado por la acción de flujo de vórtice. Por lo tanto, la válvula es autolimpiador. La purga adicional del aire se puede proporcionar para asegurar funcionamiento del limpio-en-lugar. Todas estas características garantizan un lofe largo del servicio para la válvula y aumentan la confiabilidad de su sistema.



Usos



Cualquier polvo, polvo, y productos granulares en las industrias de las centrales carboeléctricas, de los fundidores, del hierro y siderúrgicas de las plantas, farmacéuticas y químicas.



Parámetros técnicos



Presión de Máximo-funcionamiento: 1.0MPa



Presión de prueba máxima: 1.5MPa



Temperatura de funcionamiento: <200℃



Presión de prueba de salida: 1.1MPa





Instalación y uso



1. Antes de la instalación, asegúrese de que el actuador neumático sea libre de cualquier defecto como fractura y cóncavo.



2. Asegúrese del reborde común, la longitud estructural, la presión de funcionamiento máxima y el diámetro del nominal se acuerdan con requisitos.



3. Durante la instalación, no permitida reajustar los pernos prisioneros y las nueces que se han sujetado originalmente. Alinee el centro de dos tuberías y diámetros de la válvula para ser coaxial. Mantenga la superficie del reborde plana. Aplique uniformemente la fuerza para apretar el perno.



4. Después de la instalación, introduzca el aire de los puertos superiores y más bajos del cilindro para ver si la válvula puede ser abierta o ser cerrada normalmente.



5. Mejilla el interruptor de control (si existe) para ver si está sujetado confiablemente, si su parámetro está acordado con fuente de energía del acceso, y si puede trabajar correctamente bajo la abertura completa y condiciones cerradas completas.







Método de la localización de averías



Problemas Causa Método de la localización de averías
Salida en superficie de lacre Suciedad entre el disco y la superficie de lacre Quite la suciedad
Dañe a los pares del anillo de cierre Repare o substituya
Salida en junta de reborde El perno se atornilla irregularmente Atornille uniformemente el perno
Dañe a la superficie del reborde Repare la superficie del reborde
Dañe al espaciador Substituya el espaciador
La válvula no puede ser abierta o ser cerrada correctamente Depósito del polvo Quite el polvo regularmente
Presión de aire escasa, salida severa Repare la tubería del suministro de aire
Se han envejecido los componentes neumáticos y efficlency perdido Substituya los componentes dañados
Salida de la caja de relleno Se ha envejecido y se ha llevado seriamente el relleno Substituya el relleno







Piezas y materiales principales



Artículo Nombre Material Artículo Nombre Material
1 Cuerpo de válvula Hierro dúctil 5 T-pedazo de conexión Acero de molde
2 Cuerpo de válvula lateral Hierro dúctil 6 Casquillo de extremo 45#Steel
3 Anillo de cierre Acero de carbono + aleación especial 7 Lazo del cuello Arrabio de Hodular
4 Dise Acero de carbono + aleación especial 8 Aluminio del actuador neumático Cilindro de aluminio

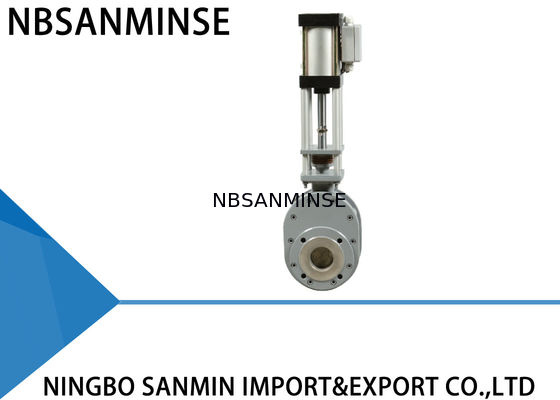

Válvula doble neumática de la balanza de la válvula de disco de la entrada/del mercado de la válvula de discos del doble de la Desgaste-prueba 0
