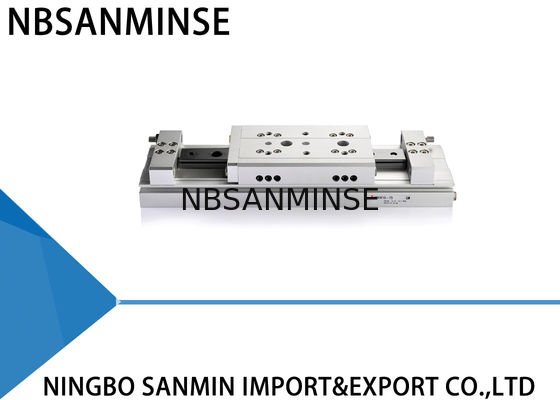

MXW Tabla de deslizamiento de aire cilindro neumático de doble acción sin lubricación por aire
Especificaciones
| Modelo |
MXW8 |
MXW12 |
MXW16 |
MXW20 |
MXW25 |
| Tamaño del taladro (mm) |
Φ8 × 2
(Φ11 o su equivalente)
|
Φ12 × 2
(Φ17 o su equivalente)
|
Φ16 × 2
(Φ23 o su equivalente)
|
Φ20 × 2
(Φ28 o su equivalente)
|
Φ25 × 2
(Φ35 o su equivalente)
|
| Tamaño del puerto de tubería |
M5 × 0,8 |
RC 1 / 8 |
| El fluido |
El aire |
| Acción |
Actuación doble |
| Presión de funcionamiento |
0de 0,15 a 0,7 MPa |
| Presión de prueba |
Entre 1, 05 y 0, 7 MPa |
| Temperatura ambiente y de los fluidos |
- 10 a + 60 °C |
|
Rango de velocidad de funcionamiento
(Velocidad media de funcionamiento) Nota)
|
Entre 50 y 500 mm/s |
| Cuchillo |
Ambos extremos del parachoques de uretano (Estándar)
Amortiguador en ambos extremos (opcional)
|
| La lubricación |
No lubricantes |
| Interruptor automático (opción) |
Leer el interruptor automático
Interruptor automático de estado sólido (2 alambre, 3 alambre)
Indicación de color del interruptor automático de estado sólido (2 Wire, 3 Wire)
|
| Tolerancia de la longitud del golpe |
+ 1 mm
0 mm
|
| Rango de ajuste de la carrera |
Un lado: 5 mm (ambos lados: 10 mm) |
Ninguno) Velocidad de operación media: Velocidad que la carrera divide por el período de tiempo desde el inicio de la operación hasta el final.
Producción teórica
El cilindro de doble barra produce el doble de empuje que el cilindro estándar.
| Tamaño del taladro (mm) |
Tamaño del bastón (mm) |
En funcionamiento
Dirección
|
Área del pistón (mm2) |
Presión de funcionamiento (MPa) |
| 0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| 8 |
4 |
R |
101 |
20 |
30 |
40 |
51 |
61 |
71 |
| - ¿ Qué? |
75 |
15 |
23 |
90 |
38 |
45 |
53 |
| 12 |
6 |
R |
226 |
45 |
68 |
90 |
113 |
136 |
158 |
| - ¿ Qué? |
170 |
34 |
51 |
68 |
85 |
102 |
119 |
| 16 |
8 |
R |
402 |
80 |
121 |
161 |
201 |
241 |
281 |
| - ¿ Qué? |
302 |
60 |
91 |
121 |
151 |
181 |
211 |
| 20 |
10 |
R |
628 |
126 |
188 |
251 |
314 |
377 |
440 |
| - ¿ Qué? |
471 |
94 |
141 |
188 |
236 |
283 |
330 |
| 25 |
12 |
R |
982 |
196 |
295 |
393 |
491 |
589 |
687 |
| - ¿ Qué? |
756 |
151 |
227 |
302 |
378 |
454 |
529 |
¿Por qué elegirnos?
1: Pedido de muestra y pedido de pequeña cantidad es aceptable.
2Personaliza según tu petición especial.
3Proporcionar información de productos gratis.
4: Calidad asegurada confiable y servicio posventa activo
5: Un año de garantía de calidad
P: ¿ Podría ofrecer las muestras gratis?
A: Sí, estoy seguro. pero depende de los productos, Por favor, contáctenos. el nombre de la autoridad competente; o por whatsapp 0086 15168536055
P: ¿ Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio esservicio de piezas de automatización para exportadores con contenedor completo y ventacilindro de aire, tratamiento de la fuente de aire, válvula de solenoide,una válvula de aire,válvula motorizada,Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteel ajuste, medidor de presiónY así sucesivamente.
- ¿ Qué?No¿ Qué tipo de productos puedes hacer?
R: Podemos hacer muchos tipos de acero inoxidable, Latón, aluminioprocesamiento de materiales.como altopresión Válvula / válvula electrónica / válvula eléctricaválvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y demás.
P: ¿ Se puede hacer el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos fabricar. Somos proveedores OEM desde hace años y profesionales para fabricar. Pero necesita darnos la autorización si es posible.
P: ¿Puede suministrar productos originales de marca de instrumentos neumáticos e hidráulicos famosos?
R: Sí, podemos suministrar a empresas como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
- ¿ Qué? ¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector está en el sistema británico o métrico? ¿Cuál es la diferencia entre los hilos PT, NPT y G?
A: ¿Qué quieres decir? El hilo G es cilíndrico y no se sella a sí mismo, lo que requiere juntas adicionales para evitar fugas.y los hilos internos y externos se vuelven más y más apretados cuando se apretanEl sellado se logra mediante la deformación de los hilos, y el sellador o la cinta se utilizan generalmente en conjunto para mejorar el efecto de sellado.
El hilo G es un tubo cilíndrico recto utilizado para conexiones no selladas; el hilo PT es un tubo cónico que se basa en la deformación y el sellado del hilo mismo;NPT es también un tubo cónico con un ángulo de perfil del diente de 60 grados, utilizado principalmente en América del Norte
P: ¿Cómo se convierten las unidades de presión: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: ¿Qué es lo que suele causar el agotamiento de las bobinas de las válvulas solenoides?
R:Voltagem y hz incorrectos, conmutación frecuente, cabeza de piloto entrando en líquido, núcleo de válvula y problema de resorte,Medio ambiente caliente, vibraciones fuertes, etc.
- ¿ Qué? ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?
| Punto de enfoque |
Contramedidas para el medio ambiente de altas temperaturas |
Contramedidas para el ambiente extremadamente frío |
| Las focas |
Caucho fluorado, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| La lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de vertido, baja viscosidad) |
| Tratamiento del suministro de aire |
Refuerzo de la refrigeración, eliminación eficiente del agua |
Seca con punto de rocío muy bajo (tipo de refrigeración + adsorción), rastreo térmico |
| Componentes metálicos |
Acceso a la ampliación de reservas |
Seleccionar materiales con dureza a bajas temperaturas, evitar fugas debido a la contracción en frío |
| Componentes de control |
Las bobinas de alta calidad resistentes al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar la condensación fría |
| Instalación |
Mantener lejos de las fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales aislantes térmicos |
