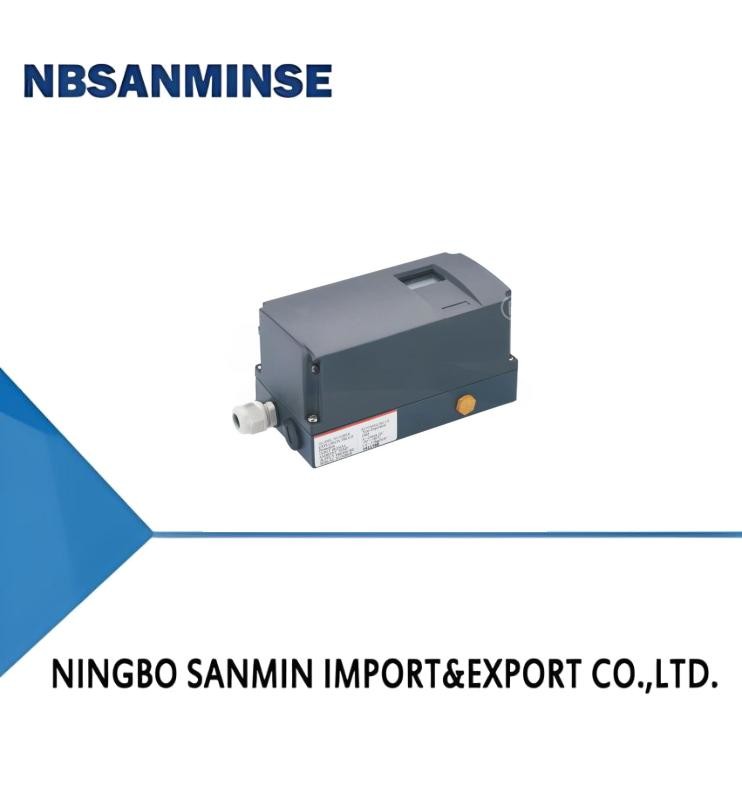

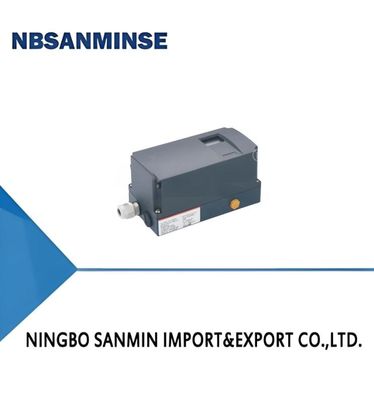

CN5000 localizador inteligente de válvulas eléctricas

1, Este localizador interno de control digital completo, alta fiabilidad, buena estabilidad, pequeño volumen, peso ligero, etc.

2. Conveniente debugging. Sin ninguna herramienta, sólo presione la interfaz del localizador en un par de botones, puede completar la depuración.

3Las funciones son sencillas de configurar y de ajustar la forma de reacción es/cuando, el tipo de válvula abierta/cerrada, la característica de salida, el trayecto recto o el ángulo de trazo, así como los ajustes directos.

En primer lugar, el resumen del producto

CN5000 posicionador eléctrico inteligente de válvulas, el uso de funcionamiento y operación totalmente digital, adecuado para el recorrido recto o el ángulo de los actuadores neumáticos.Modo de acción única y doble acción con usoEl localizador es un sistema de instrumentos de dos alambres, proporcionan la función de regulación PlD, pero como un regulador y posicionador del dispositivo de control inteligente de alta.Localizador 4 ~ 20 mA por las señales de entrada a controlar, control PlD por + 24 VDC circuito de salida de la serie de alimentación con el transmisor, al mismo tiempo,Además de la salida completa del controlador, la señal de corriente se convierte en las funciones principales del regulador de accionamiento., tiene, de acuerdo con la fricción del tallo de la válvula en funcionamiento,compensado por el cambio de la presión del medio causado por la fuerza desequilibrada de modo que la abertura de la válvula correspondiente a las señales de control de salida del regulador para lograr el posicionamiento correctoSoporta el protocolo de comunicación HART.

* Los parámetros anteriores con una temperatura atmosférica de 20 °C 760 mmHg, humedad relativa 65% RH para referencia.

Tercero, las instrucciones de instalación

1El eje principal se conecta al localizador con actuadores neumáticos.

2. Presione la combinación de teclas "+" y "_" para accionar la válvula en la mitad de apertura, observe el valor de visualización si está en el 50% si no, gire el conjunto de engranajes, que esté dentro de este rango;Presione el "+" con la combinación de teclas "_", los valores de la posición de la válvula en la pantalla de observación de la válvula de accionamiento están dentro del alcance del siguiente cambio: A,Viaje recto (20%-80%). B, Ángulo de carrera (5%-95%).

3. Al mismo tiempo mantener las teclas de función y la tecla "+" es más de más de 5 segundos, iniciar la inicialización automática.

4. Después del éxito de la inicialización de acuerdo con FlNSH, presione el modelo de función es mayor de 5 segundos para salir.

5. Mantenga la tecla de función más de 5 segundos para ingresar al menú haga clic en "+3key cambios de valor, y luego haga clic en"-"clave valor de recuperación. Presione la tecla de modo más de 5 segundos para guardar y puede.

0Norma

Función

N Tipo ordinario

0Instalación de cuarteles

(el tamaño personalizado del comprador para)
