TL5228 Regulador de presión del interruptor de presión marina
Persona de Contacto : Ina Chen
Número de teléfono : 0086-15168536055
WhatsApp : +8615168536055
| Lugar de origen: | China. | Nombre de la marca: | NBSANMINSE |
|---|---|---|---|
| Certificación: | CE | Número de modelo: | El importe de las pérdidas |
|
Información detallada |
|||
| Switching element: | Microswitch | Ambient temp.: | －5℃～50℃ |
|---|---|---|---|
| Medium temp.: | 0～100℃ | Repeatability error: | ≤1.5% |
Descripción de producto
Resumen general

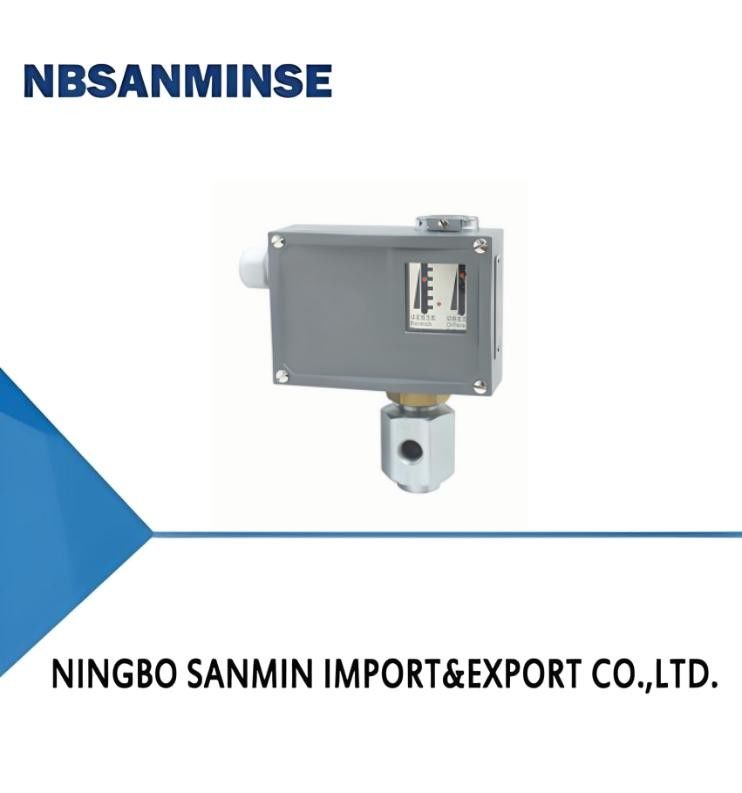

El interruptor de presión/controlador de presión TL0402 adopta un sensor de tipo pistón con un puerto de drenaje, que puede utilizarse para aceite hidráulico neutro y otros medios.
El valor de ajuste del interruptor de presión/regulador de presión TL0402 es ajustable, con un rango de ajuste de 0,3-40 MPa.
Principales prestaciones técnicas
| Elemento de conmutación | Microinterruptor |
|---|---|
| Grados de protección proporcionados por el recinto | IP65 ((Conforme con la norma DIN40050 y equivalente a la norma IP65 de la norma GB4208) |
| Temperatura ambiente | -5°C ∼50°C |
| Temperatura media | 0 °C y 100 °C |
| Posición de la instalación | La interfaz de presión está vertical hacia abajo (permitiendo una inclinación de 15 °) |
| Ejecutivo antivibración | Se aplicarán las siguientes medidas:2Se aplicarán las siguientes medidas:2 |
| Error de repetibilidad | ≤ 1,5% |
| Capacidad de contacto | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Especificaciones
La diferencia de conmutación no es ajustable.
| Rango de ajuste de valores de ajuste (MPa) | Diferencia de conmutación no superior a (MPa) | **Presión admisible 1 (MPa) | Frecuencia de cambio/minuto | Material del sensor de presión | El hilo interno de la interfaz | Peso (kg) | Número del dibujo de la dimensión del contorno | Número del catálogo del pedido | |
|---|---|---|---|---|---|---|---|---|---|
| Cubierta | Pistón | ||||||||
| 0.3 ¢4 | 0.4 | 16 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0402.10-191019 |
| 0.3 ¢ 6.3 | 0.6 | 16 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0402.10-192019 |
| 0.5 ¢ 10 | 0.9 | 30 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0402.10-202019 |
| 0. 5 ¢16 | 1.2 | 30 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | Se aplicarán las siguientes condiciones: |
| 1 ¢ 25 | 2 | 80 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0402.10-215019 |
| 1 ¢ 40 | 2.2 | 80 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0402.10-216019 |
Diferencia de cambio ajustable
| Rango de ajuste de valores de ajuste (MPa) | Diferencia de conmutación no superior a (MPa) | **Presión admisible 1 (MPa) | Frecuencia de cambio/minuto | Material del sensor de presión | El hilo interno de la interfaz | Peso (kg) | Número del dibujo de la dimensión del contorno | Número del catálogo del pedido | |
|---|---|---|---|---|---|---|---|---|---|
| Cubierta | Pistón | ||||||||
| 0.3 ¢4 | 0.6 | 16 | 30 | Acero galvanizado | acero | G1/4 | 0.95 | 01 | TL0402.00-191019 |
| 0.3 ¢ 6.3 | 0.8 | 16 | 30 | Acero galvanizado | acero | G1/4 | 0.95 | 01 | TL0402.00-192019 |
| 0.5 ¢ 10 | 1.2 | 30 | 30 | Acero galvanizado | acero | G1/4 | 0.95 | 01 | TL0402.00-202019 |
| 0. 5 ¢16 | 1.6 | 30 | 30 | Acero galvanizado | acero | G1/4 | 0.95 | 01 | TL0402.00-203019 |
| 1 ¢ 25 | 2.6 | 80 | 30 | Acero galvanizado | acero | G1/4 | 0.95 | 01 | TL0402.00-215019 |
| 1 ¢ 40 | 3.5 | 80 | 30 | Acero galvanizado | acero | G1/4 | 0.95 | 01 | TL0402.00-216019 |
No se puede ajustar la diferencia de conmutación (pequeña diferencia de conmutación)
| Rango de ajuste de valores de ajuste (MPa) | Diferencia de conmutación no superior a (MPa) | **Presión admisible 1 (MPa) | Frecuencia de cambio/minuto | Material del sensor de presión | El hilo interno de la interfaz | Peso (kg) | Número del dibujo de la dimensión del contorno | Número del catálogo del pedido | |
|---|---|---|---|---|---|---|---|---|---|
| Cubierta | Pistón | ||||||||
| 0.3 ¢4 | 0.3 | 16 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0403.70-191019 |
| 0.3 ¢ 6.3 | 0.5 | 16 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0403.70-192019 |
| 0.5 ¢ 10 | 0.7 | 30 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0403.70-202019 |
| 0. 5 ¢16 | 1 | 30 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0403.70-203019 |
| 1 ¢ 25 | 1.5 | 80 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0403.70-215019 |
| 1 ¢ 40 | 1.8 | 80 | 30 | Acero galvanizado | acero | G1/4 | 0.9 | 01 | TL0403.70-216019 |
Nota: En el trabajo práctico, incluso una breve presión de pico no puede exceder
