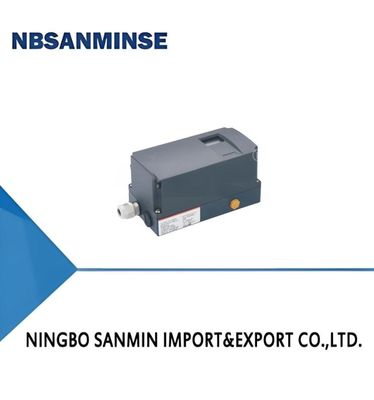

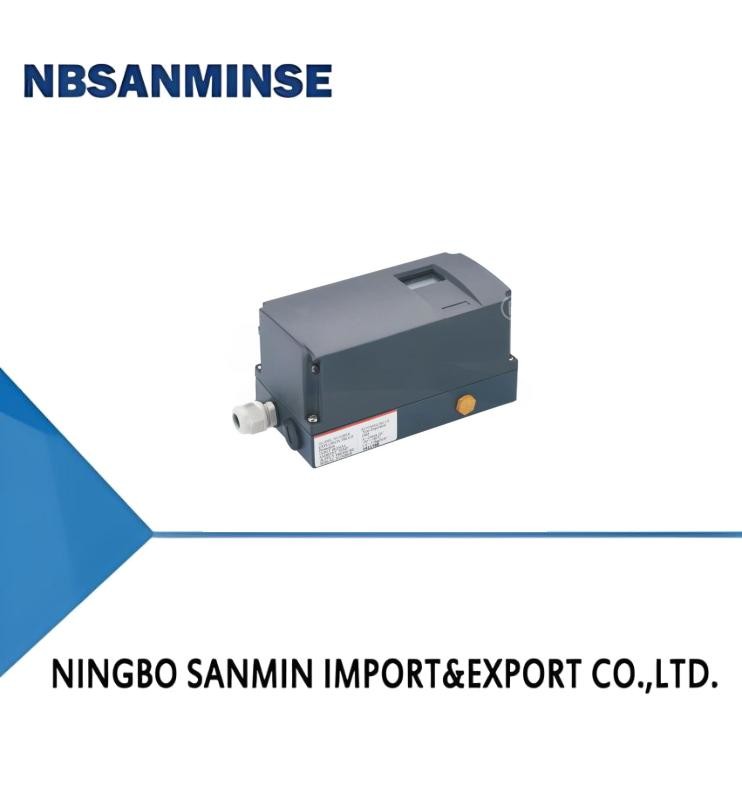

CN5000 localizador inteligente de válvulas eléctricas |
|
|
1, Este localizador interno de control digital completo, alta fiabilidad, buena estabilidad, pequeño volumen, peso ligero, etc.
2. Conveniente debugging. Sin ninguna herramienta, sólo presione la interfaz del localizador en un par de botones, puede completar la depuración.
3Las funciones son sencillas de configurar y de ajustar la forma de reacción es/cuando, el tipo de válvula abierta/cerrada, la característica de salida, el trayecto recto o el ángulo de trazo, así como los ajustes directos.
|
|
En primer lugar, el resumen del producto
CN5000 posicionador eléctrico inteligente de válvulas, el uso de funcionamiento y operación totalmente digital, adecuado para el recorrido recto o el ángulo de los actuadores neumáticos.Modo de acción única y doble acción con usoEl localizador es un sistema de instrumentos de dos alambres, proporcionan la función de regulación PlD, pero como un regulador y posicionador del dispositivo de control inteligente de alta.Localizador 4 ~ 20 mA por las señales de entrada a controlar, control PlD por + 24 VDC circuito de salida de la serie de alimentación con el transmisor, al mismo tiempo,Además de la salida completa del controlador, la señal de corriente se convierte en las funciones principales del regulador de accionamiento., tiene, de acuerdo con la fricción del tallo de la válvula en funcionamiento,compensado por el cambio de la presión del medio causado por la fuerza desequilibrada de modo que la abertura de la válvula correspondiente a las señales de control de salida del regulador para lograr el posicionamiento correctoSoporta el protocolo de comunicación HART.
|
| M.el ojo |
C. LasN5000 |
| Forma de función |
Acción única |
Acción doble |
| Señales de entrada |
4-20mADC |
| Señales de corriente mínima |
3.0 mA (tipo estándar), 3.8 mA (HART) |
| Presión de entrada de aire |
1.4-7Kgf/cm2 ((0.14-0.7MPa) |
| El viaje |
Entre 10 y 150 mm |
0-60° 0-90° |
| Interfaz de alimentación |
G1 / 2, NPT 1 / 2 (opcional) |
Error de histeresis |
± 0,5% F.S. |
| Interfaz de suministro de aire |
NPT 1 / 4 (opcional) |
Precisión de repetición |
± 0,3% F.S. |
| Grado de protección |
Protección IP65 |
¿ Qué?Característica de salida |
Lineal, porcentaje igual, abierto rápido |
| Calidad a prueba de explosiones |
Exclusivo 6 Gb |
El nivel resistente a los terremotos |
6G |
| El Stemperatura de torage |
-40 a 80 °C |
Comunicaciones (opcional) |
Comunicación HART |
| Notemperatura de trabajo |
-30 a 70 °C |
Realimentación |
Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de los sistemas de energía eléctrica de las instalaciones eléctricas de las instalaciones eléctricas de las instalaciones eléctricas de las instalaciones eléctricas de las instalaciones eléctricas de las instalaciones eléctricas de las instalaciones eléctricas de las instalaciones eléctricas. |
| Humedad ambiental |
5-95 RH (a 40°C) |
M.de las arterias |
De aleación de aluminio |
| - ¿ Qué?año |
± 1% F.S. |
Noocho |
1.5Kg |
| Impedancia |
En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los vehículos de la categoría M2 es el valor de los valores de los vehículos de la categoría M2. |
PNo |
Polvo eléctrico de poliéster epoxi |
|
* Los parámetros anteriores con una temperatura atmosférica de 20 °C 760 mmHg, humedad relativa 65% RH para referencia.
Tercero, las instrucciones de instalación
1El eje principal se conecta al localizador con actuadores neumáticos.
2. Presione la combinación de teclas "+" y "_" para accionar la válvula en la mitad de apertura, observe el valor de visualización si está en el 50% si no, gire el conjunto de engranajes, que esté dentro de este rango;Presione el "+" con la combinación de teclas "_", los valores de la posición de la válvula en la pantalla de observación de la válvula de accionamiento están dentro del alcance del siguiente cambio: A,Viaje recto (20%-80%). B, Ángulo de carrera (5%-95%).
3. Al mismo tiempo mantener las teclas de función y la tecla "+" es más de más de 5 segundos, iniciar la inicialización automática.
4. Después del éxito de la inicialización de acuerdo con FlNSH, presione el modelo de función es mayor de 5 segundos para salir.
5. Mantenga la tecla de función más de 5 segundos para ingresar al menú haga clic en "+3key cambios de valor, y luego haga clic en"-"clave valor de recuperación. Presione la tecla de modo más de 5 segundos para guardar y puede.
|
| M.el ojo |
Forma funcional |
Horario de producción |
Modo de AEl |
Tipo de protección |
Interfaz eléctrica |
El gasInterfaz de circuito |
Tipo de instalación |
| No incluidos |
0Norma
Función
|
Viajes en tren |
S Acción única |
N Tipo ordinario
|
1G1/2 (opción) |
1Rc1/4 (opciones) |
0Accesorios de instalación estándar |
| Función de retroalimentación de la posición de la válvula |
R Viaje en ángulo |
D Acción doble |
ATipo de seguridad intrínseca |
2NPT1/2 (opción) |
2NPT 1 / 4 (opciones) |
0Los accesorios de la instalación (véase la foto) |
| 2HART |
¿Qué es? |
¿Qué es? |
BTipo a prueba de fuego |
¿Qué es? |
¿Qué es? |
0Instalación de cuarteles
(el tamaño personalizado del comprador para)
|
| 3 reacciones de posición de las válvulas + HART |
¿Qué es? |
¿Qué es? |
¿Qué es? |
¿Qué es? |
¿Qué es? |
¿Qué es? |
P: ¿ Podría ofrecer las muestras gratis?
A: Sí, estoy seguro. pero depende de los productos, Por favor, contáctenos. el nombre de la autoridad competente; o por whatsapp 0086 15168536055
P: ¿ Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio esservicio de piezas de automatización para exportadores con contenedor completo y ventacilindro de aire, tratamiento de la fuente de aire, válvula de solenoide,una válvula de aire,válvula motorizada,Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteel ajuste, medidor de presiónY así sucesivamente.
- ¿ Qué?No¿ Qué tipo de productos puedes hacer?
R: Podemos hacer muchos tipos de acero inoxidable, Latón, aluminioprocesamiento de materiales.como altopresión Válvula / válvula electrónica / válvula eléctricaválvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y demás.
P: ¿ Se puede hacer el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos fabricar. Somos proveedores OEM desde hace años y profesionales para fabricar. Pero necesita darnos la autorización si es posible.
P: ¿Puede suministrar productos originales de marca de instrumentos neumáticos e hidráulicos famosos?
R: Sí, podemos suministrar a empresas como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
- ¿ Qué? ¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector está en el sistema británico o métrico? ¿Cuál es la diferencia entre los hilos PT, NPT y G?
A: ¿Qué quieres decir? El hilo G es cilíndrico y no se sella a sí mismo, lo que requiere juntas adicionales para evitar fugas.y los hilos internos y externos se vuelven más y más apretados cuando se apretanEl sellado se logra mediante la deformación de los hilos, y el sellador o la cinta se utilizan generalmente en conjunto para mejorar el efecto de sellado.
El hilo G es un tubo cilíndrico recto utilizado para conexiones no selladas; el hilo PT es un tubo cónico que se basa en la deformación y el sellado del hilo mismo;NPT es también un tubo cónico con un ángulo de perfil del diente de 60 grados, utilizado principalmente en América del Norte
P: ¿Cómo se convierten las unidades de presión: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: ¿Qué es lo que suele causar el agotamiento de las bobinas de las válvulas solenoides?
R:Voltagem y hz incorrectos, conmutación frecuente, cabeza de piloto entrando en líquido, núcleo de válvula y problema de resorte,Medio ambiente caliente, vibraciones fuertes, etc.
- ¿ Qué? ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?
| Punto de enfoque |
Contramedidas para el medio ambiente de altas temperaturas |
Contramedidas para el ambiente extremadamente frío |
| Las focas |
Caucho fluorado, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| La lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de vertido, baja viscosidad) |
| Tratamiento del suministro de aire |
Refuerzo de la refrigeración, eliminación eficiente del agua |
Seca con punto de rocío muy bajo (tipo de refrigeración + adsorción), rastreo térmico |
| Componentes metálicos |
Acceso a la ampliación de reservas |
Seleccionar materiales con dureza a bajas temperaturas, evitar fugas debido a la contracción en frío |
| Componentes de control |
Las bobinas de alta calidad resistentes al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar la condensación fría |
| Instalación |
Mantener lejos de las fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales aislantes térmicos |
