Válvula neumática integrada del pulso del diafragma doble - 25 ~ temperatura de 60 ℃

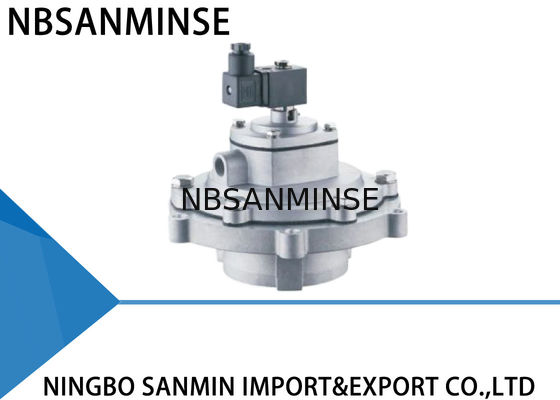

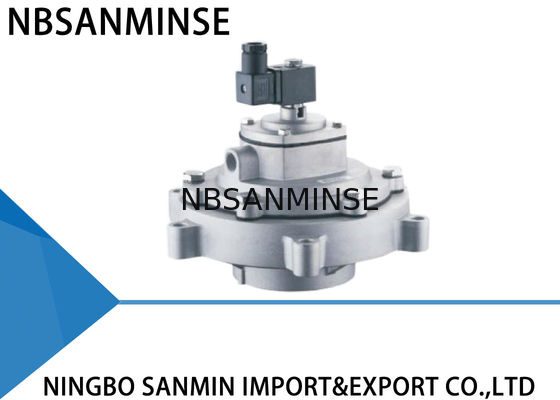

Válvula de Pulso Doble Diafragma Embebida Tipo Turbo QT - Y - 75S / 76S de 3" de Diámetro

Uso

La válvula electromagnética (también llamada válvula de diafragma) es el "interruptor" para el aire comprimido en el sistema de soplado de limpieza de polvo del filtro de bolsa de pulso. Controlada por las señales de salida del dispositivo de control de chorro de pulso, limpia el polvo celda por celda de las bolsas del filtro para mantener la resistencia de la casa de bolsas dentro del rango establecido y así garantizar las funciones de procesamiento y la eficiencia de recolección de polvo de la casa de bolsas.

Las válvulas de pulso electromagnéticas tipo Y son un sustituto para las ocasiones de trabajo (válvula embebida), se instalan directamente en la bolsa de gas, con mejores características de flujo. A medida que las pérdidas de presión disminuyen, será adecuada para la ocasión de trabajo de una fuente de gas de menor presión.

Principio de Funcionamiento

La válvula de diafragma de pulso electromagnético se compone de dos cámaras de gas. Cuando se conecta el aire comprimido, entra en la cámara de gas trasera a través del orificio, la presión en la cámara de gas trasera empuja el diafragma contra la salida de la válvula y la válvula electromagnética permanece en condición "cerrada".

Cuando la válvula de pulso electromagnético regresa a su posición original.

El escape de aire de la cámara de gas trasera se cierra y la presión en la cámara de gas trasera aumenta, lo que empuja nuevamente el diafragma de cerca.

Las señales eléctricas del dispositivo de control de chorro de pulso mueven el inducido de la válvula de pulso electromagnético. El escape de aire de la cámara de gas trasera se abre y la cámara de gas trasera pierde presión rápidamente, por lo que el diafragma se mueve hacia atrás y el aire comprimido sopla a través de la salida de la válvula. La válvula de pulso electromagnético entra en condición "abierta".

Construcción de Materiales

Cuerpo: Fundición a presión ADC12

Inducido: Acero inoxidable 430 FR

Diafragma: Nitrilo o Viton

Resorte: Acero inoxidable 321

Sujetadores: Acero inoxidable 302

Se seleccionarán y utilizarán membranas de buena calidad para todas las válvulas, con cada pieza verificada en cada procedimiento de fabricación, y se colocarán en la línea de ensamblaje de acuerdo con todos los procedimientos. Se realizará una prueba de soplado electrificado a cada válvula terminada.

¿Por qué elegirnos

1: Varios estilos para cada producto y productos neumáticos de series completas.

2: Proporcionar información gratuita sobre productos.
3: Calidad confiable asegurada y servicio postventa activo
4: Garantía de calidad de un año

5: Gran stock para envío rápido.
6: Alta calidad con precio competitivo.

P: ¿Podría ofrecer muestras gratuitas?

R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055

P: ¿Cuál es su alcance comercial?

R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.

P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable,

latón, aluminio.como válvulas de alta presión, válvula solenoide / válvula eléctrica /válvula de agua/válvula neumática/ cilindro de aire/válvula hidráulica/acumulador hidráulicoy así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos fabricarlo. Somos un proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Puede proporcionar productos originales de marcas neumáticas e hidráulicas famosas?R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.

P:

¿Hay alguna garantía disponible?

R: Sí, normalmente los productos tienen una garantía de calidad de un año.

P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?

Contramedidas para entornos de frío extremo La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.

La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.

P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm ²?

R: 1MPa=10bar≈145psi≈10kg P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?

R: Voltaje y frecuencia incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo y resorte de la válvula,

entorno

caliente, vibración fuerte, etc.

P:

¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos?Punto Clave Contramedidas para entornos de alta temperatura

Contramedidas para entornos de frío extremo Sellos
