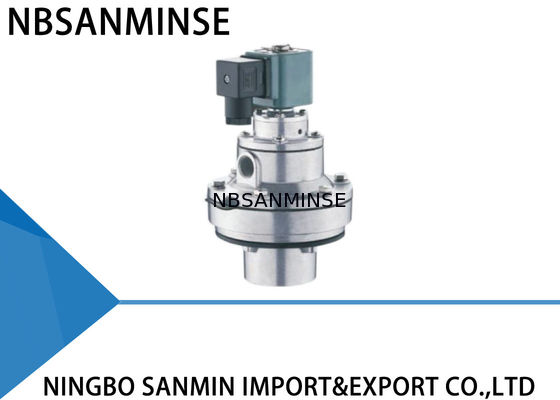

QD - Y - 40S / 50S / 62S / 76S / 102S Tipo de diafragma doble empotrado similar a SBFEC
Parámetro técnico
|
Ángulo recto |
Empotrado |
En línea |
Enchufe |
| Presión de diseño |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Presión de trabajo |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Temperatura ambiente |
-25~60℃ Personalizado para temperaturas más bajas o más altas |
| Humedad relativa |
≤85% |
| Medio de trabajo |
Aire limpio |
| Voltaje |
AC220V/DC24V/AC110V/AC24V Personalizado |
| Clase de protección |
IP65 |
| Vida útil del diafragma |
Más de un millón de ciclos |
| Cv/Kv |
Llámenos para más detalles |
Construcción de materiales
Cuerpo: fundición a presión ADC12
Armadura: acero inoxidable 430 FR
Diafragma: Nitrilo o Viton
Resorte: acero inoxidable 321
Sujetadores: acero inoxidable 302
Se seleccionarán y utilizarán diafragmas de buena calidad para todas las válvulas, con cada pieza revisada en cada procedimiento de fabricación, y se colocarán en la línea de ensamblaje de acuerdo con todos los procedimientos. Todas las válvulas terminadas se someterán a una prueba de soplado electrificado.
| Período de uso |
Fenómenos de fallo |
Posible razón |
Solución de problemas |
| Durante la instalación y puesta en marcha |
Las válvulas no se pueden abrir por completo, pero la parte principal sí actúa. |
Compruebe la presión de la cúpula de gas para ver si es demasiado baja. |
Compruebe la fuga |
| Algunas válvulas no funcionan, pero las otras son normales. |
Compruebe la conexión de la bobina de la válvula y la bobina |
Reemplace los accesorios |
| Las válvulas no se pueden cerrar por completo. Hay fugas. No hay forma de establecer una cúpula de gas. |
Válvula Y. Algunas válvulas para la misma cúpula de gas tienen fugas, lo que provoca fugas en todas las válvulas. |
Compruebe la fuga |
| Válvula Z. La entrada de la válvula y la boquilla de soplado están instaladas al revés. |
Reinstalar |
| Algunas válvulas no se pueden cerrar. Hay fugas. |
Hay algo de suciedad o escombros en el diafragma, que bloquea el núcleo de hierro móvil. |
Limpie el diafragma y compruebe que el diafragma esté completo. Compruebe el núcleo de hierro móvil y el bloqueo de aire. |
| El cierre de una válvula es lento. |
El orificio del diafragma está bloqueado. |
Despejar el orificio del diafragma |
| Durante el período de uso |
Algunas válvulas tienen fugas. El diafragma no se puede cerrar herméticamente y la válvula siempre está un poco abierta.
Hay algo de suciedad o escombros en el diafragma, la parte principal está dañada. El núcleo de hierro móvil está bloqueado.
|
Limpie el diafragma y compruebe que la pieza del diafragma esté completa. Compruebe el núcleo de hierro móvil y el bloqueo de aire. Reemplace los accesorios si es necesario. |
La bobina está caliente y quemada. |
| Ha estado encendida demasiado tiempo. |
Compruebe el estado de funcionamiento del sistema de control. |
Hay voltaje pero la válvula no funciona. |
| El diafragma está dañado y el orificio está bloqueado. |
Reemplace los accesorios a tiempo. |
La temperatura ambiente está por debajo de -20℃. La válvula tiene fugas y no se puede abrir. |
| La temperatura ambiente es demasiado baja y hay escarcha en la válvula. |
Preste atención al aislamiento y al mantenimiento de las temperaturas adecuadas. |
¿Por qué elegirnos |
1: Varios estilos para cada producto y productos neumáticos completos de la serie.
2: Gran stock para envío rápido.
3: Alta calidad con precio competitivo.
4: Pedido de muestra y pedido de pequeña cantidad son aceptables.
5: Personalizado según su solicitud especial.
Preguntas frecuentes
P: ¿Cuál es nuestra cantidad mínima de pedido?
R: Nuestra cantidad mínima es de 1 pieza.
P: ¿Cuál es el precio del producto?
R: Nuestros precios se basan en el tamaño y el tipo de material, si puede darme la información,
entonces podemos darle un precio estimado solo como referencia. Podemos hacer cualquier tamaño y cualquier diseño.
P: ¿Qué tipos de productos pueden fabricar?
R: Podemos fabricar muchos tipos de materiales de acero inoxidable y latón, aluminio. Válvulas / válvulas solenoides / válvulas eléctricas / válvulas neumáticas y productos de cilindros de aire, etc.
P: ¿Su empresa cuenta con personal técnico especializado?
R: Diseño según sus requisitos, y tenemos control de calidad para realizar una inspección del 100%
P: ¿Se puede fabricar el producto con nuestro logotipo y marca?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Podría ofrecer muestras gratuitas?
R: Sí,
pero depende de los productos, Por favor, contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055 P: ¿Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio es
servicio de exportación de piezas de automatización con contenedor completo, y venta decilindros de aire, tratamiento de fuentes de aire, válvulas solenoides,válvulas de aire,válvulas motorizadas, válvulas de latón, válvulas hidráulicas, cilindros hidráulicos,accesorios de aire y aceite , manómetros etc.P:
¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable,latón, aluminio.
como válvulas de alta presión / válvulas solenoides / válvulas eléctricas / válvulas de agua / válvulas neumáticas / cilindros de aire / válvulas hidráulicas / acumuladores hidráulicos, etc.P: ¿Se puede fabricar el producto con nuestro logotipo y marca? R: Sí, por supuesto, podemos hacerlo. Somos proveedores OEM desde hace años y profesionales para hacerlo. Pero necesita darnos la autorización si es posible.P: ¿Puede proporcionar productos de marcas neumáticas e hidráulicas originales y famosas?R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.P: ¿Hay garantía disponible?R: Sí, normalmente los productos tienen un año de garantía de calidad.P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?R:La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en combinación para mejorar el efecto de sellado.La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y frecuencia incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas con el núcleo de la válvula y el resorte,
entorno
Fortalecer la refrigeración, eliminación eficiente de agua P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura?
Punto clave
Contramedidas para entornos de alta temperatura Contramedidas para entornos de frío extremo
Sellos
Caucho de flúor, PTFE
Nitrilo a baja temperatura, caucho de silicona, poliuretano
Lubricación
Grasa sintética de alta temperatura (baja volatilidad)Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad) Tratamiento del suministro de aire
Fortalecer la refrigeración, eliminación eficiente de agua Secado de punto de rocío ultrabajo (refrigeración + tipo de adsorción), calefacción por traza
| Componentes metálicos |
Reservar espacio de expansión |
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
| Componentes de control |
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
| Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
|
|
|
|
|
|
|
|
|
|
