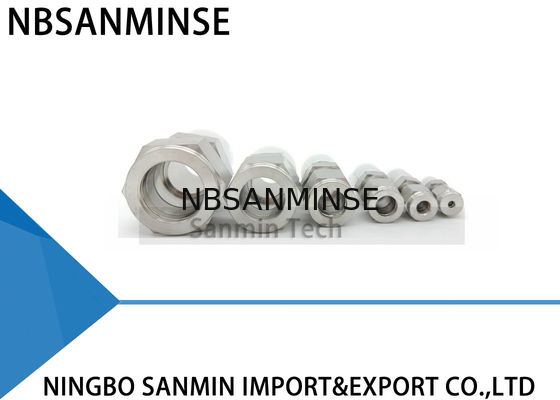

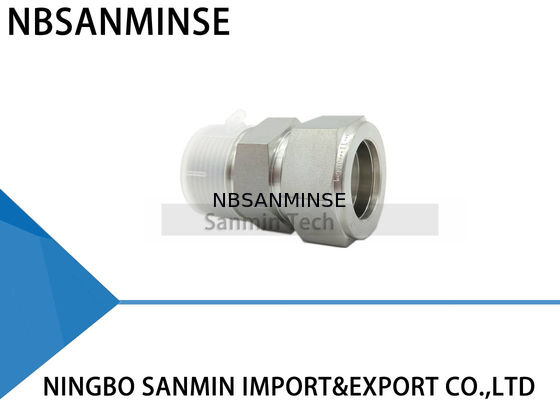

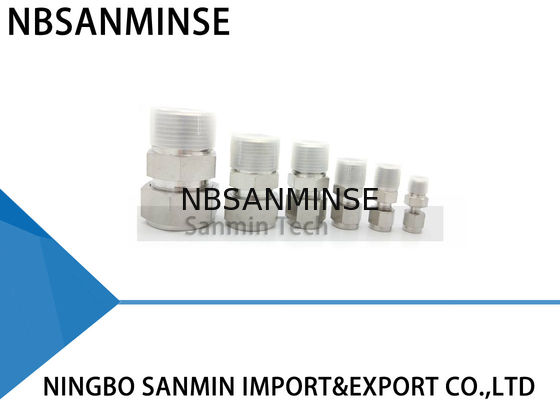

Codo de Unión en T de Acero Inoxidable SS316L para Fontanería, Racor Neumático para Aire, Sanmin de Alta Calidad
Descripción de Racores para Tubos
El racor para tubos es un mecanismo que se utiliza tanto para sellar como para sujetar tuberías. La ventaja mecánica y la geometría de este tipo de racor producen un ensamblaje hermético.
Para montar, simplemente inserte el tubo en el ensamblaje completo hasta que el tubo toque fondo contra el hombro del cuerpo del racor. Las dos férulas se impulsan hacia adelante entre la tuerca y el cuerpo del racor utilizando la fuerza mecánica creada al girar la tuerca en sentido horario. La férula trasera se presiona contra la parte trasera cónica de la férula delantera, que se introduce por fuerza en la boca cónica del cuerpo.
La férula trasera se estampa radialmente hacia adentro en el tubo, mientras que la férula delantera se levanta para formar un sello completo en la superficie cónica del cuerpo.
El giro de 1-1/4 de vuelta de la tuerca desde la posición apretada a mano asegura la acción consistente de los elementos de sellado. Esto garantiza un sellado eficaz contra altas presiones, así como condiciones de vacío ultra alto.
Corte de tubos
Se pueden utilizar dos métodos diferentes para cortar tubos:
1. Cortatubos
2. Sierra para metales
Advertencia
No sujete el tubo en una mordaza en el lugar donde se insertará en el racor (la mordaza dejará una marca en el tubo que puede causar fugas y podría causar ovalidad).
Manipulación de tubos
Los arañazos en el tubo pueden causar fugas. Por lo tanto, es importante manipular el tubo con cuidado para reducir el riesgo de fugas.
Algunas precauciones a tomar
1. Los tubos no deben arrastrarse por el suelo.
2. Los tubos no deben sacarse de un estante de tubos, especialmente en el caso de tubos de gran diámetro exterior.
Tubería de cobre
Si utiliza tubería de cobre de un rollo, sujete el extremo del tubo y desenrolle el rollo hacia afuera, permitiendo que la tubería se apoye sobre una superficie plana.
Inspección de tuberías
Uso: Este es un calibre de "no pasa" y debe utilizarse de la siguiente manera:
Montaje del racor según las siguientes instrucciones: 1/4 de pulgada (6 mm), 3/8 de pulgada, 1/2 pulgada (12 mm) - montar 1-1/4 de vuelta desde apretado a mano. Compruebe el espacio entre la tuerca y el cuerpo, utilizando el calibre del tamaño apropiado. Si el calibre entra fácilmente en el espacio, apriete más la tuerca hasta que el calibre no pueda entrar en el espacio.
Alta seguridad
En aplicaciones donde existen condiciones severas y alta presión, recomendamos los siguientes procedimientos de instalación:
1. Compruebe que la tuerca esté apretada a mano
2. Inserte el tubo (hasta el hombro)
3. Gire la tuerca con una llave hasta que el tubo no gire libremente.
4. Marque la posición de la tuerca.
5. Gire la tuerca 1-1/4 de vuelta.
Este método asegura que incluso si el diámetro exterior del tubo está en la tolerancia mínima, las férulas estarán en contacto con el tubo durante la rotación completa de 1-1/4.
Para garantizar la máxima fiabilidad y rendimiento del racor, se debe prestar gran atención a la selección de la tubería para cada aplicación.
Selección de tubos
Se deben considerar cuatro variables al pedir tubos para usar con racores:
1. Material
2. Espesor de la pared del tubo
3. Acabado superficial del tubo
4. Dureza del tubo
La tubería debe cumplir con la norma ASTM A213 o ASTM A269, ser sin costuras y completamente recocida.
El tubo debe estar libre de arañazos y ser adecuado para doblar y abocardar.
¿Por qué elegirnos
1: Calidad fiable garantizada y servicio postventa activo
2: Garantía de calidad de un año
3: Varios estilos para cada producto y series completas de productos neumáticos.
4: Alta calidad a precio competitivo.
5: Pedido de muestra y pedido de pequeña cantidad son aceptables.
P: ¿Podría ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio es elservicio de exportación de piezas de automatización con contenedor completo, y venta decilindros de aire, tratamiento de fuentes de aire, válvulas solenoides, válvulas de aire, válvulas motorizadas, válvulas de latón, válvulas hidráulicas, cilindros hidráulicos, aire y aceite racores, manómetros etc.
P: W¿Qué tipos de productos puede fabricar?
R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable, latón y aluminio.como válvulas de alta presión, válvulas solenoides, válvulas eléctricas, válvulas de agua, válvulas neumáticas, cilindros de aire, válvulas hidráulicas, acumuladores hidráulicos, etc. P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Puede suministrar productos originales de marcas neumáticas e hidráulicas e instrumentos famosos?R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc. P:¿Hay garantía disponible?R: Sí, normalmente los productos tienen una garantía de calidad de un año.P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?R:La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.La rosca G es una tubería recta cilíndrica utilizada para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte, entorno caliente, vibración fuerte, etc.
Secado de punto de rocío ultra bajo (tipo refrigeración + adsorción), calefacción por traza ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura?
Punto de enfoque
Contramedidas para entornos de alta temperatura
Contramedidas para entornos de frío extremo Sellos
Caucho de flúor, PTFE
Nitrilo a baja temperatura, caucho de silicona, poliuretano
Lubricación
Grasa sintética de alta temperatura (baja volatilidad)
Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad)Tratamiento del suministro de aire Reforzar la refrigeración, eliminación eficiente de agua
Secado de punto de rocío ultra bajo (tipo refrigeración + adsorción), calefacción por traza Componentes metálicos
| Dejar espacio de expansión |
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
Componentes de control |
| Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
Instalación |
| Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
