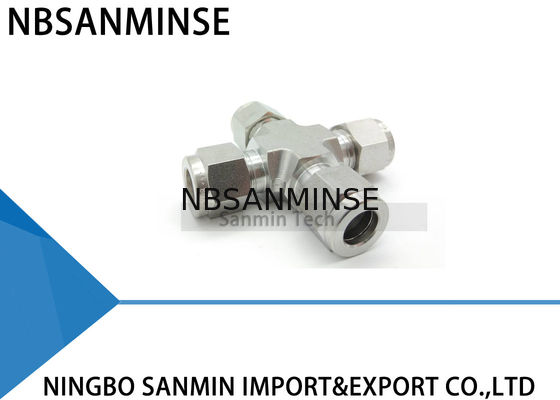

UCR Union Cruz Acero Inoxidable SS316L Accesorios para Tuberías Fontanería Neumática Aire Alta Calidad Sanmin
Instrucciones de Instalación
Los accesorios se suministran montados y apretados a mano. El desmontaje antes de su uso puede permitir la entrada de suciedad u otras partículas.
1. Inserte el tubo en el accesorio.
Compruebe que el tubo descansa firmemente sobre el hombro del accesorio y que la tuerca está apretada a mano. En este punto, se recomienda hacer una marca en la parte hexagonal que se extiende sobre el cuerpo del accesorio. Esta marca servirá como indicador del punto de partida y del apriete correcto.
2. Apriete la tuerca.
Se requieren 1-1/4 vueltas de la tuerca para 1/4" (6 mm) y superiores (ver Fig. A).
Se requieren 3/4 de vuelta de la tuerca para 3/16" (4 mm) y inferiores (ver Fig. B).
Instrucciones de Reensamblaje
Las conexiones pueden desconectarse y volver a conectarse repetidamente, sin pérdida de estanqueidad.
1. Antes de desconectar, marque la posición de la tuerca en relación con el cuerpo del accesorio.
2. Para volver a montar, utilice una llave para apretar la tuerca a la posición original.
3. Apriete ligeramente con una llave hasta que se sienta un ligero aumento de par.
Corte de Tubos
Se pueden utilizar dos métodos diferentes para cortar tubos:
1. Cortatubos
2. Sierra para metales
Corte con Sierra para Metales
Para cortar el tubo con una sierra para metales y obtener extremos cuadrados, el tubo debe cortarse con bloques guía.
Este método de corte requiere el desbarbado de los extremos del tubo.
Advertencia
No sujete el tubo en un tornillo de banco en el lugar donde se insertará en el accesorio (el tornillo de banco dejará una marca en el tubo que puede causar fugas y podría causar ovalidad).
Tubos de Cobre
Si utiliza tubos de cobre de un rollo, sujete el extremo del tubo y desenrolle el rollo hacia afuera, permitiendo que el tubo se apoye sobre una superficie plana.
Inspección de Tubos
Uso: Este es un calibre "No-Go" y debe usarse de la siguiente manera:
Montaje del accesorio según las siguientes instrucciones: 1/4 de pulgada (6 mm), 3/8 de pulgada, 1/2 pulgada (12 mm) - realizar 1-1/4 vueltas desde el apriete a mano. Compruebe el espacio entre la tuerca y el cuerpo, utilizando el calibre del tamaño apropiado. Si el calibre se desliza fácilmente en el espacio, apriete más la tuerca hasta que el calibre no pueda entrar en el espacio.
Alta Seguridad
En aplicaciones donde existen condiciones severas y alta presión, recomendamos los siguientes procedimientos de instalación:
1. Compruebe que la tuerca está apretada a mano.
2. Inserte el tubo (hasta el hombro).
3. Gire la tuerca con una llave hasta que el tubo no gire libremente.
4. Marque la posición de la tuerca.
5. Gire la tuerca 1-1/4 vueltas.
Este método asegura que incluso si el diámetro exterior del tubo está en la tolerancia mínima, las férulas estarán en contacto con el tubo durante la rotación completa de 1-1/4.
Para asegurar la máxima fiabilidad y rendimiento del accesorio, se debe prestar gran atención al seleccionar el tubo para cada aplicación.
¿Por qué elegirnos
1: Varios estilos para cada producto y una serie completa de productos neumáticos.
2: Pedido de muestra y pedido de pequeña cantidad son aceptables.
3: Calidad fiable garantizada y servicio postventa activo.
4: Personalización según su solicitud especial.
5: Gran stock para envío rápido.
P: ¿Podría ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial es el servicio de exportador de piezas de automatización con contenedor completo, y la venta de cilindros de aire, tratamiento de fuente de aire, válvulas solenoides, válvulas de aire, válvulas motorizadas, válvulas de latón, válvulas hidráulicas, cilindros hidráulicos, accesorios de aire y aceite, manómetros, etc.P: ¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable, latón, aluminio. Como válvulas de alta presión / válvulas solenoides / válvulas eléctricas / válvulas de agua / válvulas neumáticas / cilindros de aire / válvulas hidráulicas / acumuladores hidráulicos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en hacerlo. Pero necesita darnos la autorización si es posible.P: ¿Puede proporcionar productos de marcas neumáticas e hidráulicas originales y famosas? R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.P: ¿Hay garantía disponible?R: Sí, normalmente los productos tienen un año de garantía de calidad.P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R: La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kgP: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides? R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo de la válvula y del resorte, entorno caliente, vibración fuerte, etc.P: ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura?Punto ClaveContramedidas para entornos de alta temperatura Contramedidas para entornos de frío extremoSellosCaucho de flúor, PTFENitrilo a baja temperatura, caucho de silicona, poliuretanoLubricaciónGrasa sintética de alta temperatura (baja volatilidad)Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad)
Tratamiento del suministro de aire
Reforzar la refrigeración, eliminación eficiente de agua
Secado de punto de rocío ultra bajo (refrigeración + tipo de adsorción), calefacción por traza
Componentes metálicos
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío
Componentes de control
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío Instalación
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico
