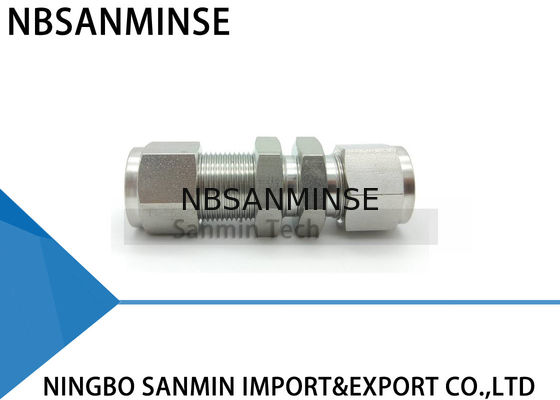

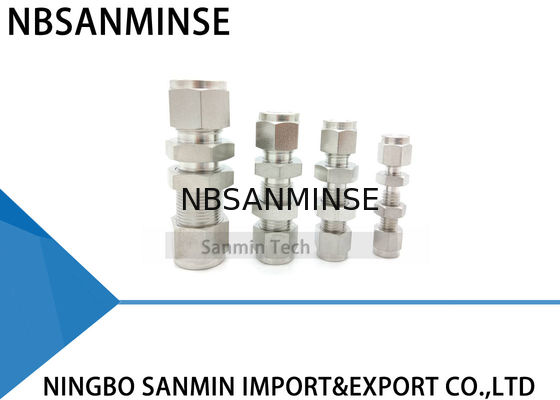

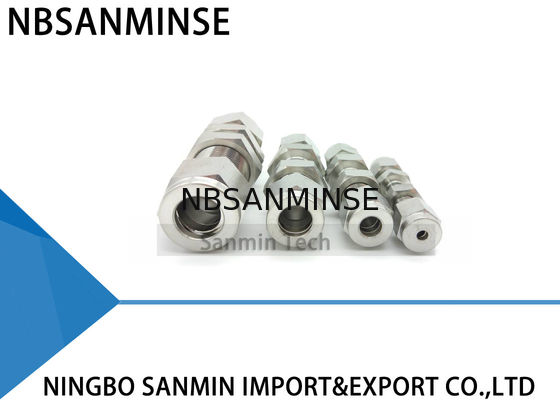

BU Pared Unión de acero inoxidable SS316L Accesorios neumáticos de plomería Accesorios de alta calidad Sanmin
Descripción de los accesorios de los tubos
El ajuste de tubos es un mecanismo utilizado tanto para sellar como para sujetar tubos. La ventaja mecánica y la geometría de este tipo de ajuste producen un ensamblaje de fugas.
Para ensamblar, simplemente inserte el tubo en el conjunto completo hasta que el fondo del tubo se ponga contra el hombro del cuerpo de ajuste.Las dos ferrulas se mueven hacia adelante entre la tuerca y el cuerpo de ajuste mediante la fuerza mecánica creada por la rotación de la tuerca en el sentido de las agujas del reloj.La ferrule trasera se empuja contra la parte trasera cónica de la ferrule delantera se empuja por la fuerza en la boca cónica del cuerpo.
La ferrule trasera se coloca radialmente hacia adentro en el tubo mientras se eleva la ferrule delantera para formar un sello completo con cara en la superficie cónica del cuerpo.
El giro de 1-1/4 de la tuerca desde la posición apretada de la mano asegura un accionamiento constante de los elementos de sellado. Esto asegura un sellado eficaz contra la alta presión, así como condiciones de vacío ultra alto.
Instrucciones de instalación
Los accesorios se suministran ensamblados y apretados con los dedos.
1. Introducir el tubo en el accesorio
Compruebe que el tubo se apoye firmemente en el hombro y que la tuerca esté apretada con el dedo.En este punto, se recomienda que se dibuje una marca de escritura en el hexágono de la extensión en el cuerpo de ajuste.Esta marca servirá como indicador para el punto de partida y el tirón adecuado.
2 Apretar la tuerca
Se requieren 1-1/4 vueltas de la tuerca para 1/4 ′′ (6 mm) y más (véase la figura A).
Se requiere una vuelta de 3/4 de la tuerca para 3/16" (4 mm) y menos (véase la figura B).
Instrucciones para volver a ensamblar
Las conexiones pueden desconectarse y volver a hacerse repetidamente, sin perder el sello hermético.
1. Antes de desconectar, marque la posición de la tuerca en relación con el cuerpo de ajuste.
2Para volver a ensamblar, usa una llave inglesa para apretar la tuerca a la posición original.
3Aprieta ligeramente con la llave inglesa hasta que se sienta un ligero aumento en el par.
Cortador de tubos
Para lograr una conexión libre de fugas, el tubo debe cortarse en forma cuadrada. Se recomienda un cortador de tubo de buena calidad con la hoja adecuada para el material del tubo.
No trate de reducir el tiempo de corte tomando cortes profundos con cada giro del cortador.
El extremo del tubo debe ser desgranado para evitar daños en el accesorio y para asegurar que el rubro llegue a la parte inferior del accesorio.
Advertencia
No sostenga el tubo en una presa en el lugar donde se insertará en el dispositivo (la presa dejará una marca en el tubo que puede causar fugas y puede causar ovulación).
Manipulación de tubos
Los arañazos en el tubo pueden causar fugas. Por lo tanto, es importante manejar el tubo con cuidado para reducir el riesgo de fugas.
Tubos de inspección
Uso: se trata de una medición de no uso y debe utilizarse de la siguiente manera:
Reemplazar para el ajuste de acuerdo con las siguientes instrucciones: 1/4 pulgada (6 mm), 3/8 pulgada, 1/2 pulgada (12 mm) ¢ Reemplazar 1-1/4 vueltas con el dedo apretado.usando el calibre adecuado Si el medidor se desliza fácilmente en el hueco, aprieta la tuerca más hasta que el medidor no pueda entrar en el hueco.
Alta seguridad
En aplicaciones donde existen condiciones severas y alta presión, recomendamos los siguientes procedimientos de instalación:
1. Compruebe que la nuez está apretada con el dedo
2. Insertar el tubo (hasta el hombro)
3. Gire la tuerca con una llave inglesa hasta que el tubo no gire libremente.
4. Marque la posición de la tuerca.
5. Gire la tuerca 1-1 / 4 vueltas.
Este método asegura que incluso si el tubo O.D. está en la tolerancia mínima, las ferrulas estarán en contacto con el tubo durante la rotación completa 1-1/4.
Con el fin de garantizar la máxima fiabilidad y rendimiento del ajuste, se debe tener mucho cuidado al seleccionar los tubos para cada aplicación.
¿Por qué elegirnos?
1: Alta calidad con un precio competitivo.
2: Pedido de muestra y pedido de pequeña cantidad es aceptable.
3Personaliza según tu petición especial.
4Proporcionar información de productos gratis.
5: Calidad asegurada confiable y servicio posventa activo
P: ¿ Podría ofrecer las muestras gratis?
A: Sí, estoy seguro. pero depende de los productos, Por favor, contáctenos. el nombre de la autoridad competente; o por whatsapp 0086 15168536055
P: ¿ Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio esservicio de piezas de automatización para exportadores con contenedor completo y ventacilindro de aire, tratamiento de la fuente de aire, válvula de solenoide,una válvula de aire,válvula motorizada,Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteel ajuste, medidor de presiónY así sucesivamente.
- ¿ Qué?No¿ Qué tipo de productos puedes hacer?
R: Podemos hacer muchos tipos de acero inoxidable, Latón, aluminioprocesamiento de materiales.como altopresión Válvula / válvula electrónica / válvula eléctricaválvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y demás.
P: ¿ Se puede hacer el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos fabricar. Somos proveedores OEM desde hace años y profesionales para fabricar. Pero necesita darnos la autorización si es posible.
P: ¿Puede suministrar productos originales de marca de instrumentos neumáticos e hidráulicos famosos?
R: Sí, podemos suministrar a empresas como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
- ¿ Qué? ¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector está en el sistema británico o métrico? ¿Cuál es la diferencia entre los hilos PT, NPT y G?
A: ¿Qué quieres decir? El hilo G es cilíndrico y no se sella a sí mismo, lo que requiere juntas adicionales para evitar fugas.y los hilos internos y externos se vuelven más y más apretados cuando se apretanEl sellado se logra mediante la deformación de los hilos, y el sellador o la cinta se utilizan generalmente en conjunto para mejorar el efecto de sellado.
El hilo G es un tubo cilíndrico recto utilizado para conexiones no selladas; el hilo PT es un tubo cónico que se basa en la deformación y el sellado del hilo mismo;NPT es también un tubo cónico con un ángulo de perfil del diente de 60 grados, utilizado principalmente en América del Norte
P: ¿Cómo se convierten las unidades de presión: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: ¿Qué es lo que suele causar el agotamiento de las bobinas de las válvulas solenoides?
R:Voltagem y hz incorrectos, conmutación frecuente, cabeza de piloto entrando en líquido, núcleo de válvula y problema de resorte,Medio ambiente caliente, vibraciones fuertes, etc.
- ¿ Qué? ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?
| Punto de enfoque |
Contramedidas para el medio ambiente de altas temperaturas |
Contramedidas para el ambiente extremadamente frío |
| Las focas |
Caucho fluorado, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| La lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de vertido, baja viscosidad) |
| Tratamiento del suministro de aire |
Refuerzo de la refrigeración, eliminación eficiente del agua |
Seca con punto de rocío muy bajo (tipo de refrigeración + adsorción), rastreo térmico |
| Componentes metálicos |
Acceso a la ampliación de reservas |
Seleccionar materiales con dureza a bajas temperaturas, evitar fugas debido a la contracción en frío |
| Componentes de control |
Las bobinas de alta calidad resistentes al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar la condensación fría |
| Instalación |
Mantener lejos de las fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales aislantes térmicos |
