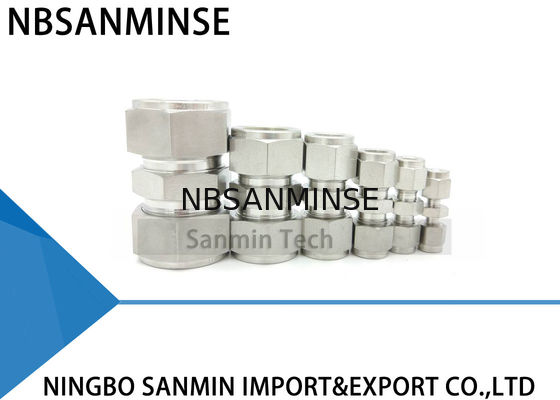

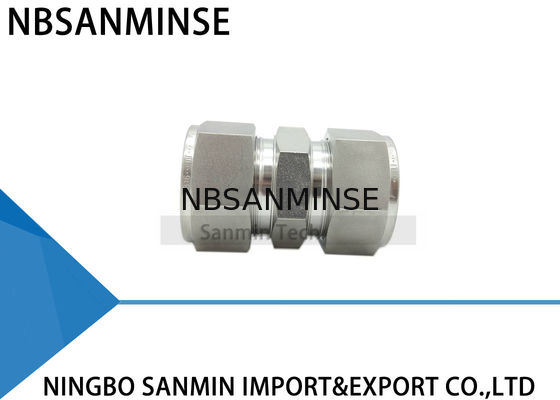

Conector Neumático de Unión Tipo U para Tubo, Accesorio de Fontanería de Alta Calidad Sanmin
Descripción de Conectores de Tubo
El conector de tubo es un mecanismo que se utiliza tanto para sellar como para sujetar el tubo. La ventaja mecánica y la geometría de este tipo de conector producen un ensamblaje hermético.
Para ensamblar, simplemente inserte el tubo en el ensamblaje completo hasta que el tubo toque fondo contra el hombro del cuerpo del conector. Las dos férulas se impulsan hacia adelante entre la tuerca y el cuerpo del conector utilizando la fuerza mecánica creada al girar la tuerca en sentido horario. La férula trasera se impulsa contra la parte trasera cónica de la férula delantera, que se introduce por la fuerza en la boca cónica del cuerpo.
La férula trasera se expande radialmente hacia adentro sobre el tubo, mientras que la férula delantera se levanta para formar un sello completo en la superficie cónica del cuerpo.
El giro de 1-1/4 de vuelta de la tuerca desde la posición apretada a mano asegura la acción consistente de los elementos de sellado. Esto garantiza un sellado eficaz contra altas presiones, así como condiciones de vacío ultra alto.
Corte de tubos
Se pueden utilizar dos métodos diferentes para cortar tubos:
1. Cortatubos
2. Sierra para metales
Corte con sierra para metales
Para cortar el tubo con una sierra para metales y obtener extremos cuadrados, el tubo debe cortarse con bloques guía.
Este método de corte requiere desbarbar los extremos del tubo.
Advertencia
No sujete el tubo en un tornillo de banco en el lugar donde se insertará en el conector (el tornillo de banco dejará una marca en el tubo que puede causar fugas y podría causar ovalidad).
Algunas precauciones a tomar
1. Los tubos no deben arrastrarse por el suelo.
2. Los tubos no deben sacarse de un estante de tubos, especialmente en el caso de tubos de gran diámetro exterior.
Tubo de cobre
Si utiliza tubo de cobre de un rollo, sujete el extremo del tubo y desenrolle el rollo hacia afuera, permitiendo que el tubo quede sobre una superficie plana.
Alta seguridad
En aplicaciones donde existen condiciones severas y alta presión, recomendamos los siguientes procedimientos de instalación:
1. Verifique que la tuerca esté apretada a mano
2. Inserte el tubo (hasta el hombro)
3. Gire la tuerca con una llave inglesa hasta que el tubo no gire libremente.
4. Marque la posición de la tuerca.
5. Gire la tuerca 1-1/4 de vuelta.
Este método asegura que incluso si el diámetro exterior del tubo está en la tolerancia mínima, las férulas estarán en contacto con el tubo durante la rotación completa de 1-1/4.
Para garantizar la máxima fiabilidad y rendimiento del conector, se debe prestar gran atención al seleccionar el tubo para cada aplicación.
Selección de tubo
Se deben considerar cuatro variables al pedir tubos para usar con conectores:
1. Material
2. Espesor de la pared del tubo
3. Acabado superficial del tubo
4. Dureza del tubo
El tubo debe cumplir con la norma ASTM A213 o ASTM A269, ser sin costuras y completamente recocido.
El tubo debe estar libre de arañazos y ser adecuado para doblar y abocardar.
¿Por qué elegirnos
1: Varios estilos para cada producto y series completas de productos neumáticos.
2: Calidad fiable garantizada y servicio postventa activo
3: Garantía de calidad de un año
4: Pedido de muestra y pedido de pequeña cantidad son aceptables.
5: Gran stock para envío rápido.
P: ¿Podría ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial es el servicio de exportación de piezas de automatización con contenedor completo, y vendemos cilindros de aire, tratamiento de fuente de aire, válvulas solenoides, válvulas de aire, válvulas motorizadas, válvulas de latón, válvulas hidráulicas, cilindros hidráulicos, aire y aceite, conectores, manómetros, etc.P: ¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable, latón, aluminio. como válvulas de alta presión / válvulas solenoides / válvulas eléctricas / válvulas de agua / válvulas neumáticas / cilindros de aire / válvulas hidráulicas / acumuladores hidráulicos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Puede proporcionar productos de marcas neumáticas e hidráulicas famosas originales? R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.P:¿Hay garantía disponible?R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?R:La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.
La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²? R: 1MPa=10bar≈145psi≈10kgP: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte, ambiente caliente, vibración fuerte, etc.P: ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos?Punto claveContramedidas para entornos de alta temperaturaContramedidas para entornos de frío extremoSellosCaucho de flúor, PTFENitrilo a baja temperatura, caucho de silicona, poliuretano
Lubricación
Grasa sintética de alta temperatura (baja volatilidad)
Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad)
Tratamiento del suministro de aire
Secado de punto de rocío ultra bajo (tipo refrigeración + adsorción), calefacción por traza
Componentes metálicos
Reservar espacio de expansión
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío Componentes de control
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío
Instalación
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmicoMangueras, racores de latón macho-hembra, racores macho-hembra, racores de tubería, racores de plástico, racores neumáticos, racores de empuje, racores de conexión rápida, conexión rápida, racores de acoplamiento rápido, SS304, racores de acero inoxidable, racores de tubería de acero inoxidable, racores de tubo en T, racores de acero inoxidable roscados, conectores de tubo, racores de tubo, conexión de tubería, junta de tubería, acopladores de plástico rápido, piezas neumáticas, unión roscada, racor neumático, racor de inserción, racor de empuje, control de velocidad, racores de parada, racor de tubo de conexión rápida, control de velocidad, válvulas de retención, válvulas manuales, válvulas de bola, racor deslizante manual, válvula de control de aire, racor mini, racor de inserción, racor de transición, racor de empuje, racor de compresión, racor de acero inoxidable 316L
