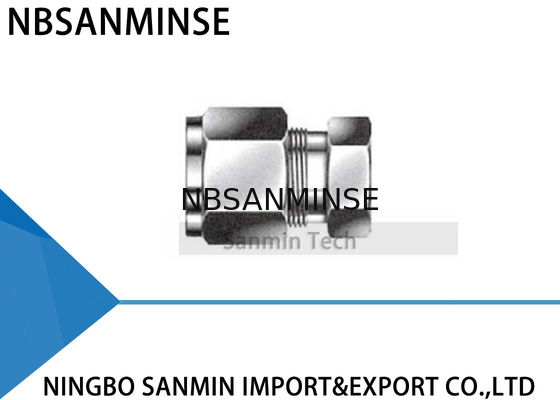

Tapa de Acero Inoxidable Tipo C 316L para Tubo, Accesorio de Fontanería de Alta Calidad Sanmin
Instrucciones de Instalación
Los accesorios se suministran ensamblados y apretados a mano. El desmontaje antes de su uso puede permitir la entrada de suciedad u otras partículas.
1. Inserte el tubo en el accesorio.
Compruebe que el tubo descansa firmemente sobre el hombro del accesorio y que la tuerca está apretada a mano. En este punto, se recomienda hacer una marca en el hexágono que se extiende sobre el cuerpo del accesorio. Esta marca servirá como indicador del punto de partida y del apriete correcto.
2. Apriete la tuerca.
Se requieren 1-1/4 vueltas de la tuerca para 1/4" (6 mm) y superiores (ver Fig. A).
Se requiere 3/4 de vuelta de la tuerca para 3/16" (4 mm) y inferiores (ver Fig. B).
Instrucciones de Reensamblaje
Las conexiones pueden desconectarse y volver a conectarse repetidamente, sin pérdida de estanqueidad.
1. Antes de desconectar, marque la posición de la tuerca en relación con el cuerpo del accesorio.
2. Para volver a montar, utilice una llave para apretar la tuerca a la posición original.
3. Apriete ligeramente con la llave hasta que se sienta un ligero aumento de par.
Corte de Tubos
Se pueden utilizar dos métodos diferentes para cortar tubos:
1. Cortatubos
2. Sierra para metales
Advertencia
No sujete el tubo en un tornillo de banco en el lugar donde se insertará en el accesorio (el tornillo de banco dejará una marca en el tubo que puede causar fugas y podría causar ovalidad).
Manipulación de Tubos
Los arañazos en el tubo pueden causar fugas. Por lo tanto, es importante manipular el tubo con cuidado para reducir el riesgo de fugas.
Algunas precauciones a tomar
1. Los tubos no deben arrastrarse por el suelo.
2. Los tubos no deben sacarse de un estante de tubos, especialmente en el caso de tubos de gran diámetro exterior.
Tubo de Cobre
Si utiliza tubo de cobre de un rollo, sujete el extremo del tubo y desenrolle el rollo hacia afuera, permitiendo que el tubo se apoye sobre una superficie plana.
Alta Seguridad
En aplicaciones donde existen condiciones severas y alta presión, recomendamos los siguientes procedimientos de instalación:
1. Compruebe que la tuerca está apretada a mano.
2. Inserte el tubo (hasta el hombro).
3. Gire la tuerca con una llave hasta que el tubo no gire libremente.
4. Marque la posición de la tuerca.
5. Gire la tuerca 1-1/4 vueltas.
Este método asegura que incluso si el diámetro exterior del tubo está en la tolerancia mínima, las férulas estarán en contacto con el tubo durante las 1-1/4 vueltas completas.
Para asegurar la máxima fiabilidad y rendimiento del accesorio, se debe prestar gran atención a la selección del tubo para cada aplicación.
¿Por qué elegirnos
1: Varios estilos para cada producto y productos neumáticos completos de serie.
2: Pedido de muestra y pedido de pequeña cantidad son aceptables.
3: Personalizar según su solicitud especial.
4: Proporcionar información gratuita de productos.
5: Gran stock para envío rápido.
P: ¿Podría ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio es el servicio de exportador de piezas de automatización con contenedor completo, y la venta de cilindros de aire, tratamiento de fuente de aire, válvula solenoide, válvula de aire, válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico, acoplamiento de aire y aceite, manómetro, etc.P: ¿Qué tipos de productos puede fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable, latón, aluminio. como válvulas de alta presión / válvula solenoide / válvula eléctrica / válvula de agua / válvula neumática / cilindro de aire / válvula hidráulica / acumulador hidráulico y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Puede proporcionar productos de marcas neumáticas e hidráulicas originales y famosas? R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.P: ¿Hay garantía disponible?R: Sí, normalmente los productos tienen un año de garantía de calidad.P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R: La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kgP: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides? R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo de la válvula y del resorte, ambiente caliente, vibración fuerte, etc.P: ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura?Punto ClaveContramedidas para entornos de alta temperatura Contramedidas para entornos de frío extremoSellosCaucho de flúor, PTFENitrilo a baja temperatura, caucho de silicona, poliuretanoLubricaciónGrasa sintética de alta temperatura (baja volatilidad)Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad)
Tratamiento del suministro de aire
Reforzar la refrigeración, eliminación eficiente de agua
Secado de punto de rocío ultrabajo (tipo refrigeración + adsorción), calefacción por traza
Componentes metálicos
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío
Componentes de control
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío Instalación
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico
