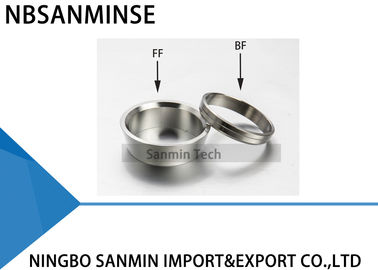

FF Front Ferrule Tipo Acero Inoxidable 316L Montaje de Tubo Fontanería Montaje Alta Calidad Sanmin
Descripción de Montajes de Tubo
El montaje de tubo es un mecanismo utilizado tanto para sellar como para sujetar tuberías. La ventaja mecánica y la geometría de este tipo de montaje producen un ensamblaje hermético.
Para ensamblar, simplemente inserte el tubo en el ensamblaje completo hasta que el tubo toque fondo contra el hombro del cuerpo del montaje. Las dos férulas se impulsan hacia adelante entre la tuerca y el cuerpo del montaje utilizando la fuerza mecánica creada al girar la tuerca en sentido horario. La férula trasera se impulsa contra la parte trasera cónica de la férula delantera, que es impulsada por la fuerza hacia la boca cónica del cuerpo.
La férula trasera se expande radialmente hacia adentro sobre el tubo mientras levanta la férula delantera para formar un sello de cara completa en la superficie cónica del cuerpo.
El giro de 1-1/4 de la tuerca desde la posición apretada a mano asegura la impulsión constante de los miembros de sellado. Esto garantiza un sellado eficaz contra altas presiones, así como condiciones de vacío ultra alto.
Instrucciones de Instalación
Los montajes se suministran ensamblados y apretados a mano. El desmontaje antes de su uso puede permitir la entrada de suciedad u otras partículas.
1. Inserte la tubería en el montaje
Compruebe que el tubo descansa firmemente sobre el hombro del montaje y que la tuerca está apretada a mano. En este punto, se recomienda dibujar una marca de trazado en el hexágono que se extiende sobre el cuerpo del montaje. Esta marca servirá como indicador del punto de partida y del apriete adecuado.
2. Apriete la tuerca
Se requieren 1-1/4 vueltas de la tuerca para 1/4" (6 mm) y superiores (ver Fig. A)
Se requieren 3/4 de vuelta de la tuerca para 3/16" (4 mm) y inferiores (ver Fig. B)
Instrucciones de Reensamblaje
Las conexiones pueden desconectarse y volver a conectarse repetidamente, sin pérdida de sellado hermético.
1. Antes de desconectar, marque la posición de la tuerca en relación con el cuerpo del montaje.
2. Para volver a ensamblar, utilice una llave para apretar la tuerca a la posición original.
3. Apriete ligeramente con una llave hasta que se sienta un ligero aumento de torque.
Manipulación de Tubos
Los arañazos en el tubo pueden causar fugas. Por lo tanto, es importante manipular el tubo con cuidado para reducir el riesgo de fugas.
Algunas precauciones a tomar
1. Los tubos no deben arrastrarse por el suelo.
2. Los tubos no deben sacarse de un estante de tuberías, especialmente en el caso de tubos de gran diámetro exterior.
Tubería de Cobre
Si utiliza tubería de cobre de un rollo, sujete el extremo del tubo y desenrolle el rollo hacia afuera, permitiendo que la tubería repose sobre una superficie plana.
Inspección de Tuberías
Uso: Este es un calibre "No-Go" y debe usarse de la siguiente manera:
Realice el montaje según las siguientes instrucciones: 1/4 de pulgada (6 mm), 3/8 de pulgada, 1/2 pulgada (12 mm) - realice 1-1/4 vueltas desde apretado a mano. Verifique el espacio entre la tuerca y el cuerpo, utilizando el calibre del tamaño apropiado. Si el calibre se desliza fácilmente en el espacio, apriete más la tuerca hasta que el calibre no pueda entrar en el espacio.
Alta Seguridad
En aplicaciones donde existen condiciones severas y alta presión, recomendamos los siguientes procedimientos de instalación:
1. Verifique que la tuerca esté apretada a mano.
2. Inserte el tubo (hasta el hombro).
3. Gire la tuerca con una llave hasta que el tubo no gire libremente.
4. Marque la posición de la tuerca.
5. Gire la tuerca 1-1/4 vueltas.
Este método asegura que incluso si el diámetro exterior del tubo está en la tolerancia mínima, las férulas estarán en contacto con el tubo durante las 1-1/4 vueltas completas.
Para asegurar la máxima fiabilidad y rendimiento del montaje, se debe prestar gran atención al seleccionar la tubería para cada aplicación.
¿Por qué elegirnos
1: Varios estilos para cada producto y productos neumáticos de serie completa.
2: Pedido de muestra y pedido de pequeña cantidad son aceptables.
3: Personalizar según su solicitud especial.
4: Proporcionar información gratuita de productos.
5: Gran stock para envío rápido.
P: ¿Podría ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial es el servicio de exportador de piezas de automatización con contenedor completo, y la venta de cilindros de aire, tratamiento de fuente de aire, válvula solenoide, válvula de aire, válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite, montaje, manómetro, etc.P: ¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable, latón, aluminio. como válvulas de alta presión / válvula solenoide / válvula eléctrica / válvula de agua / válvula neumática / cilindro de aire / válvula hidráulica / acumulador hidráulico y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Puede proporcionar productos de marcas neumáticas e hidráulicas originales y famosas? R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.P: ¿Hay garantía disponible?R: Sí, normalmente los productos tienen una garantía de calidad de un año.P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R: La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kgP: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides? R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte, ambiente caluroso, vibración fuerte, etc.P: ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta o extremadamente baja temperatura?Punto ClaveContramedidas para ambientes de alta temperatura Contramedidas para ambientes de frío extremoSellosCaucho de flúor, PTFENitrilo a baja temperatura, caucho de silicona, poliuretanoLubricaciónGrasa sintética de alta temperatura (baja volatilidad)Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad)
Tratamiento del suministro de aire
Reforzar el enfriamiento, eliminación eficiente de agua
Secado de punto de rocío ultra bajo (tipo refrigeración + adsorción), calefacción por traza
Componentes metálicos
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío
Componentes de control
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío Instalación
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico
