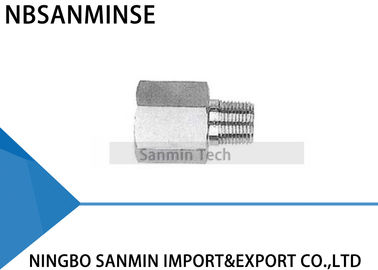

Adaptador Reductor Tipo RA Acero Inoxidable 316L Conexión de Tubo Montaje de Fontanería Sanmin de Alta Calidad
Instrucciones de Instalación
Los accesorios se suministran montados y apretados a mano. El desmontaje antes de su uso puede permitir la entrada de suciedad u otras partículas.
1. Inserte el tubo en el accesorio.
Compruebe que el tubo descansa firmemente sobre el hombro del accesorio y que la tuerca está apretada a mano. En este punto, se recomienda hacer una marca en la tuerca hexagonal que se extiende sobre el cuerpo del accesorio. Esta marca servirá como indicador del punto de partida y del apriete correcto.
2. Apriete la tuerca.
Se requieren 1-1/4 vueltas de la tuerca para 1/4" (6 mm) y superiores (ver Fig. A).
Se requiere 3/4 de vuelta de la tuerca para 3/16" (4 mm) y inferiores (ver Fig. B).
Instrucciones de Reensamblaje
Las conexiones pueden desconectarse y volver a conectarse repetidamente, sin pérdida de estanqueidad.
1. Antes de desconectar, marque la posición de la tuerca en relación con el cuerpo del accesorio.
2. Para volver a montar, utilice una llave para apretar la tuerca a la posición original.
3. Apriete ligeramente con la llave hasta que se sienta un ligero aumento de par.
Cortatubos
Para lograr una conexión sin fugas, el tubo debe cortarse de forma recta. Se recomienda un cortatubos de buena calidad con la cuchilla adecuada para el material del tubo.
No intente reducir el tiempo de corte haciendo cortes profundos con cada giro del cortador. Esto endurecerá el tubo.
El extremo del tubo debe desbarbarse para evitar daños en el accesorio y para asegurar que el tubo llegue al fondo del accesorio.
Advertencia
No sujete el tubo en un tornillo de banco en el lugar donde se insertará en el accesorio (el tornillo de banco dejará una marca en el tubo que puede causar fugas y podría causar ovalidad).
Algunas precauciones a tomar
1. Los tubos no deben arrastrarse por el suelo.
2. Los tubos no deben sacarse de un estante de tubos, especialmente en el caso de tubos de gran diámetro exterior.
Inspección de Tubos
Uso: Este es un calibre "No-Go" y debe usarse de la siguiente manera:
Montaje del accesorio según las siguientes instrucciones: 1/4 de pulgada (6 mm), 3/8 de pulgada, 1/2 pulgada (12 mm) - montar 1-1/4 vueltas desde el apriete a mano. Compruebe el espacio entre la tuerca y el cuerpo, utilizando el calibre del tamaño adecuado. Si el calibre se desliza fácilmente en el espacio, apriete más la tuerca hasta que el calibre no pueda entrar en el espacio.
Alta Seguridad
En aplicaciones donde existen condiciones severas y alta presión, recomendamos los siguientes procedimientos de instalación:
1. Compruebe que la tuerca está apretada a mano.
2. Inserte el tubo (hasta el hombro).
3. Gire la tuerca con una llave hasta que el tubo no gire libremente.
4. Marque la posición de la tuerca.
5. Gire la tuerca 1-1/4 vueltas.
Este método asegura que incluso si el diámetro exterior del tubo está en la tolerancia mínima, las férulas estarán en contacto con el tubo durante la rotación completa de 1-1/4.
Para asegurar la máxima fiabilidad y rendimiento del accesorio, se debe prestar gran atención al seleccionar el tubo para cada aplicación.
¿Por qué elegirnos
1: Varios estilos para cada producto y series completas de productos neumáticos.
2: Personalizado según su solicitud especial.
3: Proporcionar información gratuita de productos.
4: Calidad fiable garantizada y servicio postventa activo.
5: Gran stock para envío rápido.
P: ¿Podría ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire, válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico,aire y aceite, accesorios, manómetro, etc.P: ¿Qué tipos de productos pueden fabricar? R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable, latón, aluminio.como válvulas de alta presión / válvula solenoide / válvula eléctrica / válvula de agua / válvula neumática / cilindro de aire / válvula hidráulica / acumulador hidráulico y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.
P: ¿Puede proporcionar marcas neumáticas e hidráulicas originales y famosas, productos de instrumentos?R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.P: ¿Hay garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G? R: La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kg P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo y resorte de la válvula, ambiente caliente, vibración fuerte, etc.P: ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura?Punto ClaveContramedidas para entornos de alta temperaturaContramedidas para entornos de frío extremoSellos
Fluororrubero, PTFE
Nitrilo a baja temperatura, caucho de silicona, poliuretano
Lubricación
Grasa sintética de alta temperatura (baja volatilidad)
Accesorios manguera, accesorio de latón macho hembra, accesorio macho hembra, accesorio de tubería, accesorios de tubería de plástico, accesorio de plástico, accesorio neumático, accesorios de empuje, accesorio de conexión rápida, conexión rápida, accesorios de acoplamiento rápido, SS304, accesorios de acero inoxidable, accesorios de tubería de acero inoxidable, accesorios de tubo en T, accesorios de acero inoxidable roscados, conector de tubo, accesorio de tubo, conexión de tubería, junta de tubería, plástico rápido, acopladores, piezas neumáticas, unión roscada, accesorio neumático, accesorio de inserción, accesorio de empuje, controles de velocidad, accesorios de parada, accesorio de tubo de conexión rápida, controles de velocidad, válvulas de retención, válvulas manuales, válvulas de bola, accesorio deslizante manual, válvula de control de aire, mini accesorio, accesorio de inserción, accesorio de transición, accesorio de empuje, accesorio de compresión, accesorio de acero inoxidable 316L Tratamiento del suministro de aire
Reforzar la refrigeración, eliminación eficiente de agua
Secado de punto de rocío ultrabajo (tipo refrigeración + adsorción), calefacción por traza
Componentes metálicos Dejar espacio de expansión
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío
Componentes de control
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío
InstalaciónMantener alejado de fuentes de calor, añadir placas de aislamiento térmico Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico
