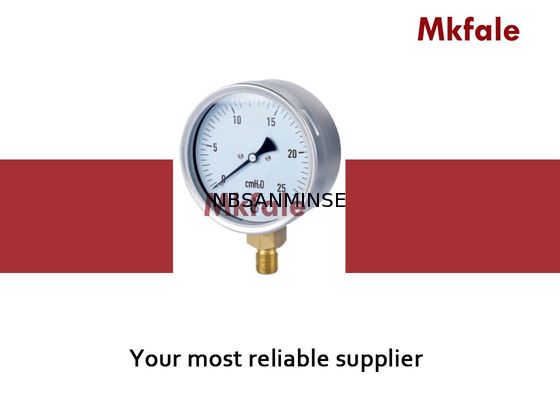

Indicador de presión llenado líquido de cobre amarillo de agua de la conexión IP44 63m m 75m m 100m m 160m m

Manómetro de acero inoxidable con conexión de latón, Manómetro de agua con llenado de líquido

Tabla de especificaciones técnicas

Manómetro de cápsula de acero inoxidable

Caja y conexión de latón de acero inoxidable SMSBD

Aplicación

La serie SMSSD es un manómetro de cápsula de alta calidad diseñado para la medición de baja presión en
entornos extremadamente corrosivos y severos. Su diseño no es rellenable y al retirar el
bisel se puede acceder al tornillo de ajuste de cero en la esfera frontal en lugar del
puntero ajustable. Más popular en uso en todas las industrias como procesos, minería, máquinas
herramientas, centrales eléctricas, acerías, pulpa y papel, plantas de agua y alcantarillado y petroquímicas.

Características

Clase de precisión 1.6, Dispositivo de calibración interna (ICD)
Todo material de acero inoxidable, soplado trasero, sistema de golpe hacia abajo con brida delantera y trasera
Caja DIN, diseño de cierre de bayoneta, sobrepresión hasta el 30% de la escala completa
Tornillo restrictor estándar, rangos de unidades de esfera estándar
Rangos de escala -600..0,0..10 a 1000Mbar

Especificaciones técnicas:

Tamaño nominal: 63, 75, 100 y 160 mm

Clase de precisión: Clase 1.6, Clase 2.5 (Φ63, 75 mm)

Protección de entrada: IP4

Tamaño de conexión: G3/8, G1/4, G1/2 o NPT u otros

Rango de escala: Presión 0..16 a 0..1000 mbar, *Φ63, 75 mm rango mínimo 16 mbar

Vacío -600 mbar..0, Compuesto -200..+400 mbar

Llenado: Tipo seco

Forma del elemento tubular: Tubo de diafragma tipo cápsula

Temperatura de funcionamiento: Temperatura ambiente -10° ..+70°C, Temperatura del medio 90°C máx.

Error de temperatura: Error adicional cuando la temperatura del elemento de presión se desvía de la temperatura de referencia +20°C (+68°F), sea ±0.4%/10°C (50°F) ascendente o descendente

Límite de sobrepresión: 130% de la escala completa

Graduación de la esfera: Graduación negra sobre blanco para rango único, graduación negra y roja sobre blanco para rangos duales

Material de diseño:

Carcasa y anillo biselado: SS304

Elemento sensor: Tipo cápsula, SS316L

Conexión: SS316L

Ventana: Vidrio de instrumento liso

Junta de ventana: Sello de goma industrial

Puntero: Aluminio pintado de negro

Placa de esfera: Aleación de aluminio

Por qué elegirnos

1: Varios estilos para cada producto y productos neumáticos completos de la serie.
2: Gran stock para envío rápido.

3: Pedido de muestra y pedido de pequeña cantidad son aceptables.
4: Personalización según su solicitud especial.
5: Proporcionar información gratuita de productos.

P: ¿Podrían ofrecer muestras gratuitas?

R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055

P: ¿Cuál es su alcance comercial?

R: Nuestro alcance comercial esservicio de exportación de piezas de automatización con contenedor completo, y venta decilindros de aire, tratamiento de fuente de aire, válvulas solenoides,válvulas de aire,válvulas motorizadas,  válvulas de latón, válvulas hidráulicas, cilindros hidráulicos, aire y aceite accesorios, manómetros etc.

P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable,

,latón, aluminio procesamiento de materiales.como altapresiónválvula / válvula solenoide / válvula eléctrica válvula /  válvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulico productos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logotipo y marca?

R: Sí, por supuesto, podemos hacerlo. Somos proveedores OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.

P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas e instrumentales famosas originales?

R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.

P:

¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura? R: Sí, normalmente los productos tienen un año de garantía de calidad.

P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?

R:

La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado. La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.

P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?

R: 1MPa=10bar≈145psi≈10kg

P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?

R: Voltaje y frecuencia incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo de la válvula y del resorte,

entornocaliente, vibración fuerte, etc. P:

¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura? Punto de enfoque
