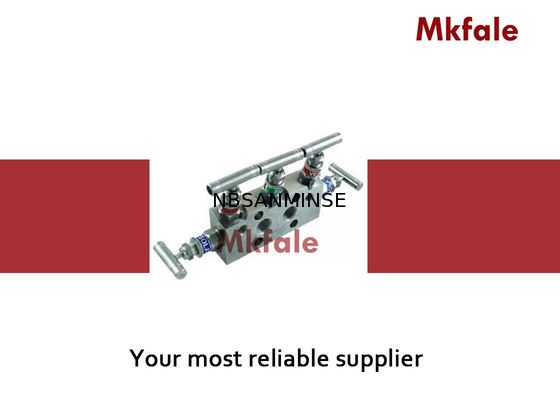

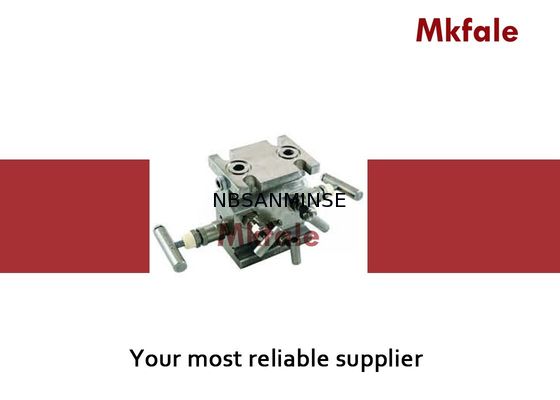

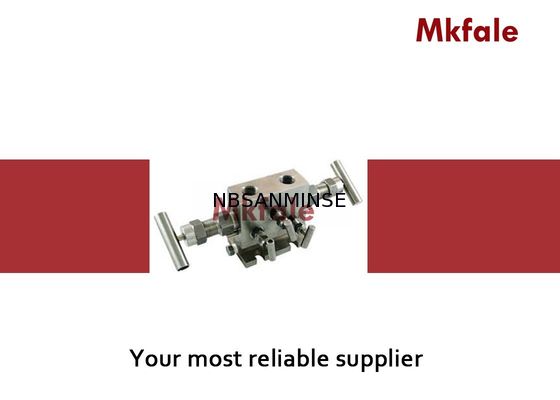

Mini múltiple de alta presión de la válvula del indicador de la válvula de aguja para el gas natural que mide la válvula del acero inoxidable

Válvula de aguja de alta presión mini Válvula de calibre Válvula múltiple para medidor de gas natural Válvula de acero inoxidable

Cinco colectores están diseñados para aplicaciones de gas natural.

Los cinco colectores consisten en dos válvulas de cierre, dos válvulas de igualación y una sola válvula de ventilación que reemplaza al colector convencional de 5 válvulas generalmente encontrado en medidores de campo o instrumentos de presión diferencial de servicio de gas.

Hay tres tipos de colectores de cinco válvulas. Tipo bloque (Tipo R) - tubería a tubería, Tipo de brida única (Tipo R) - tubería a brida y Tipo de brida doble (Tipo H) - brida a brida a brida. Para cumplir con los requisitos de las aplicaciones de instrumentos de presión diferencial.


Información de pedido

Designador de grupo (colector de válvulas)
Designador de tipo de colector:
2V - Colector de 2 válvulas
3V - Colector de 3 válvulas
5V - Colector de 5 válvulas

Designador de material:
S4 - SUS304
S6 - SUS316
CS - ASTM A 105
X - Otro material

Designador de tipo de cuerpo:
T - Tipo de brida única,
H - Tipo de brida doble,
R - Tipo de bloque
D - Tipo de montaje directo

Designador de empaque:
T - PTFE
G - Grafoil
X - Otro material

Designador de tipo de vástago:
B - Punta de bola,
V - Punta de cono,
X - Otro tipo

Designador de conexión:
04OD - Extremo de tubo de 1/2"
04N - 1/2" NPT,
04R - 1/2" PT,
04G - 1/2" BSPP

P.S.: 1. Otros tipos de colectores de 2, 3, 5 válvulas están disponibles bajo pedido.
2. Pruebas: Cada válvula se prueba con nitrógeno a 1000 psi para fugas en el asiento y empaque a un máx. Tasa de fuga de 0.1 SCCM o prueba hidrostática opcional que se realiza con agua pura a 1.5 veces la presión de trabajo.
3. Todas las dimensiones están en mm. Dimensiones solo de referencia, sujetas a cambios.


P: ¿Podrían ofrecer muestras gratuitas?

R: Sí, pero depende de los productos, Por favor, contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055

P: ¿Cuál es su alcance comercial?

R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada,  Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.

P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable

,latón, aluminio procesamiento de materiales.como altapresiónVálvula / válvula solenoide / válvula eléctrica  /  válvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logotipo y marca?

R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.

P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas e instrumentales famosas originales?

R: Sí, podemos suministrar como Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.

P:

¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos? R: Sí, normalmente los productos tienen un año de garantía de calidad.

P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?

R:

La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en combinación para mejorar el efecto de sellado. La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.

P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?

R: 1MPa=10bar≈145psi≈10kg

P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?

R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte,

ambientecaliente, vibración fuerte, etc. P:

¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos? Punto de enfoque
