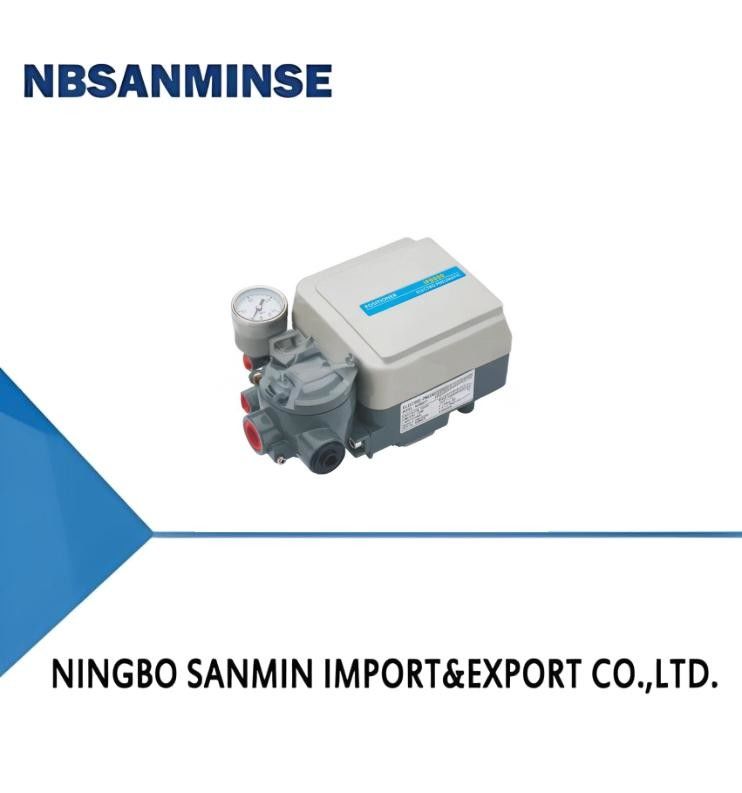

Localizador de válvulas eléctricas y de gas tipo IP8000/8100 |
|
 |
1. Dentro de 5 ~ 200 Hz sin fenómeno de resonancia.
2. Acción y reacción positivas, fácil de convertir entre acción simple y doble.
3. Para actuadores pequeños, se puede reducir la estrangulación del localizador para evitar vibraciones.
4. Menor consumo de aire, buena economía.
5. No hay piezas de repuesto que se puedan lograr dentro del alcance de los puntos 1/2 y control de procesos.
|
Primero, Descripción general del producto
El localizador y actuador de válvula eléctrica y de gas tipo IP8000, en el controlador o sistema de control para 4 - 20 mA. Señal de corriente continua, convierte la presión del aire, para que coincida con los actuadores neumáticos, controlando así la posición de |
| LError intrínseco |
± 1% (acción simple); ± 2% (acción doble) |
| Error de histéresis |
1% (acción simple); 2% (acción doble) |
| Banda muerta |
0.4% (acción simple); 0.8% (acción doble) |
| Recorrido nominal |
0~ (10~100) mm [Recorrido de cuarto de vuelta (ángulo) 0~ (50°~90°)] |
| Presión de aire |
0.14~0.7MPa |
| Entradaseñal |
4~20mA.CC (convencional); 0~10mA.CC, 4~12mA.CC, 12~20mA.CC, 0~5mA.CC, 5~10mA.CC |
| Opresión de salida |
0.02~0.5MPa |
| Consumo de aire |
Actuador de acción simple: 5 L/min (suministro de gas 0.14MPa); actuadores de acción doble: 11 L/min (suministro de gas 0.7MPa) |
| Ocaracterística de salida |
lineal |
| Ambientetemperatura |
(Tipo de temperatura normal) -20°C ~ +70°C |
| Rhumedad relativa |
5%~100% |
| Tipo a prueba de explosiones (grado) |
Tipo a prueba de fuego (Ex dIIBT6 Gb); Tipo intrínsecamente seguro (Ex iaIICT6 Gb) |
| Iimpedancia de entradaanza |
4~20mA.CC/240±10 Ω (a 20°C); 0~10mA.CC/950±30 Ω a 20°C; 4 a 20 mA tipo de seguridad intrínseca |
| Conexión de suministro de aire |
ZG 1/4 (convencional), NPT 1/4 |
| Interfaz de alimentación |
G1/2 (convencional), NPT 1/2 |
| Formamaterial |
Proceso de pulverización de aleación de aluminio |
| Generaldimensiones218x162x100 (mm) Recorrido lineal; 251x162x100 (mm) Cuarto de vuelta (largo × ancho × alto) |
W |
| R: Podemos fabricar muchos tipos de acero inoxidable,Aproximadamente 2.4 kg (sin bloque de terminales); 2.6 kg (con bloque de terminales) |
M |
| odelocarrera de entrega |
Tipo de acción |
T |
ipo de protección [de un aparato eléctrico para atmósferas explosivas]IP8 |
|
000 Patrón lineal
|
01 Acción simple |
D Ex dIIBT6 Gb |
100 Carrera angular |
| 02 Acción doble |
I ExiaIICT6 Gb |
_____ |
| N No a prueba de explosiones |
N No a prueba de explosiones |
P: ¿Podrían ofrecer muestras gratuitas? |
R: Sí,
pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055 P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial es
servicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico,aire y aceite accesorios, manómetro etc.P:
¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable,,
latón, aluminioprocesamiento de materiales. como altapresiónVálvula / válvula solenoide / válvula eléctrica /válvula de agua/ válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedores OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.
P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas famosas originales?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Hay garantía disponible?
Punto de enfoque P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R:
La rosca G es cilíndrica y no se sella sola, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se usa sellador o cinta en conjunto para mejorar el efecto de sellado.
La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte. P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte,
ambiente
caliente, vibración fuerte, etc.P: ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos?
Punto de enfoque Contramedidas para entornos de alta temperatura
| Contramedidas para entornos de frío extremo |
Sellos |
Caucho de flúor, PTFE |
| Nitrilo a baja temperatura, caucho de silicona, poliuretano |
Lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
| Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad) |
Tratamiento del suministro de aire |
Fortalecer el enfriamiento, eliminación eficiente de agua |
| Secado de punto de rocío ultrabajo (refrigeración + tipo de adsorción), calefacción por traza |
Componentes metálicos |
Espacio de expansión de reserva |
| Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
Componentes de control |
Bobinas de alto grado resistente al calor, disipación de calor, bajo consumo de energía |
| Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
| Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
