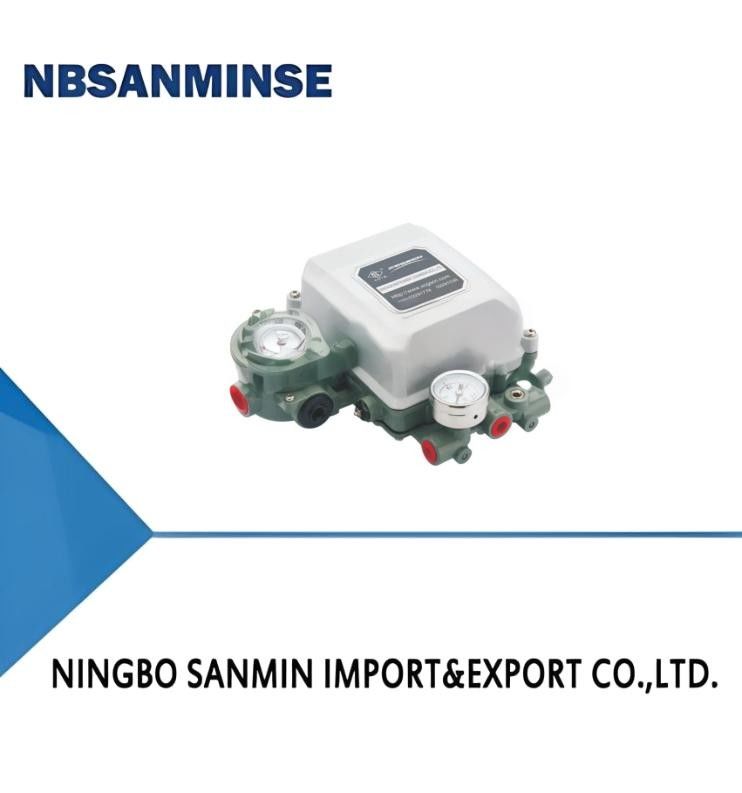

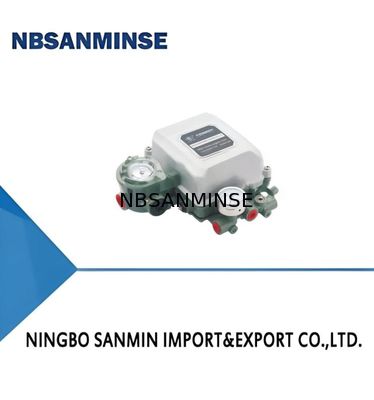

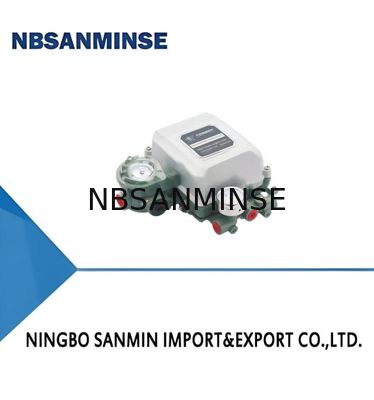

Válvula eléctrica y de gas serie EP4000 localizador de válvulas |
|
|
1. Adecuado para actuadores de pequeña y gran capacidad. Con control de carga de resorte, seleccione el resorte correspondiente para obtener el posicionador más adecuado para el actuador.
2. Bajo consumo de gas. El consumo de gas es pequeño, amplificador de gran capacidad.
3. Se puede elegir la característica de salida. Debido al mecanismo de retroalimentación del dispositivo de leva, puede elegir las características de salida.
|
Primero, Descripción general del producto
El posicionador de válvula eléctrica-gas EP4000 se fabrica introduciendo tecnología extranjera. Constituye un circuito de control de bucle cerrado con el regulador. La señal eléctrica de salida del controlador se convierte para impulsar la señal de gas del regulador, al mismo tiempo, según la posición de apertura de la válvula de control, el regulador puede posicionarse correctamente. |
| Error intrínseco |
±1% (acción simple); ±1,5% (doble acción) |
Característica de salida |
Lineal, Porcentaje igual |
| Error de histéresis |
1% (acción simple); 1,5% (doble acción) |
Temperatura ambiente |
-35~+60℃ -20~+60℃ (tipo de seguridad intrínseca) Ex iaIICT6 Gb |
| Banda muerta |
0,2% (acción simple); 0,4% (doble acción) |
Humedad relativa |
10%~90% |
| Recorrido nominal |
0-(10-100)mm; 0-(50°-75°-90°) Recorrido angular |
Tipo a prueba de explosiones |
(Antideflagrante) Ex dIIBT6 Gb, Ex iaIICT6 Gb (Común) No a prueba de explosiones |
| Presión de aire |
0,14~0,7MPa |
Impedancia de entrada |
250Ω ± 5% (a 20℃) |
| Señal de entrada |
4-20mA.CC; 0-10mA.CC (proceso separable) |
Conexión de suministro de aire |
ZG1/4, φ6 Conector de latón |
| Presión de salida |
0,02-0,6MPa |
Interfaz de alimentación |
NPT1/2 (G1/2) |
| Consumo de aire |
Acción simple: 5L/min (Suministro de gas 0,14MPa) Doble acción: 15L/min (Suministro de gas 0,4MPa) |
Material de la forma |
Aleación de aluminio |
| Dimensiones generales |
205×192×78mm |
Peso |
2,1Kg |
| Modelo |
Grado a prueba de explosiones
(protección) estructura
|
Retroalimentación (acción) |
Tipo de acción |
Accesorios |
|
EP4
|
1 Antideflagrante d Ex dIIBT6 Gb |
1 Recorrido recto
Actuadores: estándar
|
1 Acción simple con actuador
(acción simple)
|
AS Con correlación
combinación a juego
Válvula reductora de presión con filtro de aire
|
| 2 Tipo de seguridad aumentada e Ex dIIBT6 Gb, IP65 |
2 Cuarto de vuelta
actuadores: estándar
|
2 Doble
acción con actuador (doble acción)
|
| 3 Tipo de seguridad intrínseca I Ex iaIICT6 Gb |
_____ |
_____ |
Ejemplo: EP3111: significa antideflagrante, recorrido recto, función simple EP3322: significa el modelo Ann, ángulo, doble función Al realizar el pedido, especifique:
1, Tipo; 2, Señal de entrada; 3, Presión de suministro de gas; 4, Característica de salida; 5, Con reductor de presión; 6, Carrera; 7, Especificaciones del actuador; 8, Presión de salida.
P: ¿Podrían ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.
P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable
,latón, aluminio procesamiento de materiales.como altapresiónVálvula / válvula solenoide / válvula eléctrica / válvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos hacerlo. Somos un proveedor OEM desde hace años y profesionales para hacerlo. Pero necesita darnos la autorización si es posible.
P: ¿Pueden suministrar productos originales de marcas neumáticas e hidráulicas famosas e instrumentos?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura? R: Sí, normalmente los productos tienen un año de garantía de calidad.
P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta para mejorar el efecto de sellado. La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo de la válvula y del resorte,
entornocaliente, vibración fuerte, etc. P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura? Punto clave
| Contramedidas para entornos de alta temperatura |
Contramedidas para entornos de frío extremo |
Sellos |
| Caucho de flúor, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
Lubricación |
| Grasa sintética de alta temperatura (baja volatilidad) |
Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad) |
Tratamiento del suministro de aire |
| Reforzar el enfriamiento, eliminación eficiente de agua |
Secado de punto de rocío ultrabajo (tipo refrigeración + adsorción), calefacción por traza |
Componentes metálicos |
| Espacio de expansión de reserva |
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
Componentes de control |
| Bobinas de alto grado resistente al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
Instalación |
| Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
