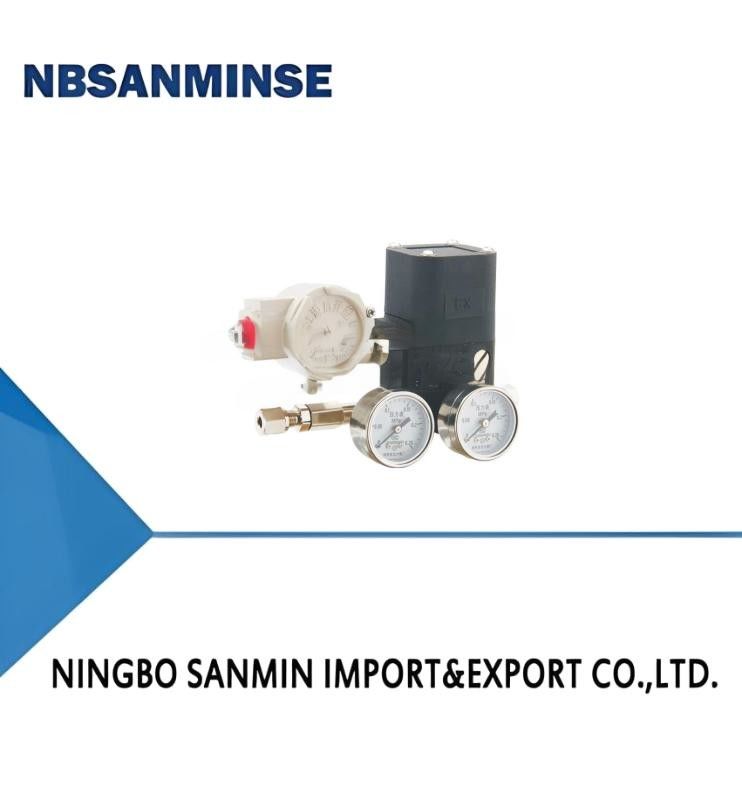

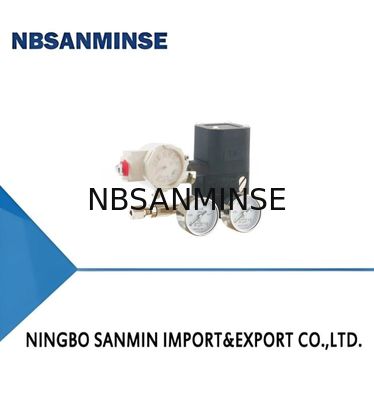

| EPC1000 electro -neumático posicionador de válvula |
 |
La serie EPC1000 de convertidores eléctricos es un nuevo tipo de estructura de unidad de conversión eléctrica, que puede convertir diferentes señales de corriente de entrada en señales neumáticas de salida correspondientes. El convertidor tiene un amplificador de potencia neumático interno, que puede obtener una mayor potencia de salida de señales neumáticas para varios actuadores neumáticos, mejorando la velocidad de operación del actuador. |
| Error intrínseco |
1% |
Repetibilidad |
0.5% |
| Error de histéresis |
1% |
Presión de aire |
140-700KPa |
| Flujo máximo |
7.6m3/h (con suministro de aire de 175KPa) 20m3/h (con suministro de aire de 700KPa) |
Temperatura ambiente |
-30°C~60°C |
| Consumo de aire |
0.3m3/h |
Humedad ambiental |
18~85%RH |
| Interfaz de alimentación |
NPT1/2(G1/2) |
Material de la carcasa |
Aleación de aluminio, procesamiento con tecnología Pensu |
| Dimensiones generales |
(Tipo ordinario y tipo de seguridad intrínseca)
Ex iaIICT6 Gb87x160x107(mm)(Tipo a prueba de explosión)Ex dIBT6Gb:97x186x202(mm)
|
Peso |
(Tipo ordinario y tipo de seguridad intrínseca) Ex iaIICT6 Gb 0.94kg (Tipo a prueba de explosión) Ex dIBT6Gb 2.35kg |
| Entrada señal mA CC |
Presión de salida KPa l |
impedancia Ω4-20 |
|
0-10
20-100
|
180 |
20-60 |
| 180 |
20-60 |
| 90 |
40-200 |
| 90 |
40-200 |
| 90 |
40-200 |
| 90 |
40-200 |
| 220 |
M |
| 220 |
M |
| odeloSeñal de corriente de entrada |
Neumático |
Señal de salida A |
ccesoriosEstructura |
EPC1 |
| 1 4-20mA CC |
1 20-100KPa Acción directa
|
0 Siempre 0
|
AS Con válvula reductora de presión con filtro de aire combinado
G Tipo ordinario
|
2 0-10mA CC |
| 2 100-20KPa Acción directa |
OG Con manómetro neumático |
EX Tipo a prueba de explosión |
3 4-12mA CC |
| 3 20-60KPa Acción directa con rango dividido |
I Tipo de seguridad intrínseca |
|
4 12-20mA CC |
| 4 60-100KPa Acción directa con rango dividido |
5 60-20KPa Acción directa con rango dividido |
|
|
|
6 100-60KPa Acción directa con rango dividido |
|
|
|
7 40-200KPa Acción directa |
|
|
|
8 200-40KPa Acción directa |
|
|
|
9 80-240KPa |
|
|
|
P: ¿Podrían ofrecer muestras gratuitas? |
|
|
R: Sí,
pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055 P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial es
servicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico,aire y aceite accesorios, manómetro etc.P:
¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable, latón, aluminio
procesamiento de materiales.como alta presiónVálvula / válvula solenoide / válvula eléctrica /válvula de agua/válvula neumática /cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Pueden proporcionar productos originales de marcas neumáticas e hidráulicas famosas?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen un año de garantía de calidad.
Contramedidas para entornos de alta temperatura R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.
La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²? R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo de la válvula y del resorte,
entorno
caliente, vibración fuerte, etc.
P:¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos? Punto clave
Contramedidas para entornos de alta temperatura Contramedidas para entornos de frío extremo
| Sellos |
Fluororrubero, PTFE |
Nitrilo de baja temperatura, caucho de silicona, poliuretano |
| Lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de fluidez, baja viscosidad) |
| Tratamiento del suministro de aire |
Reforzar el enfriamiento, eliminación eficiente de agua |
Secado de punto de rocío ultrabajo (refrigeración + tipo de adsorción), calefacción por traza |
| Componentes metálicos |
Espacio libre de expansión |
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
| Componentes de control |
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
| Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
|
