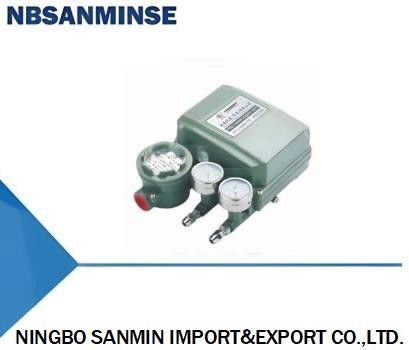

Serie ZPD eléctrica y de gas localizador de válvulas
|
 |
QZD2000 La función del convertidor electro-gas es convertir la señal eléctrica de salida del regulador en una señal de gas.
Posicionamiento de válvula electro-gas de la serie ZPD2000 y uso de la válvula, la señal eléctrica de salida del regulador, en la señal de gas de la válvula de accionamiento, puede superar la fuerza de desequilibrio del núcleo de la válvula de la diferencia de presión del medio y la fricción del vástago de la válvula y la función de empaque, mejorar la velocidad de acción de la válvula, para garantizar que el regulador se posicione de acuerdo con la señal de salida correcta del regulador.
|
| Error intrínseco |
+1% (Acción simple); +1.5% (Acción doble) |
| Error de histéresis |
1% (Acción simple): 1.5% (Acción doble) |
| Banda muerta |
0.4% (Acción simple); 0.8% (Acción doble) |
| Recorrido nominal |
0-(10-100)mm; 0-(50--75° -90°) Recorrido angular |
| Presión de aire |
0.14-0.55MPa |
| Presión de salida |
4-20mA.CC: 0-10mA.CC (Proceso separable) |
| Presión de salida |
0.02-0.5MPa |
| Conexión de aire |
Tipo de acción simple: 450L/h (Suministro de gas 0.14MPa) Tipo de acción doble: 3600L/h (Suministro de gas 0.55MPa) |
| Característica de salida |
Lineal, Porcentaje igual |
| Temperatura ambiente |
-35~+60°C -20~+60°C (Tipo de seguridad intrínseca) |
| Humedad relativa |
10%~90% |
| Impedancia de entrada |
4-20mA.CC 300+100 (20°C Tiempo) 0-10mA.CC 1000+300 (20°C Tiempo) |
| Conexión de suministro de aire |
M10x1, p6 Conectar latón |
| Interfaz de alimentación |
NPT1/2 (M22x1.5) |
| Material de la carcasa |
Aleación de aluminio |
| Dimensiones generales |
203×160×105mm |
| Peso |
2.8Kg |
| ModeloTipo de acción |
Señal de entrada |
Presión de salida |
Caja antideflagranteQZD2 |
1 Acción simple |
|
1 4~20mADC
|
1 0.02-0.1MPa (o) 0-0.5MPa (estándar) |
D Tipo antideflagrante |
2 Acción doble |
2 Señales de relé 4-12; 12-20mADC |
| 2 0.04-0.2MPa |
E Tipo a prueba de intemperie |
3 0-10mA.CC |
3 0.08-0.2MPa |
|
I Tipo de seguridad intrínseca antideflagrante Ex ia IICT6 GB |
4 Señales de relé 0-5; 5-10mA.CC |
P: ¿Podrían ofrecer muestras gratuitas? |
|
R: Sí, |
|
|
pero depende de los productos,
por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055 P: ¿Cuál es su alcance comercial? R: Nuestro alcance comercial es
servicio de exportador de piezas de automatización con contenedor completo, y venta de
cilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, Válvula de latón, válvula hidráulica, cilindro hidráulico,aire y aceite accesorios , manómetro etc.P:¿Qué tipos de productos pueden fabricar?
R: Podemos fabricar muchos tipos de acero inoxidable,, latón, aluminioprocesamiento de materiales.
como altapresión Válvula / válvula solenoide / válvula eléctrica /válvula de agua/válvula neumática/ cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos fabricarlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Pueden proporcionar productos originales de marcas neumáticas e hidráulicas famosas?R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Hay garantía disponible?
R: Sí, normalmente los productos tienen un año de garantía de calidad.
P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
Contramedidas para entornos de frío extremo La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.
La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y frecuencia incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo y el resorte de la válvula,
entorno
caliente, vibración fuerte, etc.
P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos?Punto clave Contramedidas para entornos de alta temperatura
Contramedidas para entornos de frío extremo Sellos
| Fluororrubero, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
Lubricación |
| Grasa sintética de alta temperatura (baja volatilidad) |
Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad) |
Tratamiento del suministro de aire |
| Reforzar el enfriamiento, eliminación eficiente de agua |
Secado de punto de rocío ultrabajo (tipo refrigeración + adsorción), calefacción de traza |
Componentes metálicos |
| Reservar espacio de expansión |
Seleccionar materiales con tenacidad a baja temperatura, prevenir fugas por contracción en frío |
Componentes de control |
| Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, prevenir condensación en frío |
Instalación |
| Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
|
|
