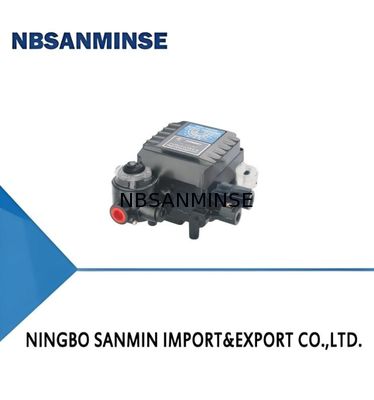

| Localizador de válvulas eléctricas y de gas serie CN1000 |
|
|
1. Certificación CE.
2. Grado de protección contra explosiones (Ex ia IIBT6 Gb, Ex dmb IIBT6 Gb, Ex dmb IICT6 Gb).
3. Certificación IP66.
4. Alta vibración (sin influencia en 5-200 Hz).
5. Interfaces eléctricas de forma porosa, conversión a cualquier dirección.
6. Calibración simple, fácil de implementar, conversión de reacción.
7. No es necesario cambiar, 1/2 partes iguales pueden completar el control.
8. Diseño de estructura modular para piezas, fácil de reparar y mantener.
9. Fácil conexión de retroalimentación.
|
Primero, Descripción general del producto
El posicionador eléctrico y la válvula de control neumático de la serie CN1000 constituyen un circuito de control de bucle cerrado. Para convertir la señal de corriente continua del sistema de control en la acción de la válvula de control de gas. Al mismo tiempo, según la apertura del regulador de retroalimentación, la posición de la válvula puede ser un posicionamiento correcto según las señales de control de salida del sistema. El localizador eléctrico está disponible en los tipos de actuadores neumáticos de acción simple (retorno por resorte) y de doble acción. |
| Modelo |
CN1000L
|
CN1000R |
Proyecto |
Rectorecorrido
|
Ángulorecorrido
|
| M |
C |
M |
C |
| Input señal |
4~20mA CC |
Suministro presión |
1.4~7kgf/cm2(20~100psi) |
| Impedancia |
250±15Ω |
Carrera |
10~150mm 0~90° |
| Tinterfaz de tráquea |
NPT1/4 |
Interfaz de alimentación |
NPT1/2(G1/2) |
| roteccióninterNPT1/8 |
Grado de protección contra explosiones |
Ex dmb IIB(C)T6 Gb Ex ia IIB(C)T6 Gb |
P |
| rotección gradoIP66 |
L |
inealidad±1%FS ±2%FS |
Temperatura ambiente |
| -20℃~70℃ |
Histéresis |
±1%FS |
S |
| ensibilidad±0.2%FS±0.5%FS |
A |
consumo de aire3LPM(Sup=1.4kgf/cm2,20psi) |
Repetibilidad |
| ±0.5% |
F |
lujo capacidad80LPM(Sup=1.4kgf/cm2,20psi) |
M |
| aterialAluminio fundido |
W |
| R: Podemos fabricar muchos tipos de acero inoxidable,2.7kg(6 lb) 2.8kg(6.2 Ib) |
CN1000 |
|
L
|
linealS |
Acción simpleM |
Ex dmb IIBT 6 Gb1 10 ~ 40 mm (tipo rectilíneo) |
M6x40L (tipo rotativo)
1
|
Volumen del actuador inferior a 90cm³
0
|
NoR |
| Tipo rotativoD |
Doble acciónC |
Ex dmb IICT 6 Gb2 40 ~ 70 mm (tipo rectilíneo) |
M6x63L (giro)
2 Volumen del actuador de 90 a 180 cm³
|
1 +PTM (retroalimentación de posición de válvula incorporada) |
_____ |
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
Ex ia IIB T6 Gb3 70~100mm (lineal) |
M8x40L (tipo rotativo)
3 Volumen del actuador superior a 180cm³
|
2 +PTM (retroalimentación de posición de válvula externa) |
_____ |
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
Ex ia IIC T6 Gb4 100~130mm (lineal) |
M8x63L (tipo rotativo)
_____
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
_____ |
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
No a prueba de explosiones5 130~150mm (lineal)
|
NAMUR (tipo rotativo)
_____
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
_____ |
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
5 +PTM+L/S (retroalimentación de posición de válvula e interruptor de límite incorporados)
|
¿Q: Podría ofrecer muestras gratuitas? |
R: Sí,
pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055 ¿Q: Cuál es su alcance comercial?
R: Nuestro alcance comercial es
servicio de exportación de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, Válvula de latón, válvula hidráulica, cilindro hidráulico,aire y aceite accesorios, manómetro etc.¿Q:
¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable,,
latón, aluminioprocesamiento de materiales. como altapresiónVálvula / válvula solenoide / válvula eléctrica válvula de agua/ válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.¿Q: ¿Se puede fabricar el producto con nuestro logotipo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedores OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.
¿Q: ¿Puede proporcionar productos de marcas neumáticas e hidráulicas e instrumentos originales y famosos?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
¿Q:
¿Hay garantía disponible?
Punto clave ¿Q: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.
La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte. ¿Q: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
¿Q: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo de la válvula y el resorte,
ambiente
caliente, vibración fuerte, etc.¿Q: ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura?
Punto clave Contramedidas para entornos de alta temperatura
| Contramedidas para entornos de frío extremo |
Sellos |
Caucho de flúor, PTFE |
| Nitrilo a baja temperatura, caucho de silicona, poliuretano |
Lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
| Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad) |
Tratamiento del suministro de aire |
Reforzar el enfriamiento, eliminación eficiente de agua |
| Secado de punto de rocío ultrabajo (refrigeración + tipo adsorción), calefacción por traza |
Componentes metálicos |
Reservar espacio de expansión |
| Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
Componentes de control |
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
| Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
| Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
