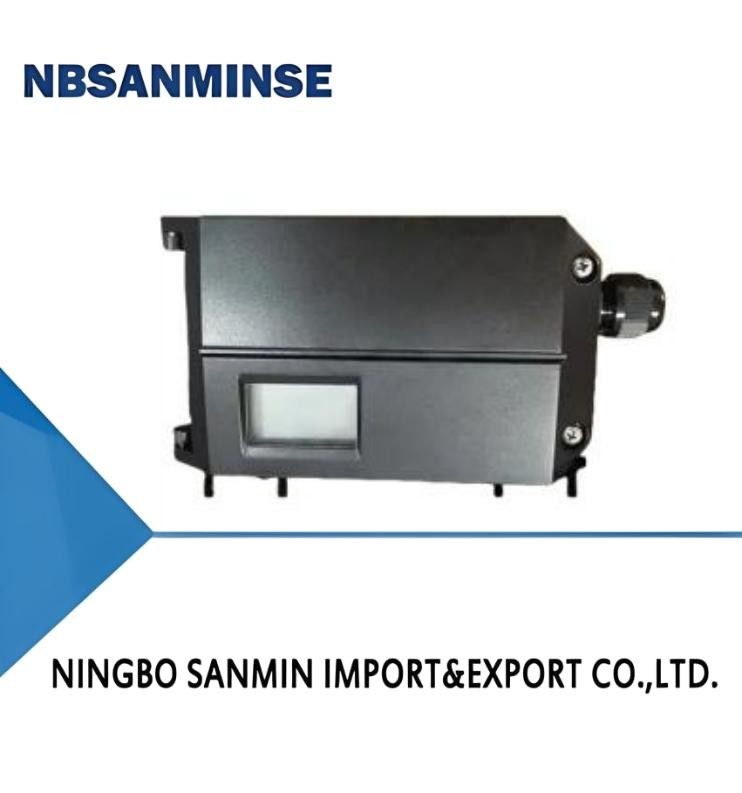

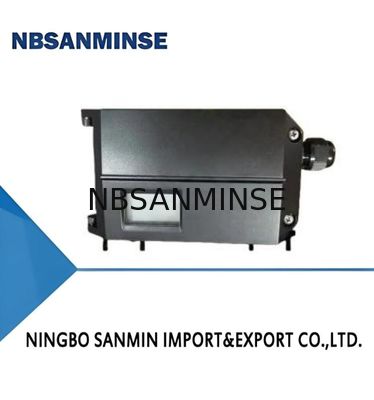

CN8000 Sanmin Serie de posicionador eléctrico inteligente de válvulas

1. Lea atentamente las instrucciones de instalación antes de instalar el posicionador. Instale el posicionador de acuerdo con los requisitos de instalación descritos. Tenga en cuenta algunos puntos clave de la instalación. Por ejemplo, confirme la posición inicial del posicionador o el eje de retroalimentación del sensor de tipo remoto antes de la instalación. No gire el eje de retroalimentación 360° durante el proceso de instalación. Para los posicionadores de carrera lineal convencionales, asegúrese de que el plano superior de la carcasa del posicionador esté en ángulo recto con el eje principal de la válvula. Dentro del rango de carrera de la válvula, el ángulo de rotación de la varilla de retroalimentación del posicionador cumple con los requisitos de instalación.
2. Después de instalar el posicionador en la válvula, conecte la fuente de aire y el cableado eléctrico. Asegúrese de que la presión de la fuente de aire pueda abrir completamente la válvula. Introduzca una señal de 4 - 20 mA para energizar el posicionador.
3. Cuando el posicionador está encendido, el sistema se encuentra en un estado no inicializado antes de que se complete la función de inicialización. La indicación de la pantalla es NOINI, y la interfaz primero muestra el valor porcentual del sensor.

Descripción general del producto
Los posicionadores de válvula electroneumáticos inteligentes de la serie CN8000 se utilizan junto con actuadores neumáticos. Reciben una señal de corriente continua de 4 - 20 mA del sistema de control automático para obtener el punto de ajuste de control de la posición de la válvula. Mientras tanto, recopilan la señal del sensor de posición para obtener la posición real de la válvula. A través del procesamiento computacional del software de control para estos dos valores, controlan la entrada y salida de aire del actuador neumático, impulsando la posición de la válvula para que alcance el punto de ajuste.

Versión general: -20℃ ~ + 70℃

Versión de baja temperatura: -40℃ ~ + 70℃

La temperatura máxima a prueba de explosiones en un entorno T4 es + 60℃. La temperatura máxima a prueba de explosiones en un entorno T6 es + 40℃

Aire requisitos de la fuente

Cumplimiento con ISO 8573-1

Tamaño y densidad de partículas sólidas: clase 3

Punto de rocío: clase 3

Contenido de aceite: clase 3

Resistencia a la vibración

0.15 mm, 10 Hz-60 Hz, 20 ciclos / eje

20 m/s², 60 Hz-500 Hz, 20 ciclos / eje

Rango recomendado para el funcionamiento continuo de toda la válvula de control 20 m/s² sin pico de resonancia

Entrada
2 bar: 4.8 Nm³/h
4 bar: 8.0 Nm³/h
6 bar: 11.2 Nm³/h

Escape (reinicio)
2 Bar: 5.9 Nm³/h
4 bar: 9.8 Nm³/h
6 bar: 13.7 Nm³/h

Escape (mantener-posición)
2 bar: 6.6 Nm³/h
4 bar: 11.1 Nm³/h
6 bar: 15.6 Nm³/h
