TXK regulador de presión fiable en el sitio Instrumento de instalación

Lugar de origen:	China.	Nombre de la marca:	NBSANMINSE
Certificación:	CE	Número de modelo:	TXK

Información detallada
Elemento de conmutación:	Microinterruptor	Temperatura ambiente.:	-20 °C a 60 °C
temporeros medios.:	0 °C a 80 °C	Error de la repetibilidad:	1% o 0,5%
Resaltar:	Regulador de interruptores de presión fiable , En el controlador de interruptor de presión de sitio

Descripción de producto

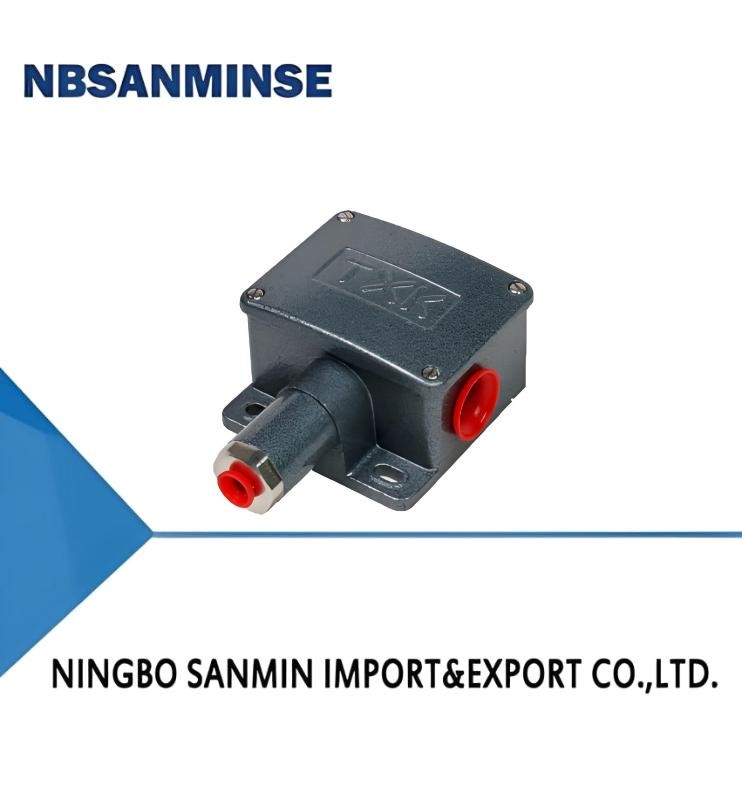

TXK regulador de presión fiable en el sitio Instrumento de instalación 0

1, Visión general
El interruptor de presión TXK es un instrumento de instalación en el lugar confiable.que tiene una excelente resistencia sísmica y a la sobrepresiónSe utiliza ampliamente en industrias como el petróleo, la química, la energía térmica, la termoeléctrica, la metalurgia, los productos farmacéuticos, etc.Su rango de cobertura es -0.1MPa ~ 27.5MPa.
2, Desempeño técnico

Viscosidad de trabajo	1x10-3m²/s
Elemento de conmutación	microinterruptor
Calificaciones de los recintos	Protección IP65
Temperatura ambiente	-20 °C a 60 °C
Temperatura media	0 °C a 80 °C
Ejecutivo antivibración	40 m/s²
Error de repetibilidad	1% o00,5%
Capacidad de contacto	Máximo 220V CA, ≤ 5A

3, Especificaciones

Rango de ajuste del valor de ajuste de la presión	Diferencia de cambio no superior a	**Presión admisible (Mpa)	Dimensiones exteriores	Frecuencia de cambio/minuto	Material de membrana	El hilo interno de la interfaz
-100 ~ 0KPa	3 KPa	1.3	03	30	Acero inoxidable o poliimida	El NPT1/4
-100 ~ 100 KPa	3 KPa	1.3	02	30	Acero inoxidable o poliimida	El NPT1/4
0 a 100 KPa	3 KPa	1.3	03	30	Acero inoxidable o poliimida	El NPT1/4
5 ~ 170 KPa	2 KPa	1.3	02	30	Acero inoxidable o poliimida	El NPT1/4
5 ~ 210KPa	5 KPa	1.3	01	30	Acero inoxidable o poliimida	El NPT1/4
10 a 350 KPa	4 KPa	1.3	02	30	Acero inoxidable o poliimida	El NPT1/4
20 a 700 KPa	15 KPa	1.5	01	30	Acero inoxidable o poliimida	El NPT1/4
0.15 a 1.2MPa	0.02MPa	3	01	30	Acero inoxidable o poliimida	El NPT1/4
0.25 a 2.5MPa	0.04MPa	5	01	30	Acero inoxidable o poliimida	El NPT1/4
0.37 ~ 3.7MPa	0.08MPa	6	01	30	Acero inoxidable o poliimida	El NPT1/4
0.7 ~ 7MPa	0.12MPa	10	01	30	Acero inoxidable o poliimida	El NPT1/4
1.2~12MPa	0.15MPa	17.5	01	30	Acero inoxidable o poliimida	El NPT1/4
3.5 ~ 27.5MPa	1MPa	34	01	30	Acero inoxidable o poliimida	El NPT1/4

4, Tabla de selección

TXK -□ □-□-□-□ 1 2 3 4 5
1. Forma del producto
01	convención	02	de doble contacto	03	Ex d
04	Presión diferencial inferior	05	Presión diferencial superior e inferior	06	Alta presión hidrostática
07	el horno
2. Concha
No reconocido	Estilo regular	RN	Modelo de doble contacto	LC	Modelo a prueba de explosión ordinario
B. El trabajo	Modelo a prueba de explosión con ventana de visión pequeña	El número de	Conchas de horno
3Tipo de diafragma
01	poliéster	02	de acero inoxidable	03	el caucho
4. hilo de conexión (personalizable según sea necesario)
01	En el caso de los países en desarrollo
5- Rango.			Consulte el cuadro de comparación del intervalo
Ejemplo de selección: TXK-01NN-02-01-001 Regulador de presión TXK, forma del producto: regular, concha: regular, forma del diafragma: acero inoxidable, hilo de conexión: NPT1/4 interno, rango: 3.5-27.5MPa.

Cuadro de comparación de los rangos

Código	Rango de acción	Las notas	Código	Rango de acción	Las notas
001	3.5 a 27.5MPa	Presión convencional	002	1.2-12MPa	Presión convencional
003	0.7-7MPa	Presión convencional	004	0.37-3.7MPa	Presión convencional
005	0.25-2,5MPa	Presión convencional	006	0.15-1.2MPa	Presión convencional
007	20 a 700 KPa	Presión convencional	008	10 a 350 KPa	Presión convencional
009	5 a 210 KPa	Presión convencional	010	5 a 170 KPa	Presión convencional
011	0 a 100 KPa	Presión convencional	012	-100-0 KPa	Presión convencional
013	-100-100 KPa	Presión convencional	014	25 KPa	Alta presión hidrostática
015	0 a 60 KPa	Presión diferencial inferior	016	20 a 200 KPa	Presión diferencial inferior
017	50 a 500 KPa	Presión diferencial inferior	018	- 0,5-0,5 KPa	Diferencial de presión del horno
019	- 3 a 3 KPa	Diferencial de presión del horno	020	-6-6KPa	Diferencial de presión del horno
021	-12-12KPa	Diferencial de presión del horno

5Método de depuración y diagrama de cableado del interruptor
Vuelva la tuerca de ajuste a un estado de debilidad básica, conecte los cables C, NO, NC del interruptor a la luz de señal.conectar la luz de señal a una luz verde (C es el terminal común, y cuando C está conectado a NC en la fábrica, la luz verde se iluminará), y ajustar la tuerca de ajuste hacia arriba y hacia abajo de acuerdo con el indicador de punto de ajuste para establecerlo en el punto de ajuste deseado.(La presión hacia abajo aumenta y la presión hacia arriba disminuye).

TXK regulador de presión fiable en el sitio Instrumento de instalación 1

6Apariencia y dimensiones de la instalación

TXK regulador de presión fiable en el sitio Instrumento de instalación 2

TXK regulador de presión fiable en el sitio Instrumento de instalación 3

TXK regulador de presión fiable en el sitio Instrumento de instalación 4
