Datos del producto:
|
| Elemento de conmutación: | Microswitch | Temperatura ambiente.: | -40 ℃ ~ 60 ℃ |
|---|---|---|---|
| temporeros medios.: | 0~80℃ | Error de la repetibilidad: | 00,5% o 1% |
| Garantía: | 1 año | ||
| Resaltar: | micro interruptor de presión a prueba de explosiones,Controlador de interruptor de presión a prueba de explosiones |
||
![]()
1, Descripción general

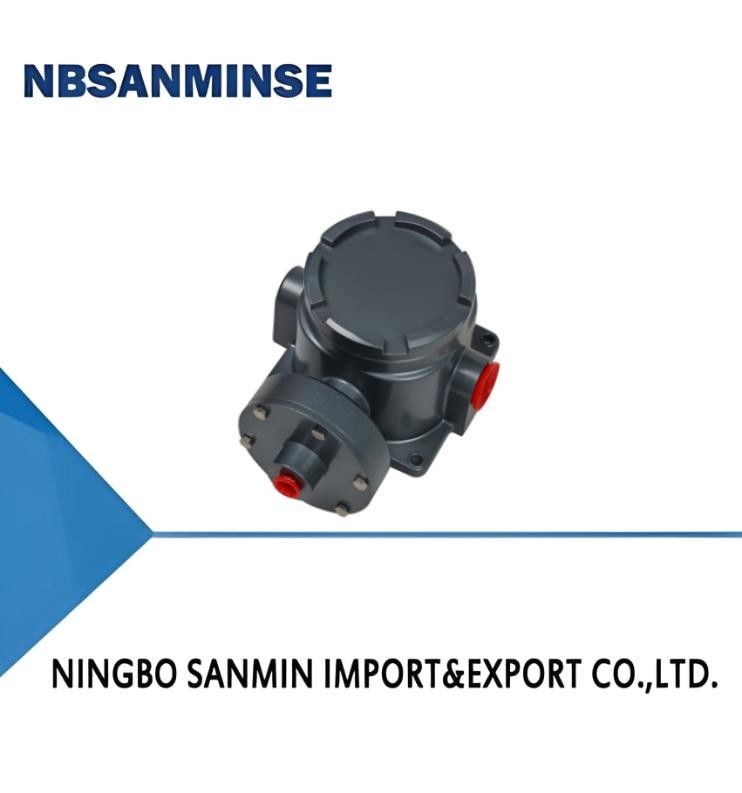

El principio de funcionamiento del controlador de presión a prueba de explosiones TXK se basa principalmente en la deformación elástica de los componentes de prueba (como los diafragmas), que impulsa los componentes funcionales (como los microinterruptores) a producir acciones rápidas de salto de conmutación a través de esta deformación. Específicamente, cuando se aplica la presión del medio medido (controlado) al elemento de prueba, provocará que el extremo libre del diafragma produzca un desplazamiento elástico correspondiente. Este desplazamiento impulsará el botón (varilla de empuje) en el microinterruptor conectado al extremo de la tubería para producir acciones correspondientes. Cuando la presión alcanza el valor de control establecido, los contactos del interruptor cambiarán, provocando que el circuito en el sistema de control se desconecte o se conecte, logrando así el propósito de control automático y señalización.
El controlador de presión a prueba de explosiones TXK generalmente consta de un sistema de medición, un dispositivo de control, un mecanismo de ajuste, una carcasa, una toma de corriente, etc. El diafragma en el sistema de medición detecta los cambios de presión a través de su deformación elástica, mientras que el microinterruptor en el dispositivo de control responde rápidamente a esta señal de presión y realiza operaciones de encendido/apagado del circuito. Este diseño permite que el controlador de presión a prueba de explosiones funcione de manera estable en diversos entornos industriales, especialmente en aplicaciones que requieren alta fiabilidad y seguridad.
2, Rendimiento técnico
|
Viscosidad de trabajo |
<1 × 10-3m2/s |
Temperatura del medio |
0~80℃ |
|
Elemento de conmutación |
microinterruptor |
Rendimiento antivibración |
20m/s2 |
|
Nivel de protección contra explosiones de polvo |
Exdb Ⅱ CT4~T6 Gb |
Número de certificado de protección contra explosiones |
GYB24.2900X |
|
Grados de protección proporcionados por la carcasa |
IP66(Cumple con DIN40050 y es equivalente a IP66 en GB4208) |
Error de repetibilidad |
0.5% o 1% |
|
Temperatura ambiente |
-40℃~60℃ |
Capacidad de contacto |
AC 220V 6A(Resistivo) |
3, Especificaciones
|
|
|
|
Dimensiones externas |
|
Material de la membrana |
|
|
-100~0KPa |
2KPa |
1.3 |
|
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1.3 |
|
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
10~350KPa |
3KPa |
1.3 |
02 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
20~700KPa |
12KPa |
5 |
01 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
0.15~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
|
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
Acero inoxidable o poliimida |
NPT1/4 |
4, Tabla de selección
|
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
|
1. Forma del producto |
|||||
|
01 |
convención |
02 |
doble contacto |
|
EEx d |
|
04 |
Presión diferencial inferior |
05 |
Presión diferencial superior e inferior |
06 |
Alta presión hidrostática |
|
07 |
horno |
||||
|
2. Carcasa |
|||||
|
NN |
Estilo regular |
RN |
Modelo de doble contacto |
LC |
Modelo ordinario a prueba de explosiones |
|
B |
Modelo a prueba de explosiones con pequeña ventana de visualización |
AL |
Carcasa de horno |
||
|
3. Tipo de diafragma |
|||||
|
01 |
poli |
02 |
acero inoxidable |
|
caucho |
|
4. Rosca de conexión (personalizable según sea necesario) |
|||||
|
01 |
NPT1/4 内 |
||||
|
5. Rango |
Consulte la tabla de comparación de rangos |
||||
|
Controlador a prueba de explosiones TXK, forma del producto: a prueba de explosiones, carcasa: tipo ordinario a prueba de explosiones, forma del diafragma: acero inoxidable, rosca de conexión: NPT1/4 interna, rango: 0.25-2.5MPa. |
|||||
Tabla de comparación de rangos
|
código |
rango |
notas |
código |
rango |
notas |
|
001 |
3.5-27.5MPa |
Presión convencional |
002 |
1.2-12MPa |
Presión convencional |
|
003 |
0.7-7MPa |
Presión convencional |
004 |
0.37-3.7MPa |
Presión convencional |
|
005 |
0.25-2.5MPa |
Presión convencional |
006 |
0.15-1.2MPa |
Presión convencional |
|
007 |
20-700KPa |
Presión convencional |
008 |
10-350KPa |
Presión convencional |
|
009 |
5-210KPa |
Presión convencional |
010 |
5-170KPa |
Presión convencional |
|
011 |
0-100KPa |
Presión convencional |
012 |
﹣100-0KPa |
Presión convencional |
|
013 |
﹣100-100KPa |
Presión convencional |
014 |
25KPa |
Alta presión hidrostática |
|
015 |
0-60KPa |
Presión diferencial inferior |
016 |
20-200KPa |
Presión diferencial inferior |
|
017 |
50-500KPa |
Presión diferencial inferior |
018 |
﹣0.5-0.5KPa |
Presión diferencial de horno |
|
019 |
﹣3-3KPa |
Presión diferencial de horno |
020 |
﹣6-6KPa |
Presión diferencial de horno |
|
021 |
﹣12-12KPa |
Presión diferencial de horno |
5, Método de depuración y diagrama de cableado del interruptor
Devuelva la tuerca de ajuste a un estado de debilidad básica, conecte los cables C, NO, NC del interruptor a la luz de señal. Observe el estado de la luz de señal, conecte la luz de señal a una luz verde (C es el terminal común y cuando C y NO están conectados en fábrica, la luz verde se encenderá), y ajuste la tuerca de ajuste hacia arriba y hacia abajo según el indicador de punto de ajuste para establecerlo en el punto de ajuste deseado. (La presión descendente aumenta, la presión ascendente disminuye)
![]()
6, Dimensiones de apariencia e instalación
![]()
01
![]()
02
![]()
P: ¿Podrían ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportación de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.
P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable
,latón, aluminio procesamiento de materiales.como altapresiónVálvula / válvula solenoide / válvula eléctrica / válvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.
P: ¿Pueden proporcionar productos originales de marcas neumáticas e hidráulicas famosas?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos? R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado. La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte,
entornocaliente, vibración fuerte, etc. P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos? Punto clave
| Contramedidas para entornos de alta temperatura | Contramedidas para entornos de frío extremo | Sellos |
| Caucho de flúor, PTFE | Nitrilo de baja temperatura, caucho de silicona, poliuretano | Lubricación |
| Grasa sintética de alta temperatura (baja volatilidad) | Grasa de baja temperatura (bajo punto de fluidez, baja viscosidad) | Tratamiento del suministro de aire |
| Fortalecer el enfriamiento, eliminación eficiente de agua | Secado de punto de rocío ultrabajo (refrigeración + tipo de adsorción), calefacción por trazas | Componentes metálicos |
| Reservar espacio de expansión | Seleccionar materiales con tenacidad a baja temperatura, evitar fugas debido a la contracción por frío | Componentes de control |
| Bobinas de alto grado de resistencia al calor, disipación de calor, bajo consumo de energía | Instalar cajas de aislamiento, calefacción local, evitar la condensación por frío | Instalación |
| Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico | Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico | 03 |
