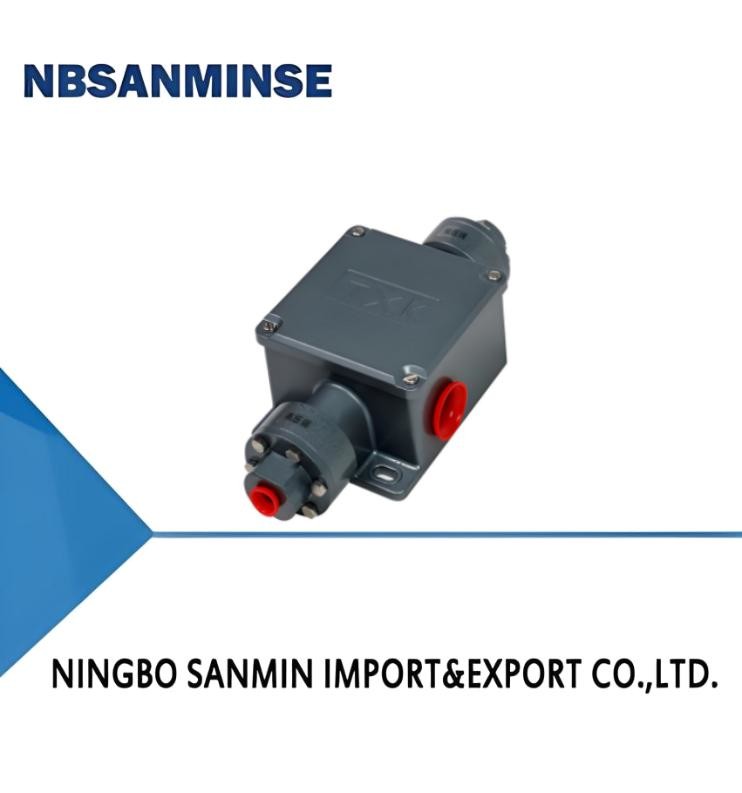

1, Visión general
Los interruptores de presión diferencial TXK se pueden utilizar ampliamente en refrigeradores refrigerados por aire o agua grandes, medianos y pequeños, utilizando intercambiadores de calor de placa, intercambiadores de calor de manga,y intercambiadores de calor de caparazón y tubo para el control del caudal de agua y el seguimiento del estado de la bomba y del filtro de aguaTambién se utiliza ampliamente en la detección de gases, medios no corrosivos, medición de la presión absoluta y la presión del medidor, y se utiliza ampliamente en aire acondicionado y salas limpias, ventilador y control de soplado del filtro,control de los niveles de líquido y líquido.
2, Desempeño técnico
|
Viscosidad de trabajo
|
1x10-3m2/s
|
|
Elemento de conmutación
|
microinterruptor
|
|
Calificaciones de los recintos
|
Protección IP65
|
|
Temperatura ambiente
|
-20 °C a 60 °C
|
|
Temperatura media
|
0 °C a 80 °C
|
|
Ejecutivo antivibración
|
Max 20m/s²
|
|
Error de repetibilidad
|
No másEl 1%
|
|
Capacidad de contacto
|
Máximo 220V CA, ≤ 5A
|
3, Especificaciones
|
Rango de ajuste del valor de ajuste de la presión
|
Diferencia de cambio no superior a
|
**Presión admisible (Mpa)
|
Dimensiones exteriores
|
Frecuencia de cambio/minuto
|
Material de membrana
|
El hilo interno de la interfaz
|
|
0.5 a 3 KPa
|
0.2KPa
|
1
|
01
|
15
|
Acero inoxidable o caucho
|
El NPT1/4
|
|
1 a 10 KPa
|
0.5KPa
|
1.2
|
01
|
15
|
Acero inoxidable o caucho
|
El NPT1/4
|
|
1 a 16 KPa
|
1.5KPa
|
1.5
|
01
|
15
|
Acero inoxidable o caucho
|
El NPT1/4
|
|
25 ~ 105 KPa
|
1.8KPa
|
3.5
|
01
|
15
|
Acero inoxidable o caucho
|
El NPT1/4
|
|
Se aplicarán las siguientes medidas:
|
2 KPa
|
5
|
01
|
15
|
Acero inoxidable o caucho
|
El NPT1/4
|
4, Tabla de selección
|
TXK -□ □-□-□-□
1 2 3 4 5
|
|
1. Forma del producto
|
|
01
|
convención
|
02
|
de doble contacto
|
03
|
Ex d
|
|
04
|
Presión diferencial inferior
|
05
|
Presión diferencial superior e inferior
|
06
|
Alta presión hidrostática
|
|
07
|
el horno
|
|
|
|
|
|
2. Concha
|
|
No reconocido
|
Estilo regular
|
RN
|
Modelo de doble contacto
|
LC
|
Modelo a prueba de explosión ordinario
|
|
B. El trabajo
|
Modelo a prueba de explosión con ventana de visión pequeña
|
El número de
|
Conchas de horno
|
|
|
|
3Tipo de diafragma
|
|
01
|
poliéster
|
02
|
de acero inoxidable
|
03
|
el caucho
|
|
4. hilo de conexión (personalizable según sea necesario)
|
|
01
|
En el caso de los países en desarrollo
|
|
|
|
|
|
5- Rango.
|
Consulte el cuadro detallado de selección del intervalo
|
|
Ejemplo de selección: TXK-05NN-02-01-009
Regulador de presión diferencial TXK, forma del producto: presión diferencial superior e inferior, carcasa: tipo ordinario, forma del diafragma: acero inoxidable, hilo de conexión: NPT1/4 interno, rango: 5-210KPa. |
Cuadro de comparación de los rangos
|
Código
|
Rango de acción
|
Las notas
|
Código
|
Rango de acción
|
Las notas
|
|
001
|
3.5 a 27.5MPa
|
Presión convencional
|
002
|
1.2-12MPa
|
Presión convencional
|
|
003
|
0.7-7MPa
|
Presión convencional
|
004
|
0.37-3.7MPa
|
Presión convencional
|
|
005
|
0.25-2,5MPa
|
Presión convencional
|
006
|
0.15-1.2MPa
|
Presión convencional
|
|
007
|
20 a 700 KPa
|
Presión convencional
|
008
|
10 a 350 KPa
|
Presión convencional
|
|
009
|
5 a 210 KPa
|
Presión convencional
|
010
|
5 a 170 KPa
|
Presión convencional
|
|
011
|
0 a 100 KPa
|
Presión convencional
|
012
|
- ¿ Qué?El valor de las emisiones de CO2
|
Presión convencional
|
|
013
|
- ¿ Qué?El valor de las emisiones de CO2
|
Presión convencional
|
014
|
25 KPa
|
Alta presión hidrostática
|
|
015
|
0 a 60 KPa
|
Presión diferencial inferior
|
016
|
20 a 200 KPa
|
Presión diferencial inferior
|
|
017
|
50 a 500 KPa
|
Presión diferencial inferior
|
018
|
- ¿ Qué?0.5-0.5KPa
|
Diferencial de presión del horno
|
|
019
|
- ¿ Qué?3 a 3 KPa
|
Diferencial de presión del horno
|
020
|
- ¿ Qué?6 a 6 KPa
|
Diferencial de presión del horno
|
|
021
|
- ¿ Qué?12 a 12 KPa
|
Diferencial de presión del horno
|
|
|
|
5Método de depuración y diagrama de cableado del interruptor
Vuelva la tuerca de ajuste a un estado de debilidad básica, conecte los cables C, NO, NC del interruptor a la luz de señal.conectar la luz de señal a una luz verde (C es el terminal común, y cuando C está conectado a NC en la fábrica, la luz verde se iluminará), y ajustar la tuerca de ajuste hacia arriba y hacia abajo de acuerdo con el indicador de punto de ajuste para establecerlo en el punto de ajuste deseado.(La presión hacia abajo aumenta, la presión ascendente disminuye)
6Apariencia y dimensiones de la instalación
01
P: ¿ Podría ofrecer las muestras gratis?
A: Sí, estoy seguro. pero depende de los productos, Por favor, contáctenos. el nombre de la autoridad competente; o por whatsapp 0086 15168536055
P: ¿ Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio esservicio de piezas de automatización para exportadores con contenedor completo y ventacilindro de aire, tratamiento de la fuente de aire, válvula de solenoide,una válvula de aire,válvula motorizada,Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteel ajuste, medidor de presiónY así sucesivamente.
- ¿ Qué?No¿ Qué tipo de productos puedes hacer?
R: Podemos hacer muchos tipos de acero inoxidable, Latón, aluminioprocesamiento de materiales.como altopresión Válvula / válvula electrónica / válvula eléctricaválvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y demás.
P: ¿ Se puede hacer el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos fabricar. Somos proveedores OEM desde hace años y profesionales para fabricar. Pero necesita darnos la autorización si es posible.
P: ¿Puede suministrar productos originales de marca de instrumentos neumáticos e hidráulicos famosos?
R: Sí, podemos suministrar a empresas como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
- ¿ Qué? ¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector está en el sistema británico o métrico? ¿Cuál es la diferencia entre los hilos PT, NPT y G?
A: ¿Qué quieres decir? El hilo G es cilíndrico y no se sella a sí mismo, lo que requiere juntas adicionales para evitar fugas.y los hilos internos y externos se vuelven más y más apretados cuando se apretanEl sellado se logra mediante la deformación de los hilos, y el sellador o la cinta se utilizan generalmente en conjunto para mejorar el efecto de sellado.
El hilo G es un tubo cilíndrico recto utilizado para conexiones no selladas; el hilo PT es un tubo cónico que se basa en la deformación y el sellado del hilo mismo;NPT es también un tubo cónico con un ángulo de perfil del diente de 60 grados, utilizado principalmente en América del Norte
P: ¿Cómo se convierten las unidades de presión: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: ¿Qué es lo que suele causar el agotamiento de las bobinas de las válvulas solenoides?
R:Voltagem y hz incorrectos, conmutación frecuente, cabeza de piloto entrando en líquido, núcleo de válvula y problema de resorte,Medio ambiente caliente, vibraciones fuertes, etc.
- ¿ Qué? ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?
| Punto de enfoque |
Contramedidas para el medio ambiente de altas temperaturas |
Contramedidas para el ambiente extremadamente frío |
| Las focas |
Caucho fluorado, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| La lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de vertido, baja viscosidad) |
| Tratamiento del suministro de aire |
Refuerzo de la refrigeración, eliminación eficiente del agua |
Seca con punto de rocío muy bajo (tipo de refrigeración + adsorción), rastreo térmico |
| Componentes metálicos |
Acceso a la ampliación de reservas |
Seleccionar materiales con dureza a bajas temperaturas, evitar fugas debido a la contracción en frío |
| Componentes de control |
Las bobinas de alta calidad resistentes al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar la condensación fría |
| Instalación |
Mantener lejos de las fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales aislantes térmicos |
