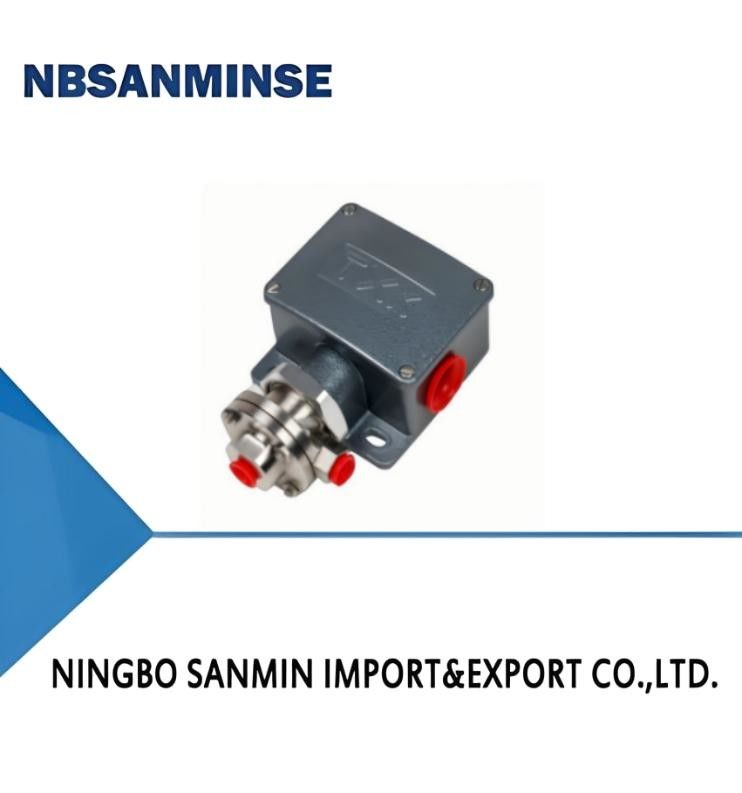

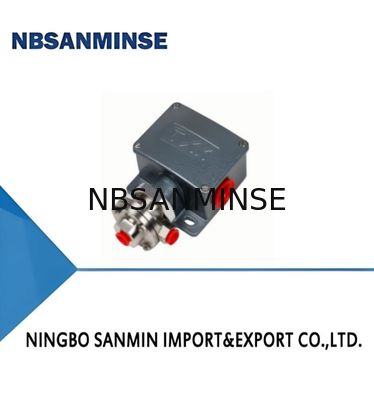

TXK regulador de presión fiable en el sitio Instrumento de instalación
Persona de Contacto : Ina Chen
Número de teléfono : 0086-15168536055
WhatsApp : +8615168536055
Información detallada |
|||
Elemento de conmutación: | Microinterruptor | Temperatura ambiente.: | 0℃-60℃ |
---|---|---|---|
Medium temp.: | 0℃-80℃ | Error de la repetibilidad: | ≤ 1 por ciento |
Resaltar: | Regulador de presión diferencial,un regulador de interruptores de presión de medios no corrosivos |
Descripción de producto
1, Visión general
El interruptor de presión diferencial TXK adopta la inducción de combinación de pistones de diafragma, adecuado para presión diferencial baja a alta, diferentes presiones estáticas,presiones de pulso o velocidades de ciclo en aplicaciones de dinámica de fluidos o procesosPuede utilizarse para aire, gas, aceite, agua y medios no corrosivos.
2, Desempeño técnico
Viscosidad de trabajo |
1x10-3m2/s |
Elemento de conmutación |
microinterruptor |
Calificaciones de los recintos |
Protección IP66 |
Temperatura ambiente |
0°C a 60°C |
Temperatura media |
0 °C a 80 °C |
Ejecutivo antivibración |
Max 40m/s² |
Error de repetibilidad |
No másEl 1% |
Capacidad de contacto |
Máximo 220V CA, ≤ 5A |
3, Especificaciones
Rango de ajuste del valor de ajuste de la presión
|
Diferencia de cambio no superior a
|
**Presión admisible (Mpa)
|
Dimensiones exteriores |
Frecuencia de cambio/minuto
|
Material de membrana |
El hilo interno de la interfaz
|
0 ̊60 KPa |
3 KPa |
3.4 |
01 |
30 |
Acero inoxidable o poliimida |
El NPT1/4 |
20 ‰ 200 KPa |
10 KPa |
3.4 |
01 |
30 |
Acero inoxidable o poliimida |
El NPT1/4 |
50 ∼ 500 KPa |
20 KPa |
3.4 |
01 |
30 |
Acero inoxidable o poliimida |
El NPT1/4 |
20 ¢ 200KPa(RN) |
30 KPa |
3.4 |
02 |
30 |
Acero inoxidable o poliimida |
El NPT1/4 |
4, Tabla de selección
TXK -□ □-□-□-□ 1 2 3 4 5 |
|||||
1. Forma del producto |
|||||
01 |
convención |
02 |
de doble contacto |
03 |
Ex d |
04 |
Presión diferencial inferior |
05 |
Presión diferencial superior e inferior |
06 |
Alta presión hidrostática |
07 |
el horno |
||||
2. Concha |
|||||
No reconocido |
Estilo regular |
RN |
Modelo de doble contacto |
LC |
Modelo a prueba de explosión ordinario |
B. El trabajo |
Modelo a prueba de explosión con ventana de visión pequeña |
El número de |
Conchas de horno |
||
3Tipo de diafragma |
|||||
01 |
poliéster |
02 |
de acero inoxidable |
03 |
el caucho |
4. hilo de conexión (personalizable según sea necesario) |
|||||
01 |
En el caso de los países en desarrollo |
||||
5- Rango. |
Consulte el cuadro detallado de selección del intervalo |
||||
Ejemplo de selección: TXK-04NN-02-01-009 Control de presión diferencial inferior TXK, forma del producto: presión diferencial inferior, carcasa: tipo ordinario, forma del diafragma: acero inoxidable, hilo de conexión: NPT1/4 interno, rango: 5-210KPa.
|
Cuadro de comparación de los rangos
Código |
Rango de acción |
Las notas |
Código |
Rango de acción |
Las notas |
001 |
3.5 a 27.5MPa |
Presión convencional |
002 |
1.2-12MPa |
Presión convencional |
003 |
0.7-7MPa |
Presión convencional |
004 |
0.37-3.7MPa |
Presión convencional |
005 |
0.25-2,5MPa |
Presión convencional |
006 |
0.15-1.2MPa |
Presión convencional |
007 |
20 a 700 KPa |
Presión convencional |
008 |
10 a 350 KPa |
Presión convencional |
009 |
5 a 210 KPa |
Presión convencional |
010 |
5 a 170 KPa |
Presión convencional |
011 |
0 a 100 KPa |
Presión convencional |
012 |
- ¿ Qué?El valor de las emisiones de CO2 |
Presión convencional |
013 |
- ¿ Qué?El valor de las emisiones de CO2 |
Presión convencional |
014 |
25 KPa |
Alta presión hidrostática |
015 |
0 a 60 KPa |
Presión diferencial inferior |
016 |
20 a 200 KPa |
Presión diferencial inferior |
017 |
50 a 500 KPa |
Presión diferencial inferior |
018 |
- ¿ Qué?0.5-0.5KPa |
Diferencial de presión del horno |
019 |
- ¿ Qué?3 a 3 KPa |
Diferencial de presión del horno |
020 |
- ¿ Qué?6 a 6 KPa |
Diferencial de presión del horno |
021 |
- ¿ Qué?12 a 12 KPa |
Diferencial de presión del horno |
5Método de depuración y diagrama de cableado del interruptor
Vuelva la tuerca de ajuste a un estado de debilidad básica, conecte los cables C, NO, NC del interruptor a la luz de señal.conectar la luz de señal a una luz verde (C es el terminal común, y cuando C está conectado a NC en la fábrica, la luz verde se iluminará), y ajustar la tuerca de ajuste hacia arriba y hacia abajo de acuerdo con el indicador de punto de ajuste para establecerlo en el punto de ajuste deseado.(La presión hacia abajo aumenta, la presión ascendente disminuye)
6Apariencia y dimensiones de la instalación
01
02
