1Principio y estructura

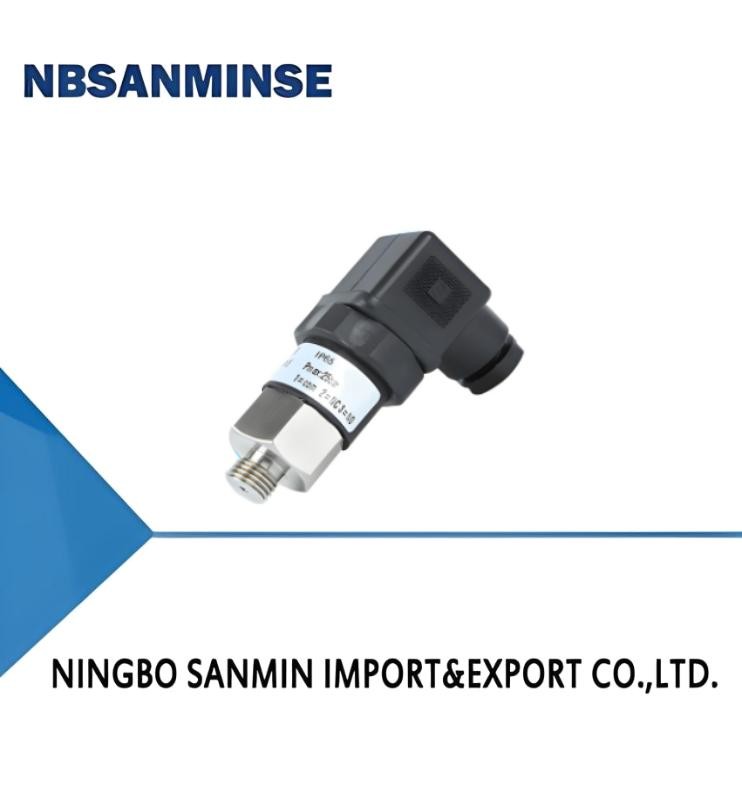

El interruptor de presión/controlador de presión MS-T50 tiene un pistón incorporado conectado a un resorte. Cuando la presión cambia, la cantidad de expansión y contracción del resorte cambia en consecuencia.Cuando la presión alcanza el valor establecido, activará la estructura mecánica preestablecida y enviará una señal de interruptor.
2, Características
El interruptor/controlador de presión MS-T50 (exquisito) tiene una estructura compacta, utiliza enchufes estándar DN, es fácil de conectar y tiene un amplio rango de medición.contactos específicos normalmente abiertos o normalmente cerradosPuede utilizarse para medir la presión del agua y del aceite.
3, Parámetros técnicos
| Rango de medición |
Para más detalles, consulte el cuadro siguiente. |
| El retraso |
10 a 20% del valor fijo (25% a 35%, opcional 1% a 5%) |
| Error en el sistema |
Valor fijo del 3% |
| Producción |
Revestimiento con oro de los contactos normalmente abiertos y normalmente cerrados
≤ 42 V, 1 A de corriente continua
≤ 115 V de corriente continua,0.15A
≤ 42V,3A de corriente alterna
≤ 125 V AC, 3 A
≤ 250 V de corriente alterna0.5A |
| Temperatura media |
-20-85 °C |
| Protección y protección |
Protección IP65 |
| Conexión |
Conexión de terminales |
| El material |
El diafragma: NBR
Pistón: pistón de acero con sello NBR
Conexión de proceso: acero galvanizado/acero inoxidable
Concha: plástico de ingeniería |
4, Tabla de selección
| Material de la interfaz |
Modelo |
**Presión admisible (bares) |
Rango de ajuste (barra) |
Error en el sistema |
Histeresis fija |
Peso (kg) |
| Película |
Es el MS-T50-02.5 |
25 |
0.2- ¿ Qué?2.5 |
El 3% |
Es un 10%. . 20% del valor fijo
- ¿Qué quieres decir? . 35% del valor fijo (opcional)
El 1%. . 5% del valor establecido (opcional) |
0.1 |
| Película |
Se aplicará el método siguiente: |
25 |
0.8- ¿ Qué?5 |
El 3% |
Es un 10%. . 20% del valor fijo
- ¿Qué quieres decir? . 35% del valor fijo (opcional)
El 1%. . 5% del valor establecido (opcional) |
0.1 |
| Película |
Se aplicará el método siguiente: |
25 |
1- ¿ Qué?12 |
El 3% |
Es un 10%. . 20% del valor fijo
- ¿Qué quieres decir? . 35% del valor fijo (opcional)
El 1%. . 5% del valor establecido (opcional) |
0.1 |
| Película |
Se aplicará el método siguiente: |
200 |
5- ¿ Qué?50 |
El 3% |
Es un 10%. . 20% del valor fijo
- ¿Qué quieres decir? . 35% del valor fijo (opcional)
El 1%. . 5% del valor establecido (opcional) |
0.1 |
| el pistón |
Se aplicará el procedimiento siguiente: |
200 |
10- ¿ Qué?100 |
El 3% |
Es un 10%. . 20% del valor fijo
- ¿Qué quieres decir? . 35% del valor fijo (opcional)
El 1%. . 5% del valor establecido (opcional) |
0.1 |
| el pistón |
Se aplicará el procedimiento siguiente: |
300 |
20- ¿ Qué?200 |
El 3% |
Es un 10%. . 20% del valor fijo
- ¿Qué quieres decir? . 35% del valor fijo (opcional)
El 1%. . 5% del valor establecido (opcional) |
0.1 |
| Se trata de un tipo de producto que se utiliza para la fabricación de productos químicos. |
012 |
M. |
M12 y M12 |
H. |
C. Las |
¿Qué quieres decir? |
| Se trata de un tipo de producto que se utiliza para la fabricación de productos químicos. |
|
|
|
|
|
|
|
02.5 |
|
|
|
|
|
|
005 |
|
|
|
|
|
|
012 |
|
|
|
|
|
|
050 |
|
|
|
|
|
|
100 |
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
T. |
|
|
|
el cobre |
|
|
- ¿ Qué? |
|
|
|
acero |
|
|
X. |
|
|
|
Acero inoxidable 304L |
|
|
|
G12 |
|
|
El hilo de interfaz G1/2 |
|
|
|
El G14 |
|
|
El hilo de interfaz G1/4 |
|
|
|
N14 |
|
|
El hilo de interfaz NPT1/4 |
|
|
|
M14 |
|
|
El hilo de interfaz M14 * 1.5 |
|
|
|
M20 |
|
|
El hilo de interfaz M20 * 1.5 |
|
|
|
|
H. |
|
hilo de interfaz hilo externo |
|
|
|
|
|
R |
Salida normalmente abierta+normalmente cerrada |
5Diagrama de cableado
6, Dibujo dimensional
7, Ubicación de la instalación
8, Medios aplicables
9, Método de ajuste
** Paso: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
Paso 2: Ajuste el tamaño del punto de interrupción de presión con un destornillador como se muestra en el diagrama, aumentándolo en el sentido de las agujas del reloj y disminuyéndolo en el sentido contrario.
P: ¿ Podría ofrecer las muestras gratis?
A: Sí, estoy seguro. pero depende de los productos, Por favor, contáctenos. el nombre de la autoridad competente; o por whatsapp 0086 15168536055
P: ¿ Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio esservicio de piezas de automatización para exportadores con contenedor completo y ventacilindro de aire, tratamiento de la fuente de aire, válvula de solenoide,una válvula de aire,válvula motorizada,Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteel ajuste, medidor de presiónY así sucesivamente.
- ¿ Qué?No¿ Qué tipo de productos puedes hacer?
R: Podemos hacer muchos tipos de acero inoxidable, Latón, aluminioprocesamiento de materiales.como altopresión Válvula / válvula electrónica / válvula eléctricaválvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y demás.
P: ¿ Se puede hacer el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos fabricar. Somos proveedores OEM desde hace años y profesionales para fabricar. Pero necesita darnos la autorización si es posible.
P: ¿Puede suministrar productos originales de marca de instrumentos neumáticos e hidráulicos famosos?
R: Sí, podemos suministrar a empresas como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
- ¿ Qué? ¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector está en el sistema británico o métrico? ¿Cuál es la diferencia entre los hilos PT, NPT y G?
A: ¿Qué quieres decir? El hilo G es cilíndrico y no se sella a sí mismo, lo que requiere juntas adicionales para evitar fugas.y los hilos internos y externos se vuelven más y más apretados cuando se apretanEl sellado se logra mediante la deformación de los hilos, y el sellador o la cinta se utilizan generalmente en conjunto para mejorar el efecto de sellado.
El hilo G es un tubo cilíndrico recto utilizado para conexiones no selladas; el hilo PT es un tubo cónico que se basa en la deformación y el sellado del hilo mismo;NPT es también un tubo cónico con un ángulo de perfil del diente de 60 grados, utilizado principalmente en América del Norte
P: ¿Cómo se convierten las unidades de presión: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: ¿Qué es lo que suele causar el agotamiento de las bobinas de las válvulas solenoides?
R:Voltagem y hz incorrectos, conmutación frecuente, cabeza de piloto entrando en líquido, núcleo de válvula y problema de resorte,Medio ambiente caliente, vibraciones fuertes, etc.
- ¿ Qué? ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?
| Punto de enfoque |
Contramedidas para el medio ambiente de altas temperaturas |
Contramedidas para el ambiente extremadamente frío |
| Las focas |
Caucho fluorado, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| La lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de vertido, baja viscosidad) |
| Tratamiento del suministro de aire |
Refuerzo de la refrigeración, eliminación eficiente del agua |
Seca con punto de rocío muy bajo (tipo de refrigeración + adsorción), rastreo térmico |
| Componentes metálicos |
Acceso a la ampliación de reservas |
Seleccionar materiales con dureza a bajas temperaturas, evitar fugas debido a la contracción en frío |
| Componentes de control |
Las bobinas de alta calidad resistentes al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar la condensación fría |
| Instalación |
Mantener lejos de las fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales aislantes térmicos |
