Resumen

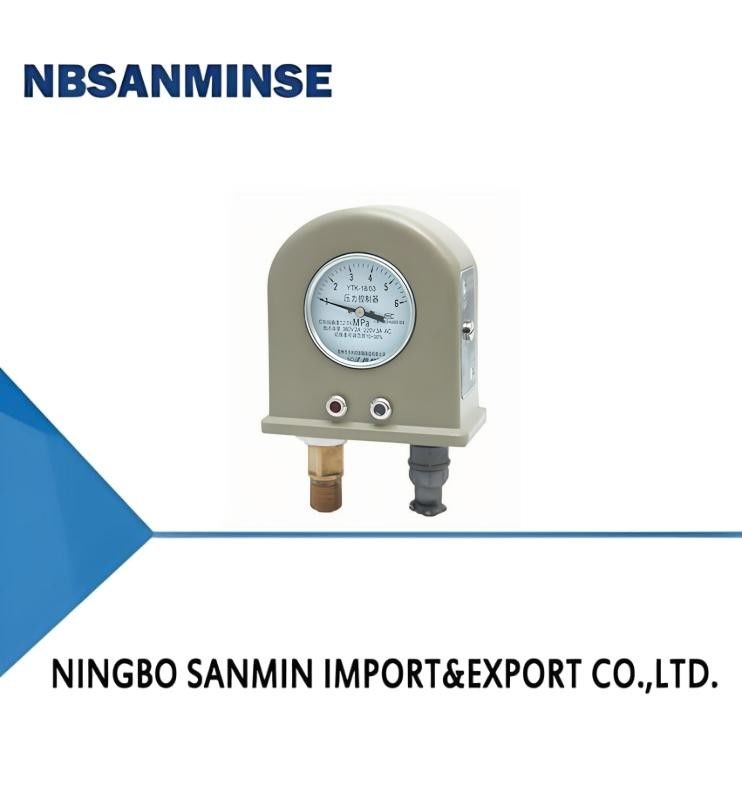

El presostato/controlador de presión TL5125 es adecuado para medir la presión de medios fluidos no explosivos y realizar un control posicional (una posición o dos posiciones).
Un instrumento de control de presión que utiliza elementos elásticos para accionar microinterruptores. Tiene las características de estructura razonable, acción precisa, uso confiable, alta frecuencia de apertura y cierre, buena resistencia a las vibraciones y gran capacidad de contacto.
Según los diferentes tipos de objetos que se prueban (controlan), se fabrican varios tipos, incluidos indicadores de presión e indicadores sin presión (tanto ordinarios como resistentes a la corrosión). Existe un dispositivo que puede ajustar la diferencia de conmutación para ajustar los valores de conmutación superior e inferior del medio medido (controlado) al rango de presión de control apropiado.
Además, hay luces indicadoras de señal para permitir que el circuito de control emita señales luminosas cuando está desconectado o conectado.
Rendimiento Técnico Principal
| Error de valor de ajuste |
±1.5% (Después de la calibración) |
| Error de repetibilidad |
1.5% |
| Error de indicación |
±4% |
| Modo de control |
Control de una posición - normalmente cerrado o normalmente abierto |
| Control de dos posiciones - normalmente cerrado y normalmente abierto |
| Rango de ajuste del punto de ajuste (límite superior del rango de presión) |
Sin valor de indicación: 15~100% |
| Con valor de indicación: 20~75% |
| Diferencia de conmutación (límite superior del rango de presión) |
Una posición (fija): no más del 10% |
| Dos posiciones (ajustable): 10~30% |
| Capacidad de contacto |
CA 380V 2A o CC 220V 3A |
| Fuente de alimentación de trabajo de la luz indicadora de señal |
CA 380V o 220V |
| Rigidez dieléctrica |
CA sinusoidal de 50 Hz 2000 V durante un minuto |
| Entorno de uso |
-25~70°C, Humedad relativa no superior al 90% |
| Influencia de la temperatura |
No superior a 0.8%/10°C (con una desviación de temperatura de 20 ± 5°C) |
| Peso |
1kg |
Tipo y rango de presión
| Tipo |
Rosca externa de la junta |
Catálogo de códigos de pedido |
Catálogo de códigos de pedido (con indicación) |
| 0~0.6 |
M20*1.5 |
TL5125.00-117051 |
TL5125.06-117051 |
| 0~1 |
M20*1.5 |
TL5125.00-119051 |
TL5125.06-119051 |
| 0~1.6 |
M20*1.5 |
TL5125.00-121051 |
TL5125.06-121051 |
| 0~2.5 |
M20*1.5 |
TL5125.00-123051 |
TL5125.06-123051 |
| 0~4 |
M20*1.5 |
TL5125.00-125051 |
TL5125.06-125051 |
| 0~6 |
M20*1.5 |
TL5125.00-126051 |
TL5125.06-126051 |
| 0~10 |
M20*1.5 |
TL5125.00-127051 |
TL5125.06-127051 |
| 0~16 |
M20*1.5 |
TL5125.00-128051 |
TL5125.06-128051 |
| 0~25 |
M20*1.5 |
TL5125.00-129051 |
TL5125.06-129051 |
| 0~40 |
M20*1.5 |
TL5125.00-130051 |
TL5125.06-130051 |
| 0~60 |
M20*1.5 |
TL5125.00-131051 |
TL5125.06-131051 |
P: ¿Podrían ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportación de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico, accesorios de aire y aceite, manómetroetc.P:
¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable,, latón, aluminio
procesamiento de materiales.como alta presiónVálvula / válvula solenoide / válvula eléctrica /válvula de agua/válvula neumática /cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logotipo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedores OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas famosas originales?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Hay garantía disponible?
R: Sí, normalmente los productos tienen un año de garantía de calidad.
Contramedidas para entornos de alta temperatura R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.
La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²? R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo y resorte de la válvula,
entorno
caliente, vibración fuerte, etc.
P:¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos? Punto de enfoque
Contramedidas para entornos de alta temperatura Contramedidas para entornos de frío extremo
| Sellos |
Fluororrubero, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| Lubricación |
Grasa sintética para altas temperaturas (baja volatilidad) |
Grasa para bajas temperaturas (bajo punto de fluidez, baja viscosidad) |
| Tratamiento del suministro de aire |
Fortalecer la refrigeración, eliminación eficiente de agua |
Secado de punto de rocío ultrabajo (refrigeración + tipo de adsorción), calefacción por traza |
| Componentes metálicos |
Espacio de expansión de reserva |
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
| Componentes de control |
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
| Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
|
