Inicio ProductosNeumático de la válvula solenoideCapa de succión plana de la serie SFM especial para chapa de metal oleosa

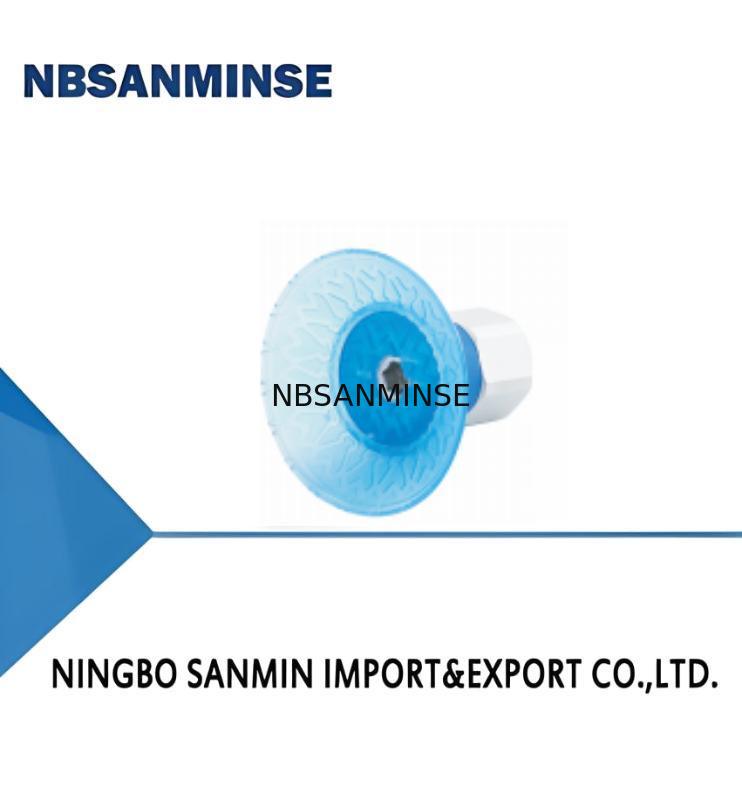

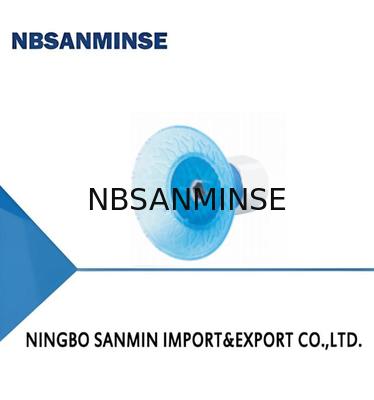

SFM Series Flat Suction Cup Special for Oily Metal Sheet
SFM Series Flat Suction Cup Special for Oily Metal Sheet
Contactar ahora

Capa de succión plana de la serie SFM especial para chapa de metal oleosa

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Nombre de la marca: NBSANMINSE
Model Number: SFM30

Información detallada
Diameter: 30 - φ30mm Connection thread: Nil - Suction cup only
Pull-out force N: 45 Inner volume cm³: 4.5
Min.curve radius of workpiece mm: 25

Descripción de producto

Características
● Carrera comprimida grande, buena flexibilidad
● Material PU
● Estructura de soporte interna de gran área
● Varios tamaños disponibles
Ventajas
● Fácil de ajustar a piezas de trabajo con diferentes formas de superficies
● Larga vida útil y resistencia al desgaste, la resistencia al ozono y al aceite
son excelentes
● Mejora eficazmente la fuerza de fricción entre las ventosas y las piezas de trabajo
● Adecuado para piezas de trabajo con diferentes tamaños y formas
Aplicaciones
● Manipulación de láminas de metal aceitosas
● Manipulación de láminas de metal curvadas
● Manipulación de piezas de metal de estampado automotriz
Capa de succión plana de la serie SFM especial para chapa de metal oleosa 0
Estructura
● Diseño de estructura dividida, las piezas de desgaste se pueden reemplazar por separado
Capa de succión plana de la serie SFM especial para chapa de metal oleosa 1
SFM   50   U   -G3F
③
   ①Serie ②Diámetro ③Material y Dureza ④Conexión rosca
   SFM 30 - Ø30mm U-PU
Nil -Solo ventosa
40 - Ø40mm

G1F   -Rosca hembra G1/8
50 - Ø50mm

G2F -Rosca hembra G1/4
60 - Ø60mm

G3F   -Rosca hembra G3/8
80 - Ø80mm

G2M   -Rosca macho G1/4
100- Ø100mm

  M10M-Rosca macho M10 × 1.5
120- Ø120mm

M14M-Rosca macho M14 × 1.5
RA  -Rectangular  adaptador
Selección
  Modelo Conexión rosca
G2M		 ad
M10M		 M14M G1F G2F G3F RA
  SFM30U
  SFM40U
5FM30U-M10M
5FM40U-M10M
SFM30U-G1F
SFM40U-G1F

SFM30U-RA

SFM40U-RA
  SFM50U 5FM50U-G2M 5FM50U-M10M SFM50U-M14M
SFM50U-G2F SFM50U-G3F SFM50U-RA
  5FM60U 5FM60U-G2M 5FM60U-M10M SFM60U-M14M
SFM60U-G2F SFM60U-G3F SFM60U-RA
  SFM80U 5FMBOU-G2M 5FM80U-M10M SFM8DU-M14M · SFM80U-G2F SFM80U-G3F SFM80U-RA
  5FM100U 5FM100U-G2M 5FM100U-M10M SFM100U-M14M
SFM100U-G2F SFM100U-G3F SFM100U-RA
  SFM120U 5FM120U-G2M 5FM120U-M10M SFM120U-M14M
SFM120U-G2F SFM120U-G3F SFM120U-RA
Parámetros técnicos
Modelo Fuerza de extracción N
Volumen interno		 cm³ Min.curva
  		   radioMPQde
  pieza de trabajoMPQmm
PesoSFM30		 Manguera recomendada
  		 diámetro
mmMPQuds
SFM30		  45
 4.5
25 3.5  6  1  SFM40  112
30 1  SFM60  1  SFM50  112
35 8.5  8  SFM120  SFM60  420
40 11  8  1  SFM80  420
60 21  8  1  SFM100  420
70 35  10  1  SFM120  ● Nota: La tolerancia dimensional cumple con el estándar de tolerancia dimensional de productos de caucho GBT3672.1-2002-1 M3
90 55  10  1  M - Conexión de rosca macho  ● Nota: La tolerancia dimensional cumple con el estándar de tolerancia dimensional de productos de caucho GBT3672.1-2002-1 M3

Capa de succión plana de la serie SFM especial para chapa de metal oleosa 2

Capa de succión plana de la serie SFM especial para chapa de metal oleosa 3

Capa de succión plana de la serie SFM especial para chapa de metal oleosa 4
