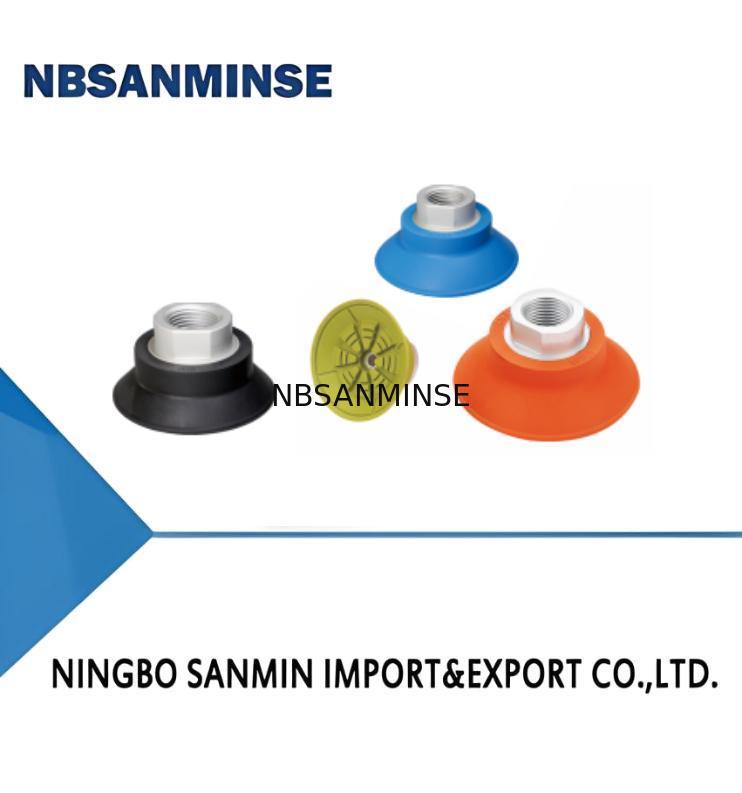

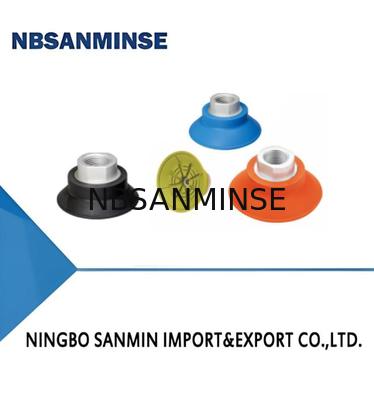

Ventosa plana serie SFF especial para láminas metálicas

Ventosa plana serie SFF especial para láminas metálicas
SFF Series Flat Suction Cup Speical for Metal Sheet
Ventosa plana serie SFF especial para láminas metálicas Ventosa plana serie SFF especial para láminas metálicas

Ampliación de imagen :  Ventosa plana serie SFF especial para láminas metálicas

Datos del producto:
Lugar de origen: China
Nombre de la marca: NBSANMINSE
Certificación: ISO9001
Número de modelo: SFF30
Pago y Envío Términos:
Cantidad de orden mínima: 10 por ciento
Precio: Negociable
Detalles de empaquetado: caja
Tiempo de entrega: 5-30days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 10 000 unidades
Contacto

Ventosa plana serie SFF especial para láminas metálicas

descripción
Extracción vertical: 45 fuerza N Extracción lateral: 35fuerza N
Fuerza de extracción lateral Aceitoso: 33superficie(N) volumen interior: 1,6 cm³
Radio de curvatura mínimo de la pieza de trabajo: 35 mm
Resaltar:

con una capacidad de adsorción superior o igual a 20 kW

,

ventosa de solenoide neumática

,

Succión de chapa metálica serie SFF

Características
◆ Estructura de soporte interna de área grande
◆ Hay varios tamaños disponibles
Ventajas
◆ Mejora eficazmente la fuerza de fricción entre las ventosas
y las piezas de trabajo
◆ La temperatura máxima del material HK es de 250 ℃, se puede utilizar para
recoger láminas de metal a alta temperatura
◆ La temperatura máxima del material HD es de 160 ℃, se puede utilizar para
recoger vidrio a alta temperatura sin dejar marcas
◆ Adecuado para piezas de trabajo con diferentes tamaños y formas
Aplicaciones
◆ Manipulación de láminas de metal aceitosas
◆ Manipulación de láminas de metal y placas de aluminio sin deformación
◆ Se utiliza para la carga y descarga de material durante el mecanizado CNC o de máquinas
procesamiento de herramientas
◆ Manipulación de láminas de metal curvadas
◆ Se utiliza en sistemas de manipulación de piezas metálicas de estampado automotriz
Ventosa plana serie SFF especial para láminas metálicas 0
Estructura
◆ La ventosa y el racor son una estructura de una sola pieza
Ventosa plana serie SFF especial para láminas metálicas 1
SFF      50      N-G3F
  ①      ②         ③     ④
①Serie ②Diámetro   ③Material &Dureza
④Conexión rosca
SFF 30-φ30mm   N -NBR 8  G2F -Rosca hembra G1/4
40-φ40mm   NG-NBR 1.6  G3F -Rosca hembra G3/8
50 -φ50mm   HK -Caucho de temperatura extra alta 65  G2M -Rosca macho G1/4
60-φ60mm   HD-Material de alta temperatura/sin marcas 8  M10M-M10×1.5macho rosca
80-φ80mm

M14M-M14×1.5macho rosca
100-φ100mm

RA -Adaptador rectangular
125-φ125mm


Selección
Modelo Conexión rosca
G2M		 M10M M14M G2F G3F RA
SFF30N-□
 SFF30N-G2M
 SFF30N-M10M
 SFF30N-M14M
 SFF30N-G2F
 SFF30N-G3F
 SFF30N-RA
SFF40N-□
 SFF40N-G2M
 SFF40N-M10M
 SFF40N-M14M
 SFF40N-G2F
 SFF40N-G3F

 SFF40N-RA
SFF50N-□ SF50N-G2M SFF50N-M10M SFF50N-M14M SFF50N-G2F SFF50N-G3F SFF50N-RA
SFF60N-□ SFF60N-G2M SFF60N-M10M SFF60N-M14M SFF60N-G2F SFF60N-G3F SFF60N-RA
SFF80N-□ SFF80N-G2M SFF80N-M10M SFF80N-M14M SFF80N-G2F SFF80N-G3F SFF80N-RA
SFF100N-□ SFF100N-G2M SFF100N-M10M SFF100N-M14M SFF100N-G2F SFF100N-G3F SFF100N-RA
SFF125N-□ SFF125N-G2M SFF125N-M10M SFF125N-M14M SFF125N-G2F SFF125N-G3F SFF125N-RA
Modelo Conexión rosca
G2M		 M10M M14M G2F G3F RA
SFF30NG-□ SFF30NG-G2M SFF30NG-M10M SFF30N-M14M SFF30NG-G2F SFF30NG-G3F SFF30NG-RA
SFF40NG-□ SFF40NG-G2M SFF40NG-M10M SFF40N-M14M SFF40NG-G2F SFF40NG-G3F SFF40NG-RA
SFF50NG-□ SFF50NG-G2M SFF50NG-M10M SFF50N-M14M SFF50NG-G2F SFF50NG-G3F SFF50NG-RA
SFF60NG-□ SFF60NG-G2M SFF60NG-M10M SFF60N-M14M SFF60NG-G2F SFF60NG-G3F SFF60NG-RA
SFF80NG-□ SFF80NG-G2M SFF80NG-M10M SFF80N-M14M SFF80NG-G2F SFF80NG-G3F SFF80NG-RA
SFF100NG-□ SFF100NG-G2M SFF100NG-M10M SFF100N-M14M SFF100NG-G2F SFF100NG-G3F SFF100NG-RA
SFF125NG-□ SFF125NG-G2M SFF125NG-M10M SFF125N-M14M SFF125NG-G2F SFF125NG-G3F SFF125NG-RA







Modelo

Conexión rosca

G2M

 G2F               G3F
 Modelo
 Conexión rosca
G2M		 G2F G3F
SFF30HK-□ SFF30HK-G2M SFF30HK-G2F SFF30HK-G3F SFF30HD-□ SFF30HD-G2M SFF30HD-G2F SFF30HD-G3F
SFF40HK-□ SFF40HK-G2M SFF40HK-G2F SFF40HK-G3F SFF40HD-□ SFF40HD-G2M SFF40HD-G2F SFF40HD-G3F
SFF50HK-□ SFF50HK-G2M SFF50HK-G2F SFF50HK-G3F SFF50HD-□ SFF50HD-G2M SFF50HD-G2F SFF50HD-G3F
SFF60HK-□ SFF60HK-G2M SFF60HK-G2F SFF60HK-G3F

 SFF60HD-□
 SFF60HD-G2M SFF60HD-G2F SFF60HD-G3F
SFF80HK-□ SFF80HK-G2M SFF80HK-G2F SFF80HK-G3F SFF80HD-□ SFF80HD-G2M SFF80HD-G2F SFF80HD-G3F
SFF100HK-□ SFF100HK-G2M SFF100HK-G2F SFF100HK-G3F SFF100HD-□ SFF100HD-G2M SFF100HD-G2F SFF100HD-G3F
SFF125HK-□ SFF125HK-G2M SFF125HK-G2F SFF125HK-G3F SFF125HD-□ SFF125HD-G2M SFF125HD-G2F SFF125HD-G3F
Parámetros técnicos
Modelo
Vertical
superficie(N) Interior
fuerza		 aceitoso
superficie(N) Interior
fuerza		 aceitoso
superficie(N) Interior
volumen cm³		 Min.curva
radio
de		 pieza de trabajo mm
Peso       g
SFF30
manguera		 diámetro
           mm MPQ
udsSFF30		 45
35
33
 1.6  8  11 6 8
 SFF40  112
51 3.5 47.5 13  6 1 SFF50 112
86 7.5  70  20  8  1  SFF60  660
93 M - Conexión de rosca macho  81  26  8  1  SFF80  660
190 35  115  43  8  10  SFF100  660
308 60  141  57  8  1  SFF125  660
400 115  165  145  10  1  M - Conexión de rosca macho  ◆ Nota: La tolerancia dimensional cumple con GBT3672.1-2002-1 Estándar de tolerancia dimensional del producto de caucho M3
Ventosa plana serie SFF especial para láminas metálicas 2Ventosa plana serie SFF especial para láminas metálicas 3
