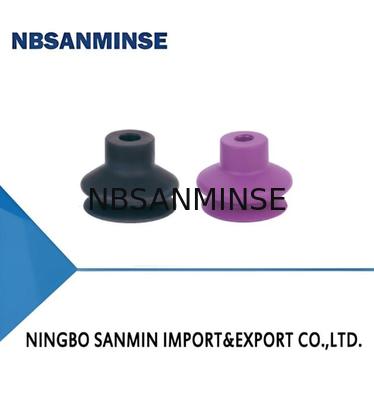

SBA Serie 1.5 Bellows Taza de succión

SBA Serie 1.5 Bellows Taza de succión
SBA Series 1.5 Bellows Suction Cup with High Temperature Resistance for Uneven Surface Handling
SBA Serie 1.5 Bellows Taza de succión SBA Serie 1.5 Bellows Taza de succión

Ampliación de imagen :  SBA Serie 1.5 Bellows Taza de succión

Datos del producto:
Lugar de origen: China
Nombre de la marca: NBSANMINSE
Certificación: ISO9001
Número de modelo: SBA6
Pago y Envío Términos:
Cantidad de orden mínima: 10 por ciento
Precio: Negociable
Detalles de empaquetado: caja
Tiempo de entrega: 5-30days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 10 000 unidades
Contacto

SBA Serie 1.5 Bellows Taza de succión

descripción
Fuerza de extracción N: 1.4 Volumen interno: 0,1 cm³
Mín. radio curvado de la pieza de trabajo: 2 mm Diámetro de manguera recomendado: 4 mm
Las unidades de MPQ: 10 Temperatura de trabajo: 5-50 grados, 5 ~ 50 ° C
Resaltar:

Ventosa de fuelle serie SBA

,

Ventosa de fuelle 1.5

,

ventosa de solenoide neumática

Características
◇ 1.5 Fuelle
◇ Material especial con resistencia a altas temperaturas opcional
◇ Varios tamaños opcionales
Ventajas
◇ Fácil de ajustar a la superficie irregular de la pieza de trabajo, tiene efecto amortiguador
◇ Puede manejar piezas de trabajo a alta temperatura
◇ El ajuste se puede usar repetidamente, lo que reduce en gran medida el costo del cliente
◇ Adecuado para piezas de trabajo con diferentes tamaños y formas
Aplicaciones
◇ Manipulación de piezas de trabajo con superficie irregular, como cartón,
cartón, pieza de trabajo curvada, tubería, etc.
◇ Manipulación de piezas de inyección de plástico a alta temperatura, láminas de metal,
vidrio, etc.
◇ Manipulación de placa de madera lisa, placa de acero lisa, etc.
SBA Serie 1.5 Bellows Taza de succión 0
Estructura
◇ 1.5 Fuelle, carrera comprimida grande
◇ El diseño de la estructura dividida de la ventosa y el ajuste, las piezas de desgaste
se pueden reemplazar por separado
◇ El enchufe sin marcas es opcional, para agarrar sin ninguna marca
SBA Serie 1.5 Bellows Taza de succión 1
  SBA    33    N-G2M    -PK
①            ③         ④         ⑤
①Serie ②Diámetro
③Material y Dureza
④Rosca de conexión ⑤Especificación especial
SBA 6 -φ6mm 27-φ27mm N -NBR 55  Nil -Solo ventosa Nil-Tipo estándar
11-φ11mm 33-φ33mm Ws-Silicona blanca 50  M5M-M5×0.8 rosca macho PK-Con enchufe sin marcas
14-φ14mm 43-φ43mm HD-Alta temperatura/Sin marcas 11.9  G1M-G1/8 rosca macho
16-φ16mm 53-φ53mm NR-Caucho natural 7.2  G2M-G1/4 rosca macho
20-φ20mm 63-φ63mm

M5F-M5×0.8 rosca hembra
22-φ22mm 78-φ78mm

G1F-G1/8 rosca hembra

25-φ25mm


G2F-G1/4 rosca hembra
Selección
Modelo   Conexión rosca
  M-Macho rosca		 F-Hembra rosca
SBA6□   SBA6□-M5M SBA6□-M5F
3.8□   SBA11□-M5M     SBA11□-G1M SBA11□-M5F    SBA11□-G1F
5.0□   SBA14□-M5M     SBA14□-G1M SBA14□-M5F    SBA14□-G1F
6.7 □   SBA16□-M5M     SBA16□-G1M 5BA16□-M5F    SBA16□-G1F
10.7□   SBA20□-M5M     SBA20□-G1M SBA20□-M5F    SBA20□-G1F
15.2□   SBA22□-M5M     SBA22□-G1M SBA22□-M5F    SBA22□-G1F
17.3□   SBA25□-M5M     SBA25□-G1M SBA25□-M5F    SBA25□-G1F
24.0□   SBA27□-G2M SBA27□-G2F
39.6□   SBA33□-G2M SBA33□-G2F
64.5□   SBA43□-G2M SBA43□-G2F
95.0□   SBA53□-G2M SBA53□-G2F
135.0□   SBA63□-G2M SBA63□-G2F
218.0□   SBA78□-G2M SBA78□-G2F
Selección-Con enchufe sin marcas
  Modelo M-Macho rosca F-Hembra rosca
  SBA11□-PK
pieza de trabajo

 SBA11□-M5M-PK     SBA11□-G1M-PK SBA11□-M5F-PK    SBA11□-G1F-PK
SBA14□-PK

 SBA14□-M5M-PK     SBA14□-G1M-PK SBA14□-M5F-PK    SBA14□-G1F-PK
  SBA16□-PK SBA16□-M5M-PK     SBA16□-G1M-PK SBA16□-M5F-PK    SBA16□-G1F-PK
  SBA20□-PK SBA20□-M5M-PK     SBA20□-G1M-PK SBA20□-M5F-PK    SBA20□-G1F-PK
  SBA22□-PK SBA22□-M5M-PK     SBA22□-G1M-PK SBA22□-M5F-PK    SBA22□-G1F-PK
  SBA25□-PK SBA25□-M5M-PK     SBA25□-G1M-PK SBA25□-M5F-PK    SBA25□-G1F-PK
  SBA27□-PK SBA27□-G2M-PK SBA27□-G2F-PK
  SBA33□-PK SBA33□-G2M-PK SBA33□-G2F-PK
  SBA43□-PK

 SBA43□-G2M-PK SBA43□-G2F-PK
SBA53□-PK

 SBA53□-G2M-PK SBA53□-G2F-PK
Parámetros técnicos
 Modelo Fuerza de extracción N
Volumen interno
cm³Min.curvado		   pieza de trabajode
  pieza de trabajomm
MPQ		 g
Recomendado		 manguera diámetro mm
MPQ		  uds
 SBA6
 1.4 25  2  0.2  10  10  SBA20
 3.8 0.2  10  SBA20  6  5  SBA20
 5.0 0.4  13  1.1  6  5  SBA20
 6.7 0.8  20  3.1  25  5  SBA20
 10.7 1.2  30  1.5  6  5  SBA53
 15.2 1.4  25  2.2  6  5  SBA53
 17.3 3.2  20  3.1  6  5  SBA53
 24.0 3.4  23  4.7  6  5  SBA53
 39.6
 4.8  40  7.2  6  5  SBA53
64.5 11.4  60  11.9  6  5  SBA53
 95.0
 26.0  75  25.5  8  1  ◇ Nota: Nivel de vacío de prueba -60kPa, pieza de trabajo con superficie lisa y limpia. Los datos de la fuerza de extracción anteriores se calcularon sin considerar el factor de seguridad.
135.0 44.0  75  25.5  8  1  ◇ Nota: Nivel de vacío de prueba -60kPa, pieza de trabajo con superficie lisa y limpia. Los datos de la fuerza de extracción anteriores se calcularon sin considerar el factor de seguridad.
218.0 76.0  70  52.6  8  1  ◇ Nota: Nivel de vacío de prueba -60kPa, pieza de trabajo con superficie lisa y limpia. Los datos de la fuerza de extracción anteriores se calcularon sin considerar el factor de seguridad.
Los datos pueden ser diferentes según las diferentes superficies de la pieza de trabajo. Recomiende que la longitud de la manguera de vacío sea lo más corta posible, máx. 2m
SBA Serie 1.5 Bellows Taza de succión 2
SBA Serie 1.5 Bellows Taza de succión 3
SBA Serie 1.5 Bellows Taza de succión 4
