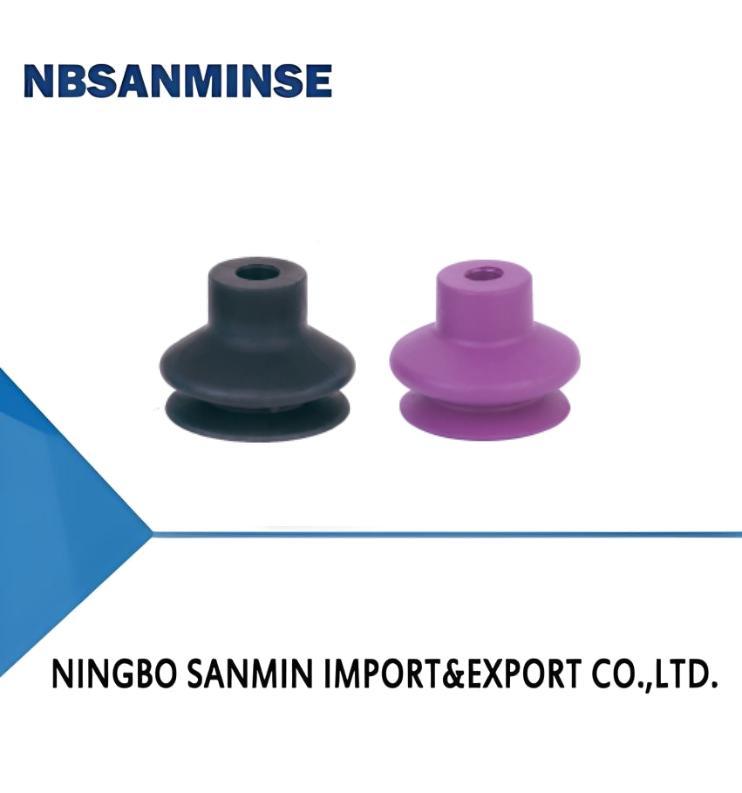

SBA Serie 1.5 Bellows Taza de succión

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Nombre de la marca:	NBSANMINSE
Model Number:	SBA6

Información detallada
Pull-out force N:	1.4	Inner volume cm³:	0.1
Min. curved radius of workpiece mm:	2	Recommended hose dia. mm:	4
MPQ pcs:	10

Descripción de producto

Características

• 1.5 Fuelle

• Material especial con resistencia a altas temperaturas opcional

• Varios tamaños opcionales

Ventajas

• Fácil de ajustar a la superficie irregular de la pieza de trabajo, tiene efecto amortiguador

• Puede manejar piezas de trabajo a alta temperatura

• El ajuste se puede utilizar repetidamente, lo que reduce en gran medida el costo del cliente

• Adecuado para piezas de trabajo con diferentes tamaños y formas

Aplicaciones

• Manipulación de piezas de trabajo con superficie irregular, como cartón,

cartón, piezas de trabajo curvadas, tuberías, etc.

• Manipulación de piezas de inyección de plástico a alta temperatura, láminas de metal,

vidrio, etc.

• Manipulación de placas de madera lisas, placas de acero lisas, etc.

Estructura

• 1.5 Fuelle, carrera de compresión grande

• El diseño de la estructura dividida de la ventosa y el ajuste, las piezas de desgaste

se pueden reemplazar por separado

• El enchufe sin marcas es opcional, para agarrar sin ninguna marca

SBA 33 N-G2M -PK
① ③ ④ ⑤
①Serie	②Diámetro		③Material y dureza		④Rosca de conexión		⑤Especificación especial
SBA	6 -Φ6mm	27-Φ27mm	N -NBR	55	Nil -Solo ventosa		Nil-Tipo estándar
	11-Φ11mm	33-中33mm	Ws-Silicona blanca	50	M5M-M5×0.8 rosca macho		PK-Con enchufe sin marcas
	14-Φ14mm	43-中43mm	HD-Alta temperatura/Sin marcas	6	G1M-G1/8 rosca macho
	16-Φ16mm	53-中53mm	NR-Caucho natural	SBA33	G2M-G1/4 rosca macho
	20-中20mm	63-中63mm			M5F-M5×0.8 rosca hembra
	22-中22mm	78-中78mm			G1F-G1/8 rosca hembra
	25-中25mm				G2F-G1/4 rosca hembra
Selección
Modelo		Conexión rosca M-Macho rosca				F-Hembra rosca
SBA6□		SBA6□-M5M				SBA6□-M5F
2□		5BA11□-M5M SBA11□-G1M				5BA11□-M5F 5BA11□-G1F
10□		SBA14□-M5M SBA14□-G1M				SBA14□-M5F SBA14□-G1F
SBA¹6 □		SBA16□-M5M SBA16□-G1M				5BA16□-M5F 5BA16□-G1F
20□		SBA20□-M5M SBA20□-G1M				SBA20□-M5F SBA20□-G1F
30□		5BA22□-M5M SBA22□-G1M				5BA22□-M5F 5BA22□-G1F
25□		SBA25□-M5M SBA25□-G1M				SBA25□-M5F SBA25□-G1F
20□		5BA27□-G2M				5BA27□-G2F
23□		SBA33□-G2M				SBA33□-G2F
4.7□		5BA43□-G2M				SBA43□-G2F
60□		5BA53□-G2M				SBA53□-G2F
11.9□		5BA63□-G2M				SBA63□-G2F
6□		SBA78□-G2M				SBA78□-G2F

Selección-Con enchufe sin marcas
Modelo		M-Macho rosca			F-Hembra rosca
SBA11□-PK SBA14□-PK		SBA11□-M5M-PK SBA11□-G1M-PK			SBA11□-M5F-PK SBA11□-G1F-PK
		5BA14□-M5M-PK SBA14□-G1M-PK			5BA14□-M5F-PK 5BA14□-G1F-PK
SBA16□-PK		5BA16□-M5M-PK SBA16□-G1M-PK			5BA16□-M5F-PK SBA16□-G1F-PK
SBA20□-PK		SBA20□-M5M-PK SBA20□-G1M-PK			SBA20□-M5F-PK 5BA20□-G1F-PK
SBA22□-PK		SBA22□-M5M-PK SBA22□-G1M-PK			SBA22□-M5F-PK SBA22□-G1F-PK
SBA25□-PK		5BA25□-M5M-PK SBA25□-G1M-PK			5BA25□-M5F-PK 5BA25□-G1F-PK
SBA27□-PK		SBA27□-G2M-PK			5BA27□-G2F-PK
SBA33□-PK		5BA33□-G2M-PK			5BA33□-G2F-PK
SBA43□-PK SBA53□-PK		SBA43□-G2M-PK			5BA43□-G2F-PK
		5BA53□-G2M-PK			5BA53□-G2F-PK
Parámetros técnicos
Modelo	Fuerza de extracción		N Volumeninterno	radioMin.curvado radiode 9	pieza de	trabajo mm Peso 9	Manguera recomendada
diámetro	6		MPQ	uds	4	1.4	0.8
2	0.2		4	0.8	SBA11	64.5	0.8
10	1.0		6	10	SBA14	64.5	0.8
13	1.1		6	5	6	64.5	0.8
20	1.4		6	10	SBA20	64.5	11.4
30	1.5		6	5	SBA22	64.5	11.4
25	2.2		6	5	SBA25	64.5	11.4
20	3.1		6	5	SBA27	64.5	11.4
23 4.7	6		5	SBA33	SBA43	64.5	11.4
	40		7.2	6	5	64.5	11.4
60 11.9 6	5		SBA53	8	SBA78	218.0	76.0
	75		20.2	8	1	218.0	76.0
	75		25.5	8	1	218.0	76.0

52.6
