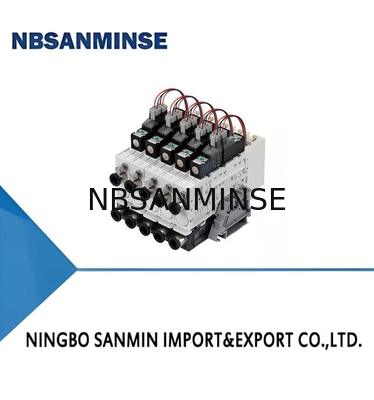

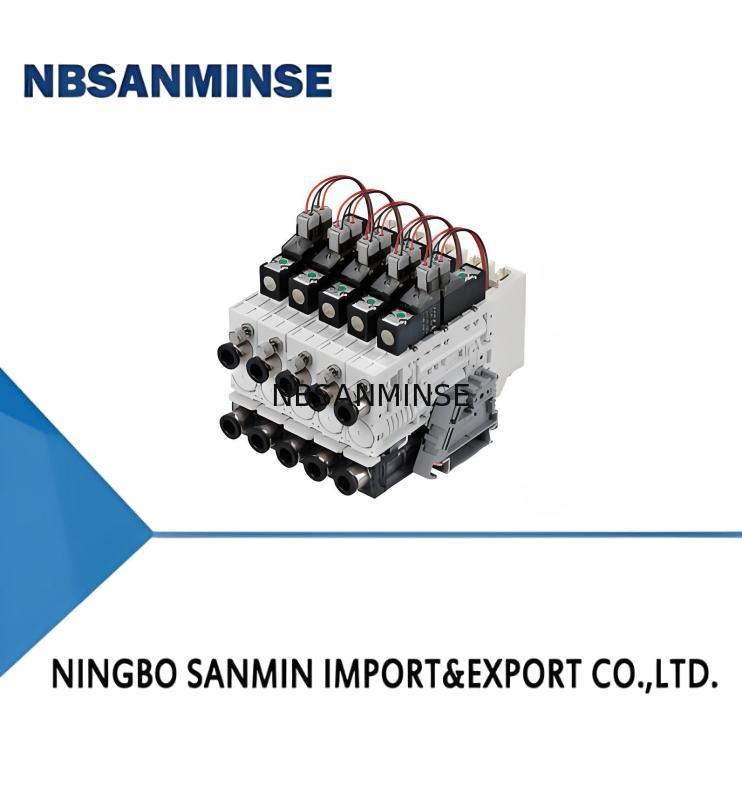

Generador de vacío integrado de la serie AZK

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Nombre de la marca:	NBSANMINSE
Model Number:	AZK-S

Información detallada
Max. vacuum level -kPa:	74	Rated air supply pressure bar:	6.0
Max. vacuum flow NL/min:	44	Specification:	S - Low vacuum level type
Air consumption NL/min:	26

Descripción de producto

Características

• Diseño de boquilla de eficiencia energética

• Con dispositivo de control de ahorro de energía

• Con válvula de suministro de vacío normalmente abierta

• Tamaño pequeño y peso ligero. El volumen es de 85 cm³

• Carcasa de filtro transparente

• Cuerpo único con soporte en L, instalación en riel DIN para integrado

cuerpo, suministro de aire centralizado

Ventajas

• El flujo de vacío aumenta en un 50% y el consumo de aire disminuye en un 30%

• Consumo de aire reducido en un 90% (en comparación con el tipo sin ahorro de energía)

• Un corte de energía o apagado no afecta la producción de vacío y evita

que la pieza de trabajo se caiga

• El dispositivo es compacto y se puede instalar directamente en el sistema de manipulación

• La limpieza es visible y fácil de reemplazar

• Instalación sencilla, se puede instalar directamente en la caja de distribución

Aplicaciones

• Generador de vacío integrado para manipular piezas de trabajo herméticas y ligeramente

porosas

• Producción y monitoreo de vacío en sistemas de automatización

• Para aplicaciones de manipulación de robots y ejes lineales

• Aplicaciones de recogida y colocación con muy poco tiempo

• Se utiliza para sistemas que requieren una manipulación dinámica alta de las piezas de trabajo

y con espacio limitado

• Generalmente se utiliza para manipular piezas pequeñas en sistemas totalmente automatizados

Estructura - Con tipo de fuente de vacío

(Tipo de generador de vacío)

• (1) Válvula de suministro de vacío

• (2) Válvula de liberación de vacío

• (3) Interruptor de presión de vacío

• (4) Válvula de ajuste de liberación de vacío

• (5) Puerto de suministro de aire

• (6) Silenciador

• (7) Puerto de vacío

• (8) Filtro de vacío

• (9) Instalación en riel DIN

Estructura - Sin tipo de fuente de vacío

(Tipo de bomba de vacío)

• (1) Válvula de suministro de vacío

• (2) Válvula de liberación de vacío

• (3) Interruptor de presión de vacío

• (4) Válvula de ajuste de liberación de vacío

• (5) Puerto de suministro de aire

• (6) Conector de bomba de vacío

• (7) Puerto de vacío

• (8) Filtro de vacío

• (9) Instalación en riel DIN

Cómo ordenar

AZK -S×8-NO -N-D
① ② ③ ④ ④ ⑤
①Serie	②Especificación	③Apilar	④Especificación de la válvula de control
AZK	5-Tipo de bajo nivel de vacío	Nil-Cuerpo único	Nil -Válvula de suministro NC+válvula de liberación NC
	X-Tipo de alto nivel de vacío P-Baja presión de suministro de aire y	23	NO-Válvula de suministro NO+válvula de liberación NC (longitud del cable de plomo 300 mm, fuente de alimentación CC 24 V)
	tipo de alto nivel de vacío	…
	L-Tipo de gran flujo	8
	B-Tipo de bomba de vacío
④60 P		⑤Soporte
Nil-Sin interruptor de vacío		Nil -Suministro de aire único, sin soporte
N -NPN, sin función de ahorro de energía		F -Suministro de aire único, con soporte (cuerpo único)
P -PNP, sin función de ahorro de energía		D -Suministro de aire único, instalación en riel (integrado)
NE-NPN, con función de ahorro de energía		DP-Suministro de aire centralizado, instalación en riel (integrado)
PE-PNP, con función de ahorro de energía

• Nota: 1. Solo NE/PE tienen válvula de retención para ahorro de energía, otros no tienen válvula de retención

2. La función de ahorro de energía no es opcional para el tipo L-gran flujo y el tipo B-bomba de vacío

3. El suministro de aire centralizado no es opcional para el tipo B-bomba de vacío

rango

Ajuste	60 Salida Rata voltaje Aire, gas no corrosivo y no inflamable 50	aire suministro Salida voltaje bar50	Máx.0.01 0.19 1.02 Máx.1.72	0.01 0.19 consumo 80	Aire consumo NL/min 80	60 actual 80	Peso 1.02 g	Con voltaje P	RecomAiresuministro voltaje P	3.0~6.0manguera 60 Salida 3.0~6.0 conector	ia. (mm) Vacío 60 AZK-S 3.0~6.06.0	74 44 60 26
2.60	113.5	3.88	1.56	-	-kPa	-	3.0~6.0	5.0	90	bar	0.60	bar
2.50	113.5	2.14	1.95	-	Φ6	6.00	3.0~6.0	5.0	90	40	0.60	bar
2.97	113.5	4.49	0.95		Φ6	6.95	3.0~6.0	5.0	90	bar	0.60	bar
1.43	113.5	2.14	Presión	-	Φ8	3.03	3.0~6.0	-	-	bar	0.60	-
101.5	113.5	0.60	0.60	Φ6	0.60		0.60	Modelo	Aire	suministro	bar	bar

Aire

consumo

Ajuste	60 Salida voltaje 50	60 actual 80	70	90	Máx.	vacío		nivel	-kPa	AZK-S	6.0	Presión	0.01 0.19 1.02 1.72
2.60	3.88	-	-	-	74	AZK-X	5.0	29	41.0	36.0	0.60	0.60	1.56
2.50	2.14	6.00	2.7	2.0	Tiempo de evacuación (s/L) para alcanzar diferentes niveles de vacío (-kPa)	AZK-P	3.7	32	40.0	35.0	25.2	17.7	1.95
2.97	4.49	6.95	1.5	1.0	88	AZK-L	5.0	85	68.0	62.0	42.0	26.0	0.95
1.43	2.14	3.03	7.2	5.0	90	Tiempo de evacuación (s/L) para alcanzar diferentes niveles de vacío (-kPa)	Modelo	Aire	suministro	bar	bar	2.14	Presión

NL/min

Ajuste	60 Salida voltaje 50	60 actual 80	90	Máx.	vacío		nivel	-kPa	AZK-S	6.0	Presión	0.01 0.190.501.02 1.72
2.60	3.88	-	-	74	AZK-X	5.0	29	0.02	0.14	0.60	0.60	1.56
2.50	2.14	6.00	91	AZK-P	3.7	32	0.05	0.30	0.71	1.26		1.95
2.97	4.49	6.95	-	88	AZK-L	5.0	85	0.06	0.16	0.33	0.60	0.95
1.43	2.14	3.03	6.16	90	Parámetros técnicos	-	Interruptor de presión	Modelo	ZPDC-	□	ZPDC-□-E	Presión

rango-100~100kPa-100~100kPa

Ajuste	rango de presión-105~105kPa	-105~105kPa
Prueba Aire, gas no corrosivo y no inflamable	500kPa	500kPa
General voltaje Aire, gas no corrosivo y no inflamable	Poder	Poder
suministro voltaje	24 V CC ± 10 %, RIPPLE (P-P) 10 % o menos	24 V CC ± 10 %, RIPPLE (P-P) 10 % o menos
Actual consumo	≤40mA (sin carga)	≤40mA (sin carga)
Salida de interruptor Salida Cable de PVC a prueba de aceite (0.15 mm²)	2NPN o salida de colector abierto 2PNP + salida analógica lineal de 1~5 V	Salida de colector abierto 1NPN o 1PNP
Máx. carga actual	125mA	125mA
Máx. voltaje de suministro Indicador 24 V CC	Voltaje residual	≤1.5V
≤1.5V Respuesta	≤2.5ms (función a prueba de vibraciones: 25ms, 100ms,	≤2.5ms (función a prueba de vibraciones: 25ms, 100ms,
≤2.5ms (función a prueba de vibraciones: 2.5ms, 20ms,	250ms, 500ms, 1000ms, 1500ms seleccionable)	100ms, 500ms, 1000ms, 1999ms
seleccionable)	corto	corto
circuito protección	Sí Interruptor OUT: Sí; V-Sol/D-Sol: No	Repetibilidad
	±0.2% F.S. ±1 dígito	Pantalla Pantalla de 32LED7 segmentos (rojo) (Frecuencia de muestreo: 5 veces/seg)
Indicador precisión ±2% F.S. ±1 dígito Interruptor	ENCENDIDO	indicador
OUT1: Verde/OUT2: Rojo	Ambiental
resistencia
Grado IP IP40	Ambiente
rango de temperatura Operación: 0~50℃ Soportar	voltaje
1000 VCA en 1 minuto (entre la carcasa y el cable) Dimensiones del suministro de aire centralizado (mm)resistencia50MΩ min. (a 500 V CC, entre la carcasa y el cable)	Temperatura
característica ±2% F.S. (a un rango de temperatura de 0~50℃)	Plomo
cable Cable de PVC a prueba de aceite (0.15 mm²)	Diagrama esquemático del circuito de aire
Diagramas de cableado del circuito de salida Dimensiones del suministro de aire centralizado (mm)	Dimensiones (mm)
