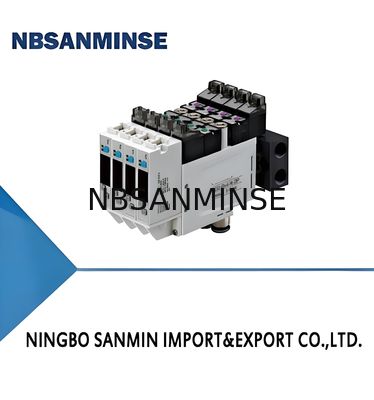

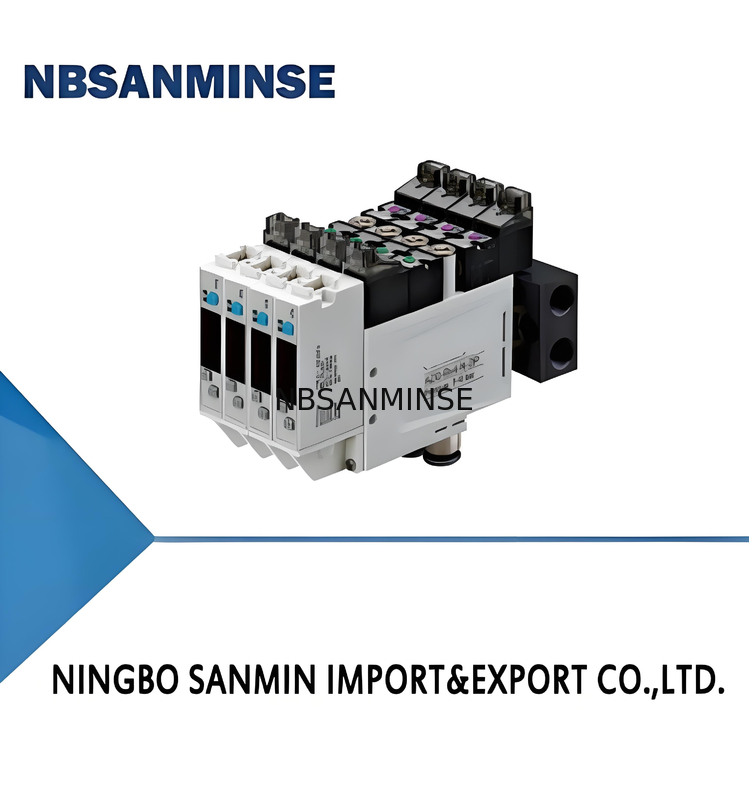

AZQ Series Mini Integrated Vacuum Generator

Contactar ahora

Generador de vacío mini integrado de la serie AZQ

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Nombre de la marca:	NBSANMINSE
Model Number:	AZQ-X

Información detallada
Specifications:	X - High vacuum level type	Air supply pressure range bar:	3.0~6.0
Max. vacuum level -kPa:	91	Max. vacuum flow NL/min:	12
Air consumption NL/min:	8.2

Descripción de producto

Características

• Diseño de boquilla múltiple

• Tamaño pequeño y peso ligero. El volumen es de 43,5 cm³

• Suministro de aire centralizado

• Sin ruido (tipo bomba de vacío)

• Con interruptor de presión de vacío digital

Ventajas

• El dispositivo es compacto y se puede instalar directamente en el sistema de manipulación

• Instalación sencilla, se puede instalar directamente en la caja de distribución

• El tipo de bomba de vacío es adecuado para el sistema de estación de vacío centralizado

Aplicaciones

• Producción y monitoreo de vacío en sistemas de automatización

• Para aplicaciones de manipulación robótica y ejes lineales

• Aplicaciones de recogida y colocación con tiempos muy cortos

• Se utiliza para sistemas que requieren una manipulación dinámica alta de las piezas de trabajo

y con espacio limitado

• Generalmente se utiliza para manipular piezas pequeñas en sistemas totalmente automatizados

Sin tipo de fuente de vacío

(Tipo bomba de vacío)

• (1) Válvula de liberación de vacío

• (2) Válvula de ajuste de liberación de vacío

• (3) Válvula de suministro de vacío

• (4) Interruptor de presión de vacío

• (5) Puerto de suministro de aire

• (6) Conector de bomba de vacío

• (7) Puerto de vacío

Con tipo de fuente de vacío

(Tipo generador de vacío)

• (1) Válvula de liberación de vacío

• (2) Válvula de ajuste de liberación de vacío

• (3) Válvula de suministro de vacío

• (4) Interruptor de presión de vacío

• (5) Puerto de suministro de aire

• (6) Puerto de escape

• (7) Puerto de vacío

Cómo ordenar

AZQ - T × 8 - N - DP
① ② ③ ④ ⑤

① Serie

② Especificaciones

③ Pila

④ Interruptor de vacío

⑤Aire 12-24V DC±10%, RIPPLE(P-P)10% o menos

Tipo de alto nivel de vacío X

Nil - Cuerpo único

N - Salida 2NPN + 1 salida analógica (1 ~ 5V)

Nil - Suministro de aire individual

T - Tipo de flujo grande

P - Salida 2PNP + 1 salida analógica (1 ~ 5V)

DP - Suministro de aire centralizado

B - Tipo de bomba de vacío

• Nota: 1. Se recomienda instalar un filtro de aire con una precisión de filtración de 5um o menos para el suministro de aire a presión positiva del generador de vacío

(sin necesidad de un filtro de niebla de aceite)

2. Para el tipo de bomba de vacío, la cantidad de pila recomendada es 6 piezas. El caudal máximo de vacío disminuirá si hay pila Bx7

y Bx8. Consulte los siguientes parámetros:

31NL/min es el flujo máximo permitido de una sola pila de AZQ-Bx7

28NL/min es el flujo máximo permitido de una sola pila de AZQ-Bx8

Parámetros técnicos

Modelo

Suministro de aire
rango de presión
bar

Nominal
aire 12-24V DC±10%, RIPPLE(P-P)10% o menos Gas general
bar

Máx.
vacío nivel
-kPa

Máx.
vacío flujo
NL/min

Aire
carga)
NL/min

Ruido
dB(A)

Peso
g

Recomendado
Suministro de aire
puerto P

mendado
Vacío
puerto V

manguera diámetro (mm)
Vacío bomba
IPconector

AZQ-X

3.0~6.0

64~70

AZQ-T

3.0~6.0

64~70

AZQ-B

3.0~6.0

35(Nota)

• Nota: 35NL/min es el flujo máximo permitido de una sola pila de AZQ-Bx6

Caudal de vacío (NL/min) a diferentes niveles de vacío (-kPa)

Modelo	Aire 12-24V DC±10%, RIPPLE(P-P)10% o menos Gas general bar	Aire carga) NL/min	0	10	20	IP30	40	50	60	70	80	90	Máx. vacío nivel -kPa
AZQ-X	5.0	8.2	1216	9.5 14.5	6.4 10.7	IP5.6 IP9.1	5.1 8.0	4.4 6.7	3.2 4.8	2.1 2.8	0.9 一		90
AZQ-T	4.5	15.5											84

Tiempo de evacuación (s/L) para alcanzar diferentes niveles de vacío (-kPa)

Modelo	Aire 12-24V DC±10%, RIPPLE(P-P)10% o menos Gas general bar	Aire carga) NL/min	10	20	30	40	50	60	70	80	90	Máx. vacío nivel -kPa
AZQ-X	5.0	8.2	0.49	1.37	2.90	4.70	6.98	10.03	14.90	23.20	59.52	90
AZQ-T	4.5	15.5	0.34	0.76	1.51	2.40	3.76	5.61	8.94	16.86		84

Parámetros técnicos - Interruptor de presión

Modelo ZPDC-□
Rango de presión Prueba		Ajuste
rango de presión Gas general Prueba		presión
500kPa Gas general		Aire, gas no corrosivo, no inflamable
Poder		suministro
voltaje 12-24V DC±10%, RIPPLE(P-P)10% o menos Aislamiento		consumo
≤40mA (Sin carga)		Salida del interruptor Modo de salida
Salida de colector abierto 2NPN o 2PNP + salida analógica lineal de 1~5V Máx. Corriente de carga		125mA
Máx. voltaje de suministro		30V DC (NPN) 24V DC (PNP)
Residual		voltaje
≤1.5V Aislamiento		tiempo
≤2.5ms (función de protección contra vibraciones 25ms, 100ms, 250ms, 500ms, 1000ms, 1500ms seleccionable)		Salida
		corto
circuito protección Sí Repetibilidad		±0.2%F.S. ±1 dígito
Pantalla		Pantalla de 36LED7segmentos (rojo) (Velocidad de muestreo: 5 veces/seg)
Indicador		precisión
±2%F.S. ±1 dígito A temperatura ambiente: 25±3℃ Interruptor		ENCENDIDO
indicador OUT1: Verde/OUT2: Rojo		Ambiental
IPresistencia IPTemperatura	GradoIP40Ambiental	rango de temperatura
Operación: 0~50℃ Soportar		voltaje
1000VAC en 1 minuto (entre la carcasa y el cable) Aislamiento		resistencia
50MΩ min. (a 500V DC, entre la carcasa y el cable) Temperatura		característica
±2%F.S. (en un rango de temperatura de 0~50℃) Cable		cable de PVC a prueba de aceite (0.15mm²)
Diagramas de cableado del circuito de salida Dimensiones del suministro de aire centralizado (mm)		Dimensiones (mm)
