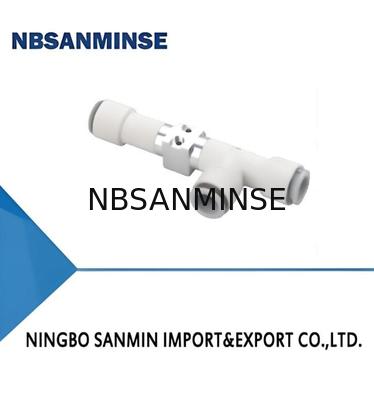

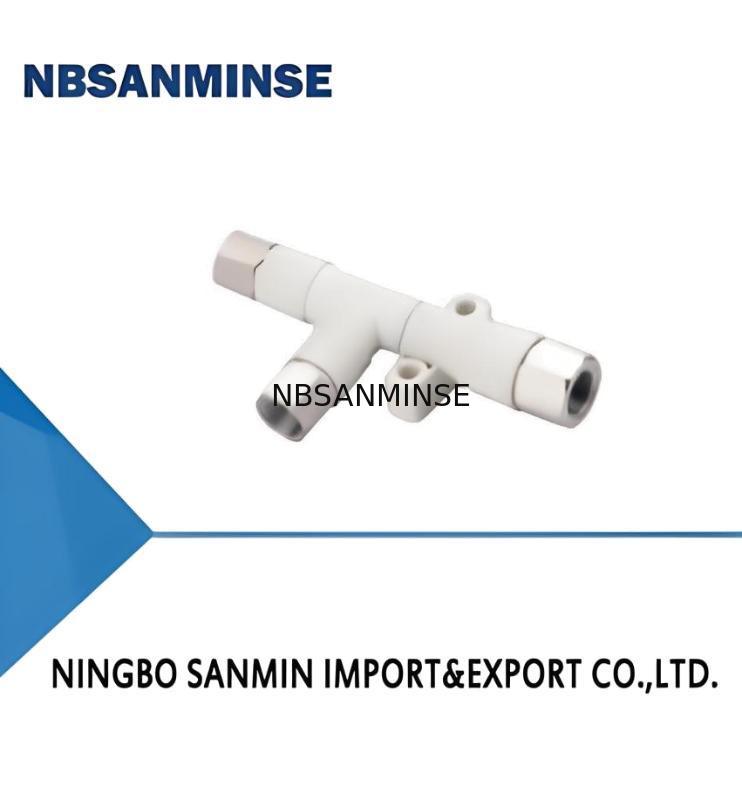

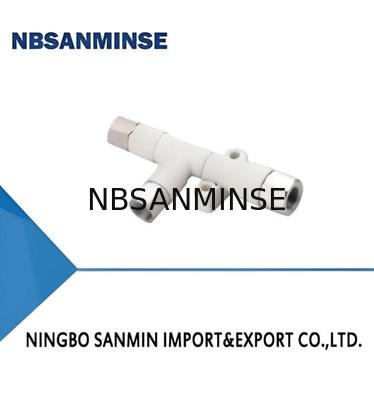

Generador de vacío básico serie AZH

Generador de vacío básico serie AZH
AZH Series Basic Vacuum Generator
Generador de vacío básico serie AZH Generador de vacío básico serie AZH Generador de vacío básico serie AZH Generador de vacío básico serie AZH Generador de vacío básico serie AZH

Ampliación de imagen :  Generador de vacío básico serie AZH

Datos del producto:
Lugar de origen: China
Nombre de la marca: NBSANMINSE
Certificación: ISO9001
Número de modelo: AZH05D
Pago y Envío Términos:
Cantidad de orden mínima: 10 por ciento
Precio: Negotiate
Detalles de empaquetado: Caja
Tiempo de entrega: 5-30days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 10 000 unidades
Contacto

Generador de vacío básico serie AZH

descripción
Forma: B - Tipo de caja Presión: 4,5 barras
Consumo de aire: 13,5 NL/min Nivel de ruido en dB (A): 75
Garantía: 1 año
Resaltar:

Válvula de solenoide del generador de vacío AZH

,

generador de vacío neumático básico

,

generador de vacío compacto con garantía

Características
◇ Generador de vacío de una etapa con carcasa de plástico
◇ Modelo de alto nivel de vacío y tipo de flujo de vacío grande como opción

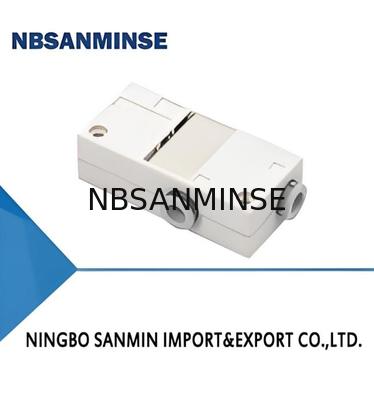

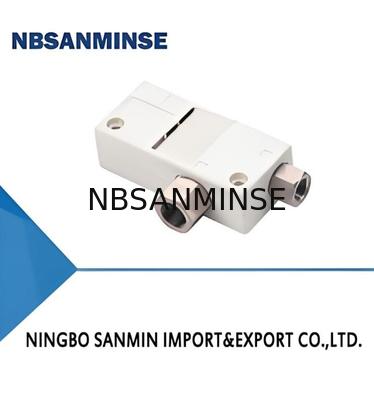

◇ Tipo con puerto de cuerpo y tipo de caja para opción
◇ Conexión roscada o conexión instantánea para conexión de puerto
Ventajas
◇tamaño pequeño,peso ligero y costo-eficaz
◇Adecuado para varias ocasiones
◇Tipo caja con construido-en silenciador para reducir el ruido
◇Conexión de hilo y uno.-ajuste táctil para la opción
Aplicaciones
◇Ampliamente utilizado en todo tipo de sistemas de vacío.
◇Adecuado para diversas operaciones de manipulación como automoción,
chapa, madera, alimentos y embalajes, etc..
◇Tipo de alto vacío y tipo de flujo grande para diferentes ocasiones
Generador de vacío básico serie AZH 0
Estructura
◇ (1) Puerto de escape
◇ (2)Apuerto de suministro de infrarrojos
◇ (3)Vpuerto acuum
◇ (4) Orificio de montaje
Generador de vacío básico serie AZH 1
Generador de vacío básico serie AZH 2
Tipo de cuadro de selección
Modelo/Forma
Licenciatura		 licenciado en Derecho
AZH05BS-06-06 AZH05BS-01-01 AZH05BL-06-06   AZH05BL-01-01
AZH07BS-06-06 AZH07BS-01-01 AZH07BL-06-06   AZH07BL-01-01
AZH10BS-06-06 AZH10BS-01-01 AZH10BL-06-06   AZH10BL-01-01
AZH13BS-08-10 AZH13BS-01-02 AZH13BL-08-10   AZH13BL-01-02
Tipo de puerto de selección-cuerpo
Modelo/Forma
DS		 DL
AZH05DS-06-06-06AZH05DS-01-01-01 AZH05DL-06-06-06  AZH05DL-01-01-01
AZH07DS-06-06-06AZH07DS-01-01-01 AZH07DL-06-06-06AZH07DL-01-01-01
AZH10DS-06-06-08AZH10DS-01-01-01 AZH10DL-06-06-08AZH10DL-01-01-01
AZH13DS-08-10-10AZH13DS-01-02-02 AZH13DL-08-10-10AZH13DL-01-02-02
AZH15DS-10-12-12AZH15DS-02-03-03 AZH15DL-10-12-12AZH15DL-02-03-03
AZH18DS-12-12-12AZH18DS-03-03-03 AZH18DL-12-12-12  AZH18DL-03-03-03
AZH20DS-12-16-16AZH20DS-03-04-04 AZH20DL-12-16-16AZH20DL-03-04-04
Parámetros técnicos
Modelo    Aire clasificado
presión de suministro
           bar		 Vacío máx.
   5		 nivel m
-kPa
     l		 Vac.máx.
5		 mmm fluir
NL/min
        l		 Aire
consumo
NL/min		 Ruido
nivel
dB(A)		 Laboral
temperatura
℃		 Peso
gramo		 Recomen
Aire suministrar
  puertos		 dedhose
Vacío
puertov		 diámetro. (milímetros)
Escape
puertoE
AZH05B 4.5    88  48  5  9  13.5  68  5~50 28  φ6 φ6 -
AZH07B 4.5    88  48  12  22  23,5  68  5~50 28  φ6 φ6 -
AZH10B 4.5    88  48  24  34  46.0  72  5~50 33  φ6 φ6 -
AZH13B 4.5    88  48  40  75  78.0  72  5~50 66  φB φ10 -
Parámetros técnicos
Modelo
  Ratedair
suministrar presión
                         bar

Vacío máx.mmm nivel
  -kPa
vacío máx. fluir
NL/min
      Aire
consumo
   NL/min
Ruido
nivel
dB(A)
Laboral
temperatura
        ℃
Peso
gramo
Recomendado diámetro de la manguera (mm)
S            l
S		      l
Suministro de aire
  puerto S		 Vacío
puerto V		 Escape
puerto mi
AZH05D 4.5  88  48  7.5  9  13.5  75  5~50 11  φ6 φ6 φ6
AZH07D 4.5  88  48  12  22  23,5  75  5~50 12  φ6 φ6 φ6
AZH10D 4.5  88  48  24  34  46.0  68  5~50 16  φ6 φ6 φ8
AZH13D 4.5  88  48  40  75  78.0  68  5~50 27  φ8 φ10 φ10
AZH15D 4.5  88  53  60  80  97.0  72  5~50 43  φ10 φ12 φ12
AZH18D 4.5  88  53  70  110  150.0  72  5~50 55  φ12 φ12 φ12
AZH20D 4.5  88  53  85  140  185.0  75  5~50 95  φ12 φ16 φ16
Flujo de vacío (NL/min) a diferentes niveles de vacío (-kPa)
Modelo Suministro de aire
presión
bar		 Aire
consumo
NL/min		 0  10  20  30  40  50  60  70  80  Máx.
vacío  nivel
-kPa
  AZH05S 4.5  13.5  5.0  4.5   4.1
 3.8
 3.3
 2.3
 1.6  0,9  0.3  88
  AZH07S 4.5  23,5  12.0  11.0  10.0 9.0 8.0 7.0 5.5  2.1  0,8  88
  AZH10S 4.5  46.0  24.0  23.0  20,5  17,5  13.0  11.5  9.5  7.0  2.5  88
  AZH13S 4.5  78.0  40.0  35.0  32,5  28.0  23.0  19.5  13.0  9.0  4.5  88
  AZH15S 4.5  97.0  60.0  52,5  45,5  38.0  28,5  20,5  15.5  11.5  5.0  88
  AZH18S 4.5  150.0  70.0  62.0  52.0  45.0  38.0  26.0  22.0  16.5  8.5  88
  AZH205 4.5  185.0  85.0  76.0  67.0  58.0  47,5  38.0  33,5  19.0  12.0  88
Tiempo de evacuación (s/L) para alcanzar diferentes niveles de vacío (-kPa)
Modelo Aire suministrar
presión
bar		 Aire
consumo
NL/min		 10  20  30  40  50  60  70  Máx.
vacío nivel
-kPa
AZH05S 4.5  13.5  0,89  1,70  3.20  5.00  7.80  12.00  19.00  88
AZH07S 4.5  23,5  0,37  1.00  1,90  3.00  5.40  6.70  15.00  88
AZH10S 4.5  46.0  0,25  0,60  1.25  2.00  2.90  4.60  7.30  88
AZH13S 4.5  78.0  0,10  0,27  0,53  1.00  1,75  4.20  7.30  88
AZH15S 4.5  97.0  0,04  0,21  0,35  0,63  1.23  4.10  6.50  88
AZH18S 4.5  150.0  0,02  0,15  0,29  0,46  0,78  1.38  3.51  88
AZH20S 4.5  185.0  0,02  0,12  0,21  0,34  0,55  0,85  1,58  88
Generador de vacío básico serie AZH 3
Flujo de vacío (NL/min) a diferentes niveles de vacío (-kPa)
Modelo Suministro de aire
presión
bar		 Aire
consumo
NL/min		 0  10  20  30  40  45  Máx.
vacío  nivel
-kPa
AZH05L 4.5  13.5  9.0  8.0  7.0  6.0  3.0  1.9  48
AZH07L 4.5  23,5  22.0  21.0  20,5  15.5  10.5  6.8  48
AZH10L 4.5  46.0  34.0  32.0  26.0  19.0  12.0  8.0  48
AZH13L 4.5  78.0  75.0  72.0  65.0  43.0  19.0  9.0  48
AZH15L 4.5  9Z.0 80.0  72.0  60.0  45.0  36,5  16.0  53
AZH18L 4.5  150.0  110.0  105.0  95.0  80.0  55.0  30.0  53
AZH20L
 4.5 185.0 140.0 130.0 120.0 100.0 80.0 62.0 53
Tiempo de evacuación (s/L) para alcanzar diferentes niveles de vacío (-kPa)
Modelo Aire suministrar
presión
bar		 Aire
consumo
NL/min		 10  20  30  40  45  Máx.
vacío  nivel
-kPa
  AZH05L 4.5  13.5  0,49  1,50  2.90  5.10  7.20  48
  AZH07L 4.5  23,5  0,28  0,75  1,50  2.50  3.50  48
  AZH10L 4.5  46.0  0,14  0,40  0,81  1,40  1,80  48
  AZH13L 4.5  78.0  0,04  0,12  0,24  0,62  2.40  48
  AZH15L 4.5  97.0  0,03  0,15  0,23  0,40  0,92  53
  AZH18L 4.5  150.0  0,02  0,10  0,18  0,32  0,67  53
  AZH20L 4.5  185.0  0,01  0,08  0,14  0,20  0,30  53
Parámetros técnicos
Dimensiones (mm)
Generador de vacío básico serie AZH 4Generador de vacío básico serie AZH 5
ModoVTamaño A B do D mi| F GRAMO h l k j
AZH05DS-06-06-06 58,5  34.0  14.2  17.0  6  21.0  3.2  24.0  6  22.0  6
AZH07DS-06-06-06 61.0  34.0  14.2  17.0  6  22.0  3.2  24.0  6  22.0  6
AZH10DS-06-06-08 66.0  37.0  17.2  20.0  6  24,5  4.2  26.0  8  230  6
AZH10DL-06-06-08 70.0  37.0  17.2  20.0  6  24,5  4.2  26.0  8  23.0  6
AZH13DS-08-10-10 74.0  42,5  20.0  22.0  8  27.0  4.2  28.0  10  27,5  10
AZH13DL-08-10-10 79,5  42,5  20.0  22.0  8  27.0  4.2  28.0  10  27,5  10
AZH15DS-10-12-12 93.3  47.0  22,5  27.0  10  32,8  4.2  31,5  12  29,5  12
AZH18DS-12-12-12 114.0  41.0  21.0  10.0  12  50.0  3.5  35,5  12  30,5  12
AZH20DS-12-16-16 124,6  46.0  27.0  12.0  12  54.3  3.5  38,5  16  32,7  16
Tipo con puerto de cuerpo AZH-D (conexión instantánea)
ModoVTamaño A B do D mi| F GRAMO h l k j
AZH05DS-01-01-01 73,5  41,5  14.2  17.0  Rc1/8 28,5  3.2  31,5  Rc1/8 29,5  Rc1/8
AZH07DS-01-01-01 76.0  41,5  14.2  17.0  Rc1/8 29,5  3.2  31,5  Rc1/8 29,5  Rc1/8
AZH10DS-01-01-01 82.0  44,5  17.2  20.0  Rc1/8 33.0  4.2  33,5  Rc1/8 30,5  Rc1/8
AZH10DS-01-01-01 86.0  44,5  17.2  20.0  Rc1/8 33.0  4.2  33,5  Rc1/8 30,5  Rc1/8
AZH13DS-01-02-02 94,5  54.0  20.0  22.0  Rc1/8 38,5  4.2  36,5  Rc1/4 39.0  Rc1/4
AZH13DL-01-02-02 99,5  54.0  20.0  22.0  Rc1/8 38,5  4.2  36,5  Rc1/4 39.0  Rc1/4
AZH15DS-02-03-03 116,5  58,5  22,5  27.0  Rc1/4 44,5  4.2  43.0  Rc3/8 41.0  Rc3/8
AZH18DS-03-03-03 133.0  52,5  21.0  10.0  Rc3/8 57,5  3.5  47.0  Rc3/8 42.0  Rc3/8
AZH20DS-03-04-04 151.0  61.0  27.0  12.0  Rc3/8 69.3  3.5  50.0  Rc1/2 47,7  Rc1/2
Dimensiones (mm)
Generador de vacío básico serie AZH 6
ModoVTamaño A B do D mi F| GRAMO h q l k j
AZH05B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH07B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH10B-06-06 63  18  32  5.8  2  3.2  50  23  26  6  5  6
AZH13B-08-10 78  23  38,5  7.5  3  4.2  61  27,5  28  10  7  8
Tipo de caja AZH-B (conexión de un toque)
ModoVTamaño A B do D mi F GRAMO h q METRO k S
AZH05B-01-01 68  16  39  5.8  2  3.2  47  Rc1/8 31,5  Rc1/8 5  12
AZH07B-01-01 68  16  39  5.8  2  3.2  47  Rc1/8 31,5  Rc1/8 5  12
AZH10B-01-01 71  18  40  5.8  2  3.2  50  Rc1/8 33,5  Rc1/8 5  12
AZH13B-01-02 86,5  23  50  7.5  3  4.2  61  Rc1/8 36,5  Rc1/4 7  14

P: ¿Podría ofrecer muestras gratuitas?

R: Sí, pero depende de los productos, Por favor contáctenos ina@pneuhydr.com o WhatsApp 0086 15168536055

P: ¿Cuál es el alcance de su negocio?

R: Nuestro alcance comercial esServicio de exportación de piezas de automatización con contenedor completo y venta.Cilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada,Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteadecuado, manómetroetc .

P:W.¿Qué tipos de productos puedes fabricar?

R: Podemos fabricar muchos tipos de acero inoxidable., latón, aluminioprocesamiento de materiales.como altopresión Válvula/válvula solenoide/válvula eléctrica/válvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.

P: ¿Se puede fabricar el producto con nuestro logotipo y marca?

R: Sí, por supuesto, podemos hacerlo. Somos proveedores OEM desde hace años y somos profesionales. Pero necesita darnos la autorización si es posible.

P: ¿Pueden proporcionar productos originales de marcas famosas de instrumentos neumáticos e hidráulicos?

R: Sí, podemos suministrar productos como Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser, etc.

P: ¿Hay garantía disponible?

R: Sí, normalmente los productos tienen un año de garantía de calidad.

P: ¿El conector está en sistema británico o métrico? ¿Cuál es la diferencia entre roscas PT, NPT y G?

A: La rosca G es cilíndrica y no se sella sola, lo que requiere juntas adicionales para evitar fugas. PT y NPT son cónicos y las roscas internas y externas se vuelven cada vez más apretadas cuando se aprietan. El sellado se logra mediante la deformación de las roscas y generalmente se usa sellador o cinta para mejorar el efecto de sellado.

La rosca G es un tubo recto cilíndrico que se utiliza para conexiones no selladas; La rosca PT es un tubo cónico que depende de la deformación y sellado de la propia rosca; NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.

P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?

R: 1MPa=10bar≈145psi≈10kg

P: ¿Qué suele causar el desgaste de las bobinas de las válvulas solenoides?

R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en el cabezal piloto, problema con el núcleo de la válvula y el resorte.ambiente Vibración fuerte y caliente, etc.

P: ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?

Punto de enfoque Contramedidas para entornos de alta temperatura Contramedidas para ambientes de frío extremo
Sellos Caucho fluorado, PTFE Nitrilo de baja temperatura, caucho de silicona, poliuretano
Lubricación Grasa sintética de alta temperatura (baja volatilidad) Grasa para bajas temperaturas (bajo punto de fluidez, baja viscosidad)
Tratamiento de suministro de aire Fortalecer el enfriamiento y la eliminación eficiente del agua. Secado con punto de rocío ultrabajo (tipo refrigeración + adsorción), trazado de calor
Componentes metálicos Autorización de expansión de reserva Seleccione materiales con dureza a baja temperatura, evite fugas debido a la contracción en frío
Componentes de control Bobinas de alta resistencia al calor, disipación de calor, bajo consumo de energía Instalar cajas de aislamiento, calefacción local, evitar la condensación fría.
Instalación Mantener alejado de fuentes de calor, añadir placas aislantes del calor. Evite la exposición al viento y la nieve, envuélvala con materiales aislantes térmicos.


etiqueta:

válvula eléctrica neumática,

válvula de aire neumática,

válvula de control direccional neumática

Contacto
Ningbo Sanmin Import And Export Co.,Ltd.

Persona de Contacto: Ina Chen

Teléfono: 0086-15168536055

Fax: 86-574-88915660

Envíe su pregunta directamente a nosotros (0 / 3000)

Sobre

Neumático de la válvula solenoide

G / El NPT rosca serie experimental interna neumática de la válvula electromagnética 4N300 3NV300 de la válvula electromagnética

3 válvula electromagnética neumática 4V de la posición de la manera 2 válvula experimental neumática de 400 series

SY5000 mini posición a prueba de polvo neumática 5/2 5 de la válvula electromagnética 220VAC/3

Válvula neumática del pulso

Primavera doble integrada aire limpio del acero inoxidable de la válvula 321 del pulso del diafragma

“Solo diafragma tipo similar neumático GOYEN válvula pulso serie QG-Y-25 G1 integrado

Válvula neumática integrada del pulso del diafragma doble - 25 ~ temperatura de 60 ℃

DEJA UN MENSAJE

Política de privacidad | China Bueno Calidad Neumático de la válvula solenoide Proveedor. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
