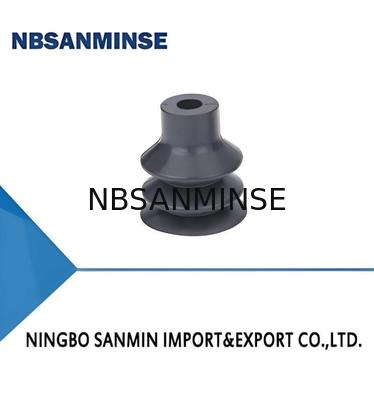

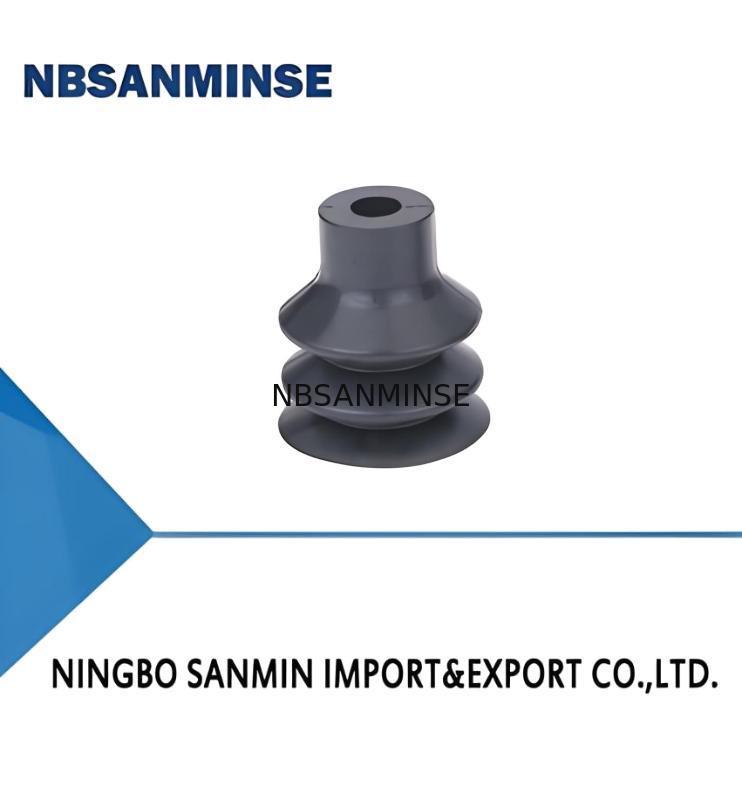

SPC Serie Bellows vaso de succión

Cantidad de orden mínima :	100PCS	Detalles de empaquetado :	bolsas de plástico
Tiempo de entrega :	5-30days	Capacidad de la fuente :	10 000 unidades

Lugar de origen:	China	Nombre de la marca:	NBSANMINSE
Número de modelo:	el punto 3

Información detallada
Diámetro:	3 - φ3mm	Material & Hardness 5:	N- NBR
hilo de conexión:	Nilo - Sólo vaso de succión	Pull-out force N:	0.5
Diámetro de la manguera recomendado. mm:	4

Descripción de producto

Características

◇ 2.5 fuelle

◇ Labios suaves y cónicos

◇ Disponible en varios tamaños

Ventajas

◇ Gran fuerza de succión y buen efecto amortiguador al succionar la pieza de trabajo con

superficie irregular

◇ Buen sellado y larga carrera comprimida, adecuado para manipular piezas de trabajo

con superficie irregular

◇ Adecuado para piezas de trabajo de varios tamaños y formas

Aplicaciones

◇ Manipulación de piezas de trabajo frágiles como componentes electrónicos

y piezas de moldeo por inyección

◇ Manipulación de piezas de trabajo con superficie irregular como papel y

tuberías

Estructura

◇ 2.5 fuelle, larga carrera comprimida

◇ Estructura dividida para facilitar el reemplazo de piezas de desgaste

Parámetros técnicos

Modelo	Extracción fuerza N	Interior volumen cm³	Min.Curva radio de pieza de trabajo mm	Peso g	Recomendado manguera dia mm	MPQ uds
SPC3	0.5	<0.1	4	0.2	4	10
SPC5	0.9	<0.1	7.5	0.2	4	10
SPC7	1.7	<0.1	12	0.3	4	10
SPC10	3.5	0.2	13	0.8	6	10
SPC12	5	0.4	13	1.3	6	10
SPC15	8	0.9	15	1.7	6	10
SPC18	11.5	1.5	20	1.8	6	10
SPC20	14	2	27	2.8	6	5
SPC25	22	5	30	4	6	5
SPC30	32	8.3	35	10.5	6	5
SPC40	56	16.5	60	22.5	8	5
SPC60	127	52	75	52.4	8	1
SPC90	286	135	85	152.8	8	1

◇ Nota: Nivel de vacío de prueba -60kPa, pieza de trabajo con superficie lisa y limpia. Los datos de la fuerza de extracción anteriores se calcularon sin considerar el factor de seguridad.

Los datos pueden ser diferentes según las diferentes superficies de la pieza de trabajo. Recomiende que la longitud de la manguera de vacío sea lo más corta posible, máx. 2m.

Estructura

◇ Consta de ventosa de repuesto y racor de bloqueo

◇ Racor enchufable para ventosas de diámetro 5mm-25mm

◇ Racor con orificio de montaje de zócalo hexagonal para ventosas de

diámetro 30mm-60mm

◇ Puerto de vacío vertical, racor de pagoda para conexión, rosca macho

para montaje

◇ Puerto de vacío lateral, racor de pagoda para conexión, rosca hembra

para montaje

◇ Consulte la página 125 para la selección de ventosas

Modelo	Dirección del puerto de vacío Racor vertical-Pagoda	Racor lateral-Pagoda
SPC3□	SPC3□-B6-M8M	SPC3□-LB6-M4F
SPC5□	SPC5□-B6-M8M	SPC5□-LB6-M4F
SPC7□	SPC7□-B6-M8M	SPC7□-LB6-M4F
SPC10□	SPC10□-B6-M8M	SPC10□-LB6-M4F
SPC12□	SPC12□-B6-M8M	SPC12□-LB6-M4F
SPC15□	SPC15□-B6-M8M	SPC15□-LB6-M4F
SPC18□	SPC18□-B6-M8M	SPC18□-LB6-M4F
SPC20□	SPC20□-B6-M8M	SPC20□-LB6-M4F
SPC25□	SPC25□-B6-M8M	SPC25□-LB6-M4F
SPC30□	SPC30□-B6-M10M	SPC30□-LB6-M6F
SPC40□	SPC40□-B6-M10M	SPC40□-LB6-M6F
SPC60□	SPC60□-B6-M10M	SPC60□-LB6-M6F
