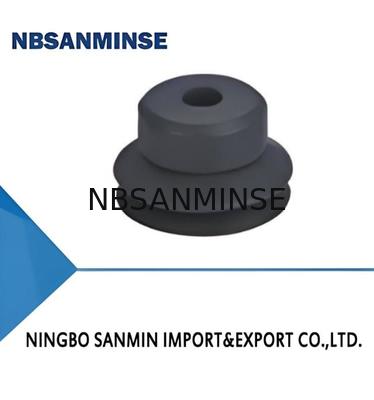

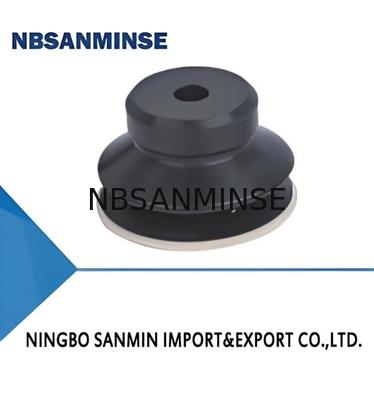

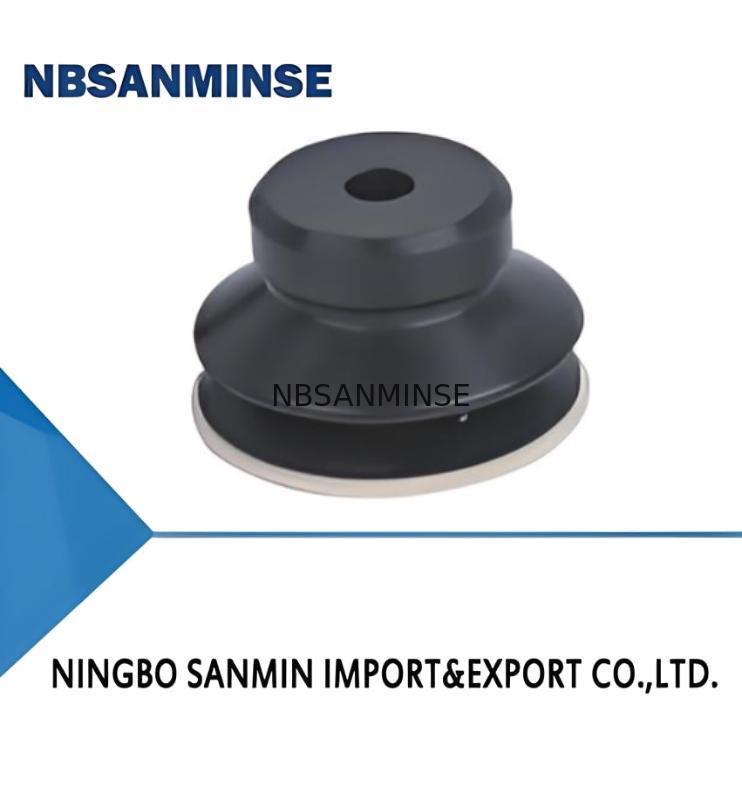

La serie SPJ Bellows Cup de succión

Cantidad de orden mínima :	100PCS	Detalles de empaquetado :	bolsas de plástico
Tiempo de entrega :	5-30days	Capacidad de la fuente :	10 000 unidades

Lugar de origen:	China	Nombre de la marca:	NBSANMINSE
Número de modelo:	SPJ4

Información detallada
Diámetro:	4 - φ4mm	Material y dureza:	N- NBR
hilo de conexión:	Nilo - Sólo vaso de succión	Fuerza de extracción N:	0.6
Diámetro de la manguera recomendado. mm:	4

Descripción de producto

Características

◆ 1.5 fuelle

◆ Labios suaves y cónicos

◆ Tapón sin marcas opcional

◆ Disponible en varios tamaños

Ventajas

◆ Compensan la diferencia de altura y tienen una buena amortiguación cuando entran en

contacto con las piezas de trabajo

◆ Buen sellado para la manipulación de piezas de trabajo con superficies irregulares

◆ Disponible en varios tamaños

Aplicaciones

◆ Manipulación de piezas de trabajo con superficies irregulares como cartones, papel

cartón y láminas, piezas de trabajo con superficies curvas

◆ Manipulación de piezas de trabajo frágiles como componentes electrónicos y

piezas de moldeo por inyección

◆ La ventosa con tapón sin marcas es adecuada para la manipulación de materiales electrónicos sensibles

o pantallas de visualización. Es adecuada para ocasiones con

altos requisitos de marcas en la superficie de adsorción

Estructura

◆ 1.5 fuelle, carrera comprimida larga

◆ Las ventosas con un diámetro inferior a 50 mm adoptan una estructura dividida para facilitar la

sustitución

◆ Estructura de una sola pieza para ventosas con un diámetro de 60 mm-80 mm

Modelo	Fuerza de extracción N	Interior volumen cm³	MinCurve radio de pieza de trabajo mm	Peso g	Recomendado manguera diámetro mm	MPQ uds
SPJ4	0.6	<0.1	4	0.1	4	10
SPJ6	1.2	<0.1	6	0.2	4	10
SPJ8	2.2	<0.1	8	0.3	4	10
SPJ10	3.5	0.2	12	0.8	4	10
SPJ15	8	0.5	20	1.0	6	10
SPJ20	15	1.1	27	1.8	6	5
SPJ25	24	2.2	40	3.0	6	5
SPJ30	32	3	55	5.3	6	5
SPJ35	43	4.5	65	8.0	6	5
SPJ40	60	6	80	10.5	6	1
SPJ50	92	11.7	95	21.0	8	1
SPJ60	127	20	125	35.6	8	1
SPJ70	173	30	150	52.5	8	1
SPJ80	226	40	140	63.0	8	1

◆ Nota: Nivel de vacío de prueba -60kPa, pieza de trabajo con superficie lisa y limpia. Los datos de la fuerza de extracción anteriores se calcularon sin considerar el factor de seguridad.

Los datos pueden ser diferentes según las diferentes superficies de las piezas de trabajo. Recomiende que la longitud de la manguera de vacío sea lo más corta posible, máx. 2 m.

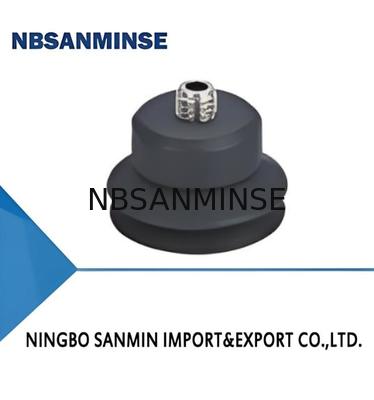

Estructura

◆ Consta de ventosa de repuesto y racor de bloqueo

◆ Racor enchufable para ventosas

◆ Puerto de vacío vertical, racor de pagoda o racor de un solo toque para la conexión,

rosca macho para montaje

◆ Puerto de vacío lateral, racor de pagoda para la conexión, rosca hembra para

montaje

◆ Consulte la página 131 para la selección de ventosas

Modelo	Dirección del puerto de vacío Racor vertical-Pagoda	Racor lateral-Pagoda
SPJ6□	SPJ6□-B6-M8M	SPJ6□-LB6-M4F
SPJ8□	SPJ8□-B6-M8M	SPJ8□-LB6-M4F
SPJ10□	SPJ10□-B6-M8M	SPJ10□-LB6-M4F
SPJ15□	SPJ15□-B6-M8M	SPJ15□-LB6-M4F
SPJ20□	SPJ20□-B6-M8M	SPJ20□-LB6-M4F
SPJ25□	SPJ25□-B6-M10M	SPJ25□-LB6-M6F
SPJ30□	SP30□-B6-M10M	SPJ30□-LB6-M6F
SPJ35□	SP35□-B6-M10M	SPJ35□-LB6-M6F
SPJ40□	SP40□-B6-M10M	SPJ40□-LB6-M6F
SPJ50□	SPJ50□-B6-M10M	SPJ50□-LB6-M6F
SPJ60□	SPJ60□-R1-M16M	SPJ60□-LR1-M8F
SPJ70□	SPJ70□-R1-M16M	SPJ70□-LR1-M8F
SPJ80□	SPJ80□-R1-M16M	SPJ80□-LR1-M8F

Estructura

◆ Consta de ventosa de repuesto (3) y compensador de nivel

◆ Racor enchufable para ventosa

◆ Puerto de vacío vertical (1), rosca macho para montaje

◆ Puerto de vacío lateral (2), rosca macho para montaje

Modelo	Vacío puerto dirección Racor vertical-Pagoda		Racor lateral-Pagoda
SPJ6□	SPJ6□-FE3B6-M9	SPJ6□-FE10B6-M9	SPJ6□-FE3LB6-M9	SPJ6□-FE10LB6-M9
SPJ8□	SPJB□-FE3B6-M9	SPJB□-FE10B6-M9	SPJ8□-FE3LB6-M9	SPJ8□-FE10LB6-M9
SPJ10□	SPJi0□-FE4B6-M11	SPJ10□-FE10B6-M11	SPJ10□-FE4LB6-M11	SPJ10□-FE10LB6-M11
SPJ15□	SPJ15□-FE4B6-M11	SPJ15□-FE10B6-M11	SPJ15□-FE4LB6-M11	SPJ15□-FE10LB6-M11
SPJ20□	SPJ20□-FE4B6-M11	SPJ20□-FE10B6-M11	SPJ20□-FE4LB6-M11	SPJ20□-FE10LB6-M11
SPJ25□	SPJ25□-FE6B6-M14	SPJ25□-FE15B6-M14	SPJ25□-FE6LB6-M14	SPJ25□-FE15LB6-M14
SPJ30□	SPJ30□-FE6B6-M14	SPJ30□-FE15B6-M14	SPJ30□-FE6LB6-M14	SPJ30□-FE15LB6-M14
SPJ35□	SPJ35□-FE6B6-M14	SPJ35□-FE15B6-M14	SPJ35□-FE6LB6-M14	SPJ35□-FE15LB6-M14
SPJ40□	SPJ40□-FE6B6-M14	SPJ40□-FE15B6-M14	SPJ40□-FE6LB6-M14	SPJ40□-FE15LB6-M14
SPJ50□	SPJ50□-FE6B6-M14	SPJ50□-FE15B6-M14	SPJ50□-FE6LB6-M14	SPJ50□-FE15LB6-M14
SPJ60□	-		SPJ60□-FE10LR1-M16	SPJ60□-FE30LB6-M16
SPJ70□	-		SPJ70□-FE10LR1-M16	SPJ7O□-FE30LB6-M16
SPJ80□	-		SPJ80□-FE10LR1-M16	SPJB0□-FE30LB6-M16
