| IR |
1 |
2 |
0 |
0 |
□ |
01 |
B. El trabajo |
A. No |
| Código de especificación |
Tamaño del cuerpo |
|
Intervalo de presión de regulación |
Dirección del escape |
Tipo de hilo |
Tamaño del puerto |
Opción |
|
|
1:IR1000 |
|
0 |
0.05 ~ 0,2MPa |
0 |
Gases de escape de fondo |
No |
Rc |
01 |
1/8 |
B. El trabajo |
con soporte |
|
|
2:IR2000 |
|
0.01 a 0,2 MPa |
1 |
Gas de escape suministrado |
No |
El TNP |
02 |
4/4. |
G. |
Medidor de presión |
|
|
3:IR3000 |
|
1 |
0.01 ~ 0,4MPa |
2 |
El escape trasero |
F: el precio |
G. |
03 |
3/8 |
|
|
|
|
|
|
2 |
0.01 ~ 0,8MPa |
|
|
|
|
04 |
1/2 |
|
|
|
| IR |
1 |
2 |
0 |
0 |
□ |
01 |
B. El trabajo |
A. No |
| Código de especificación |
Tamaño del cuerpo |
|
Intervalo de presión de regulación |
Dirección del escape |
Tipo de hilo |
Tamaño del puerto |
Opción |
|
|
1:IR1000 |
|
0 |
0.01 a 0,2 MPa |
0 |
Gases de escape de fondo |
No |
Rc |
01 |
1/8 |
B. El trabajo |
con soporte |
|
|
2:IR2000 |
|
1 |
0.01 ~ 0,4MPa |
1 |
Gas de escape suministrado |
No |
El TNP |
02 |
4/4. |
G. |
Medidor de presión |
|
|
3:IR3000 |
|
2 |
0.01 ~ 0,8MPa |
2 |
El escape trasero |
F: el precio |
G. |
03 |
3/8 |
|
|
|
|
|
|
|
|
|
|
|
|
04 |
1/2 |
|
|
|
Función: Se encuentra en el estado de escape, permitiendo que el gas con una presión superior a la presión regulada se descargue del puerto de alivio después de la regulación de la presión.para garantizar que la presión de corriente se estabilice dentro del rango de presión reguladoSi se bloquea, la presurización se convertirá en la presión de admisión, y no habrá efecto regulador.
El principio de funcionamiento de la válvula rotativa (serie RZ000): el medio fluye hacia la placa de la válvula desde el lado de entrada a través del orificio fijo.El orificio fijo en la placa de la válvula actúa como una boquilla en la cámara de aire de la cavidad B del asiento de la válvula. a través del cambio de presión, la fuerza ejercida por el asiento de la válvula sobre la placa de la válvula, la fuerza del gas entrante que actúa sobre la placa de la válvula,y la fuerza de cierre del muelle de la placa de la válvula están equilibradasAl mismo tiempo, actúa sobre el diafragma A y equilibra con la fuerza que actúa sobre el diafragma para ajustar la presión de ajuste.la distancia entre el asiento de la válvula y el disco de la válvula aumenta, la presión del disco de la válvula disminuye y el espacio entre el asiento de la válvula y el disco de la válvula se hace cada vez más grande.El puerto de escape se abre para descargar rápidamente el gas presurizado en el lado de entradaEn este mecanismo de guía de tipo boquilla-flapper, se detecta la desviación de presión, lo que permite una regulación precisa de la presión.

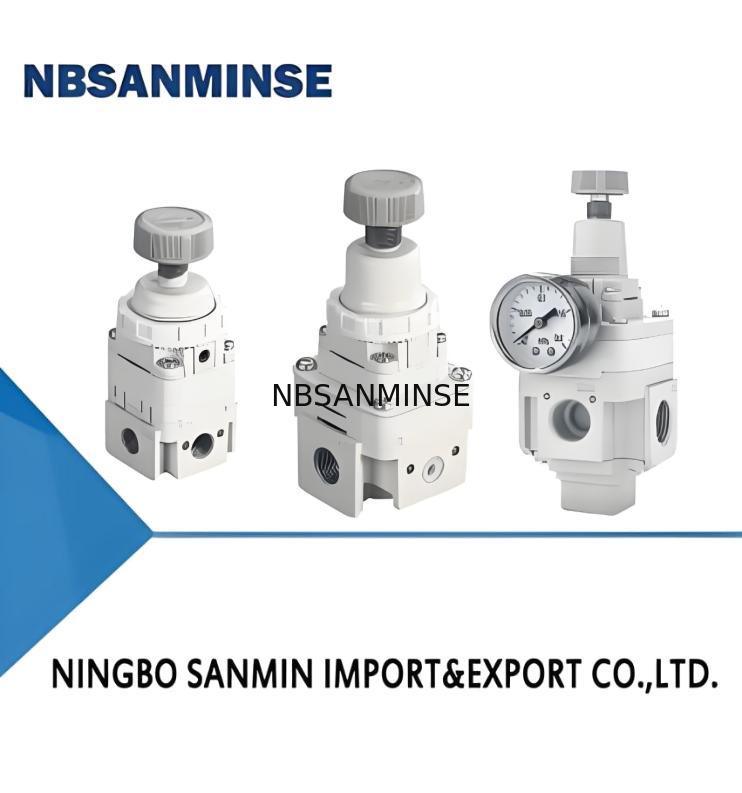

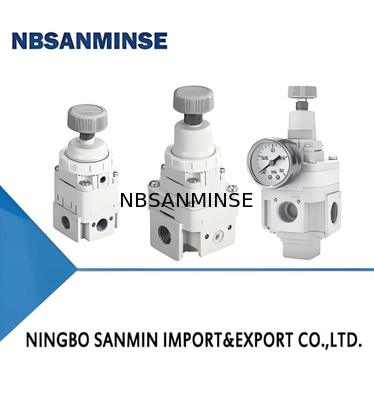

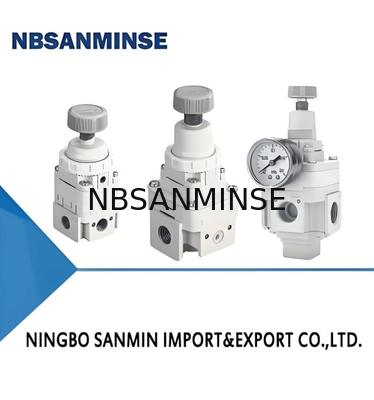

| Especificaciones estándar |
Modelo - Tipo básico (Rueda) |
|
|
| Fluido utilizado |
IR10□0-A |
IR20□0-A |
IR30□0-A |
| Presión garantizada |
El aire |
El aire |
El aire |
| Presión máxima de alimentación |
1.5 MPa |
1.0 MPa |
- |
| Presión mínima de alimentación [Nota 1] |
Presión de ajuste + 0,05 MPa |
Presión de ajuste + 0,1 MPa |
- |
| Establecer el rango de presión |
IR1000-A: 0,005 ~ 0,2 MPa
IR1010-A: 0,01 ~ 0,4 MPa
IR1020-A: 0,01 ~ 0,8 MPa |
IR2000-A: 0,005 ~ 0,2 MPa
IR2010-A: 0,01 ~ 0,4 MPa
IR2020-A: 0,01 ~ 0,8 MPa |
IR3000-A: 0,01 ~ 0,2 MPa
IR3010-A: 0,01 ~ 0,4 MPa
IR3020-A: 0,01 ~ 0,8 MPa |
| Se trata de un producto de la familia de los cereales de la familia de los cereales. |
Dentro del 0,2% de la escala completa |
Dentro del 0,2% de la escala completa |
Dentro del 0,2% de la escala completa |
| Repetitividad [Nota 3] |
Dentro del 0,5% de la escala completa |
Dentro del 0,5% de la escala completa |
Dentro del 0,5% de la escala completa |
| Consumo de aire (ANR) [Nota 3] |
Dentro de 1 L/min |
Dentro de 1 L/min |
Dentro de 1 L/min |
| Tamaño del puerto |
1/8 |
4/4. |
1/4, 3/8, 1/2 |
| Puerto del manómetro |
1/8 (2 plazas) |
1/8 (2 plazas) |
1/8 (2 plazas) |
| Temperatura ambiente y temperatura del fluido en uso [Nota 4] |
-5 ~ 60°C (sin congelación) |
-5 ~ 60°C (sin congelación) |
-5 ~ 60°C (sin congelación) |
| Masa (kg) [Nota 5] |
0.13 |
0.23 |
0.47 |
P: ¿ Podría ofrecer las muestras gratis?
A: Sí, estoy seguro. pero depende de los productos, Por favor, contáctenos. el nombre de la autoridad competente; o por whatsapp 0086 15168536055
P: ¿ Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio esservicio de piezas de automatización para exportadores con contenedor completo y ventacilindro de aire, tratamiento de la fuente de aire, válvula de solenoide,una válvula de aire,válvula motorizada,Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteel ajuste, medidor de presiónY así sucesivamente.
- ¿ Qué?No¿ Qué tipo de productos puedes hacer?
R: Podemos hacer muchos tipos de acero inoxidable, Latón, aluminioprocesamiento de materiales.como altopresión Válvula / válvula electrónica / válvula eléctricaválvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y demás.
P: ¿ Se puede hacer el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos fabricar. Somos proveedores OEM desde hace años y profesionales para fabricar. Pero necesita darnos la autorización si es posible.
P: ¿Puede suministrar productos originales de marca de instrumentos neumáticos e hidráulicos famosos?
R: Sí, podemos suministrar a empresas como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
- ¿ Qué? ¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector está en el sistema británico o métrico? ¿Cuál es la diferencia entre los hilos PT, NPT y G?
A: ¿Qué quieres decir? El hilo G es cilíndrico y no se sella a sí mismo, lo que requiere juntas adicionales para evitar fugas.y los hilos internos y externos se vuelven más y más apretados cuando se apretanEl sellado se logra mediante la deformación de los hilos, y el sellador o la cinta se utilizan generalmente en conjunto para mejorar el efecto de sellado.
El hilo G es un tubo cilíndrico recto utilizado para conexiones no selladas; el hilo PT es un tubo cónico que se basa en la deformación y el sellado del hilo mismo;NPT es también un tubo cónico con un ángulo de perfil del diente de 60 grados, utilizado principalmente en América del Norte
P: ¿Cómo se convierten las unidades de presión: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: ¿Qué es lo que suele causar el agotamiento de las bobinas de las válvulas solenoides?
R:Voltagem y hz incorrectos, conmutación frecuente, cabeza de piloto entrando en líquido, núcleo de válvula y problema de resorte,Medio ambiente caliente, vibraciones fuertes, etc.
- ¿ Qué? ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?
| Punto de enfoque |
Contramedidas para el medio ambiente de altas temperaturas |
Contramedidas para el ambiente extremadamente frío |
| Las focas |
Caucho fluorado, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| La lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de vertido, baja viscosidad) |
| Tratamiento del suministro de aire |
Refuerzo de la refrigeración, eliminación eficiente del agua |
Seca con punto de rocío muy bajo (tipo de refrigeración + adsorción), rastreo térmico |
| Componentes metálicos |
Acceso a la ampliación de reservas |
Seleccionar materiales con dureza a bajas temperaturas, evitar fugas debido a la contracción en frío |
| Componentes de control |
Las bobinas de alta calidad resistentes al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar la condensación fría |
| Instalación |
Mantener lejos de las fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales aislantes térmicos |
