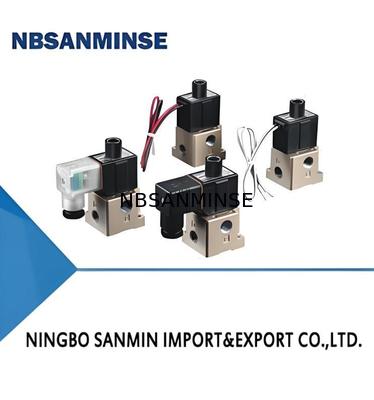

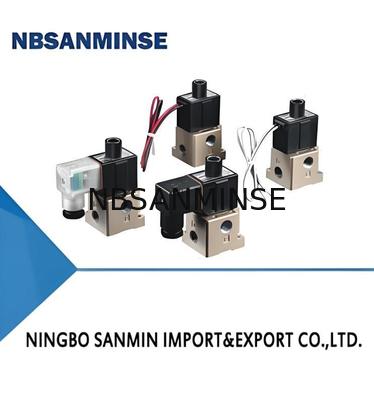

| VT317 |
□ |
1 |
G |
□ |
02 |
□ |
|
Opción de válvula |
Voltaje nominal |
Entrada eléctrica |
|
Tamaño del puerto |
Tipo de rosca |
| Nulo |
Tipo estándar |
1 |
AC100V 50/60Hz |
G: Prensaestopas, cable de 300 mm |
02: 1/4 (8A) |
Nulo: Rc |
| E |
Tipo de servicio continuo |
2 |
AC200V 50/60Hz |
H: Prensaestopas, cable de 600 mm |
|
F: G |
| V |
Tipo de especificación de vacío |
3 |
AC110V 50/60Hz |
D: Terminal DIN |
N: NPT |
|
|
4 |
AC220V 50/60Hz |
|
T: NPTF |
| 5 |
DC24V |
|
| 6 |
DC12V |
| 7 |
AC240V 50/60Hz |
| 9 |
otro |
| Artículo |
Descripción |
| Función |
Control de solenoide simple de 2 posiciones de acción directa |
| Fluido utilizado |
Aire |
| Rango de presión de operación |
0~0.9MPa |
| Temperatura ambiente y temperatura del fluido en uso |
-10~50℃ (no congelado. Ver P.5) |
| Nota 1: Tiempo de respuesta |
≤ 30ms (a 0.5MPa) |
| Frecuencia máxima de operación |
10Hz |
| Grasa de baja temperatura (punto de fluidez bajo, baja viscosidad) |
No requerida (si se lubrica, usar Aceite de Turbina 1 ISO VG32) |
| Operación manual |
Tipo pulsador no bloqueable |
| Posición de montaje |
Libre |
| Nota 2: Resistencia al impacto / Resistencia a la vibración |
150/50 m/s² |
| Estructura de protección |
A prueba de polvo |
| Nº de modelo |
Valor equivalente - 1-2 (P-A) |
|
|
Valor equivalente - 2-3 (A-P) |
|
|
Valor equivalente - 3-2 (R-A) |
|
|
Valor equivalente - 2-1 (A-P) |
|
|
Masa (Tipo de salida directa) |
|
C (dm³/(s·bar)) |
b |
(C_v) |
C (dm³/(s·bar)) |
b |
(C_v) |
C (dm³/(s·bar)) |
b |
(C_v) |
C (dm³/(s·bar)) |
b |
(C_v) |
|
| VT317 |
2.4 |
0.26 |
0.62 |
2.6 |
0.34 |
0.67 |
2.8 |
0.25 |
0.67 |
2.5 |
0.37 |
0.66 |
0.28kg |
| VT317V (Tipo de especificación de vacío) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| VT317E (Tipo de larga duración) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
P: ¿Podría ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.
P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable
, latón, aluminioprocesamiento de materiales. como altapresiónVálvula / válvula solenoide / válvula eléctrica /válvula de agua/ válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logotipo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales para hacerlo. Pero necesita darnos la autorización si es posible.
P: ¿Puede proporcionar productos originales de marcas neumáticas e hidráulicas e instrumentos famosos?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Hay garantía disponible?
Punto clave P: ¿El conector está en sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.
La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte. P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo de la válvula y el resorte,
entorno
caliente, vibración fuerte, etc.P: ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos?
Punto clave Contramedidas para entornos de alta temperatura
| Contramedidas para entornos de frío extremo |
Sellos |
Fluororrubero, PTFE |
| Nitrilo a baja temperatura, caucho de silicona, poliuretano |
Lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
| Grasa de baja temperatura (punto de fluidez bajo, baja viscosidad) |
Tratamiento del suministro de aire |
Fortalecer el enfriamiento, eliminación eficiente de agua |
| Secado de punto de rocío ultrabajo (refrigeración + tipo adsorción), calefacción |
Componentes metálicos |
Espacio de expansión de reserva |
| Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
Componentes de control |
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
| Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
| Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
