Datos del producto:
|
| Temperatura: | Temperatura | Voltaje: | 24 VCC |
|---|---|---|---|
| Nivel de potencia: | 3,5 W ~ 6 W | Instalación: | Cualquier posición |
| Entorno de aplicación: | Interior/Exterior | Medios de comunicación: | gas |
Introducción:

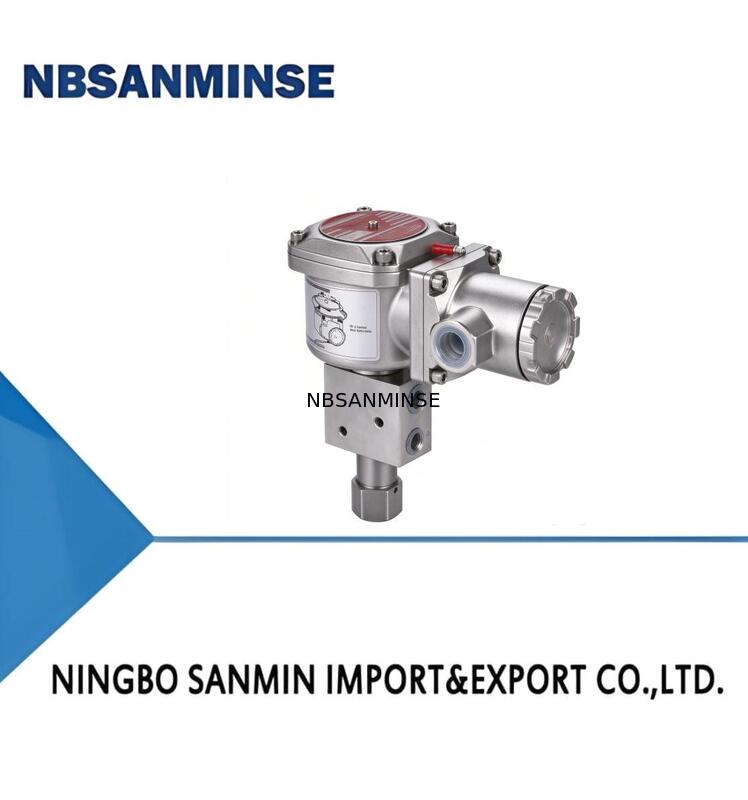

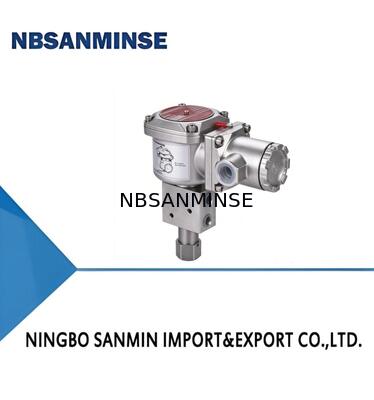

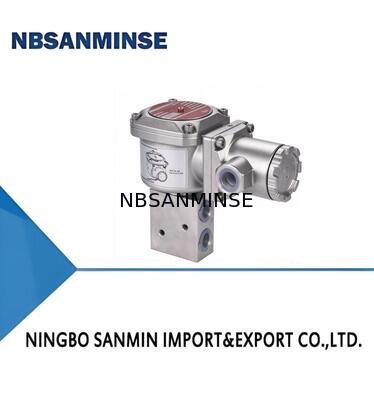

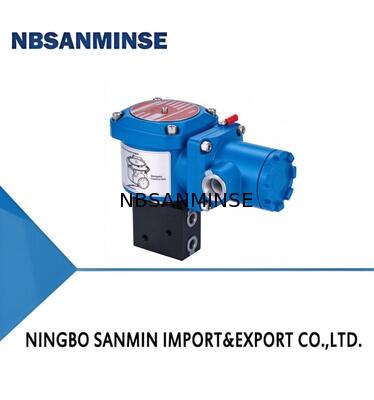

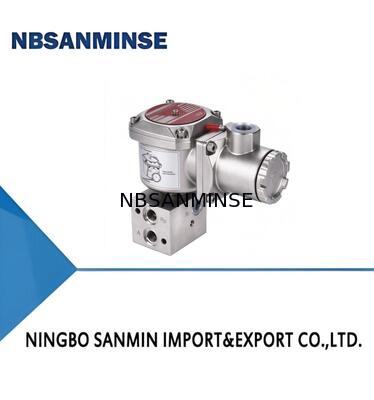

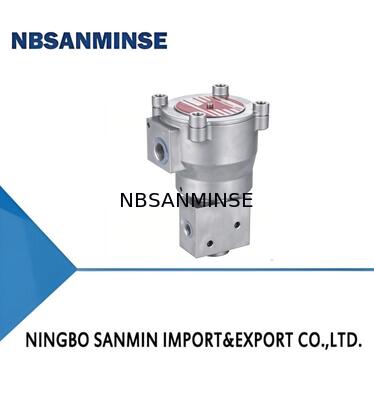

La válvula solenoide serie LV600, las válvulas solenoide son adecuadas para su uso junto con válvulas de control neumático y actuadores de pistón en la mayoría de los procesos de producción. En esta ocasión, la válvula solenoide solo desempeña una función auxiliar, pero es muy importante. Especialmente en la cadena de producción de procesos, la válvula solenoide desempeña un papel muy importante, como el estado abierto y cerrado de la válvula de proceso cuando falla la fuente de gas. Cuando la seguridad de la producción de procesos requiere la acción de la válvula, la mayoría de ellas deben ser controladas por válvulas solenoide. Es ampliamente utilizada en la industria del petróleo, gas natural y química y también puede cumplir con los requisitos de aplicación de respuesta rápida y vida útil de alta frecuencia en sistemas de automatización industrial.
Características:
Cumplimiento del estándar de seguridad funcional IEC61508, Nivel de Integridad de Seguridad SIL3 certificado por TÜV
Estructura de obturador de acción directa
Diseño equilibrado
Dirección libre para la conexión del cable
Bajo consumo de energía disponible
Operador a prueba de explosiones y no a prueba de explosiones
Amplios rangos de presión y no se requiere presión mínima de operación
Doble dirección de flujo disponible
Función:
![]()
Especificaciones Técnicas:
| ARTÍCULO | Control electrónico simple/control electrónico dual |
| PILOTO CATEGORÍA | Tipo de acción directa |
| MEDIO | Gas |
| RANGO DE TEMPERATURA AMBIENTE | -60°C ~60°C |
| TEMPERATURA DEL MEDIO | -60°C~ 60°C |
| PRESION DIFERENCIAL DE OPERACIÓN | 29 a 145 psi (2.0 a 10 bar) |
| COEFICIENTE DE FLUJO | 1.11Cv(1.06Kv)m³/h 15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| CONSTRUCCIÓN DE LA VÁLVULA | Tipo de acción directa |
| MATERIAL DEL CUERPO | Acero inoxidable/Aluminio/Acero inoxidable |
| AMBIENTE DE APLICACIÓN | Interior/Exterior |
| INSTALACIÓN | Cualquier posición |
| CLASIFICACIÓN IP | IP65/IP67 |
| APROBACIONES A PRUEBA DE EXPLOSIONES | Ex db IIC T6~T3Gb |
Operadores de Solenoide:
| CLASE DE AISLAMIENTO | POTENCIA NOMINAL CONSUMO DE ENERGÍA | |
| Vatios CC | Vatios CA | |
| (VA) RETENCIÓN VA | ||
| H | 1.8~6.5W | 1.8~4W |
| Voltaje Estándar | 24V,36V,48V,110V | 24V, 110V, 220V CA/50Hz, 60Hz |
LV600 BS DFDS SC N 14NG 3 P 1 ST * 24VDC:
| SERIE DE PRODUCTOS | LV600 | SERIE LV600 |
| Forma y material del cuerpo de la válvula | BS | Acción directa material de acero inoxidable |
| DFDA | Doble cámara aleación de aluminio a prueba de explosiones |
|
| CATEGORÍA DE BOBINA | FDA | A prueba de explosiones aluminio |
| FDS | Acero inoxidable a prueba de explosiones acero |
|
| Modo de control | TC | Control eléctrico simple |
| Interfaz eléctrica | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| 14NG | Tipo de tubería 1/4NPT | |
| 12NG | Tipo de tubería 1/2NPT | |
| 14G | Tipo de tubería 1/4G | |
| 12G | Tipo de tubería 1/2G | |
| Conexión de aire | 14NB | Tipo Namur 1/4NPT |
| 14GB | Tipo Namur 1/4G | |
| 12NB | Tipo Namur 1/2NPT | |
| 12GB | Tipo Namur 1/2G | |
| Tipo de función | 3 | Dos posiciones tres vías |
| Nivel de potencia | Sin operación manual | 3.5W~6WL |
| TSin operación manual | WOperador Manual | |
| P | Sin operación manual | S |
| T(-40°C~+60°C) | Temperatura | |
| L | T(-40°C~+60°C) | L |
| T(-40°C~+60°C) | CL (-60°C~+60°C) | |
| Especial | * | |
| Especial bajo pedido | VOLTAJE | 24VCC |
| 110VCC | 220VCA Hay opciones especiales disponibles según el equipo. Consulte la hoja de datos del producto para obtener más detalles. |
