Datos del producto:
|
| Medios de comunicación: | gas | Entorno de aplicación: | Interior/Exterior |
|---|---|---|---|
| Instalación: | Cualquier posición | Tipo de la función: | Posición portuaria 5 2 |
| Especial: | Especial bajo petición | Nivel de potencia: | 3,5 W ~ 6 W |
Introducción:

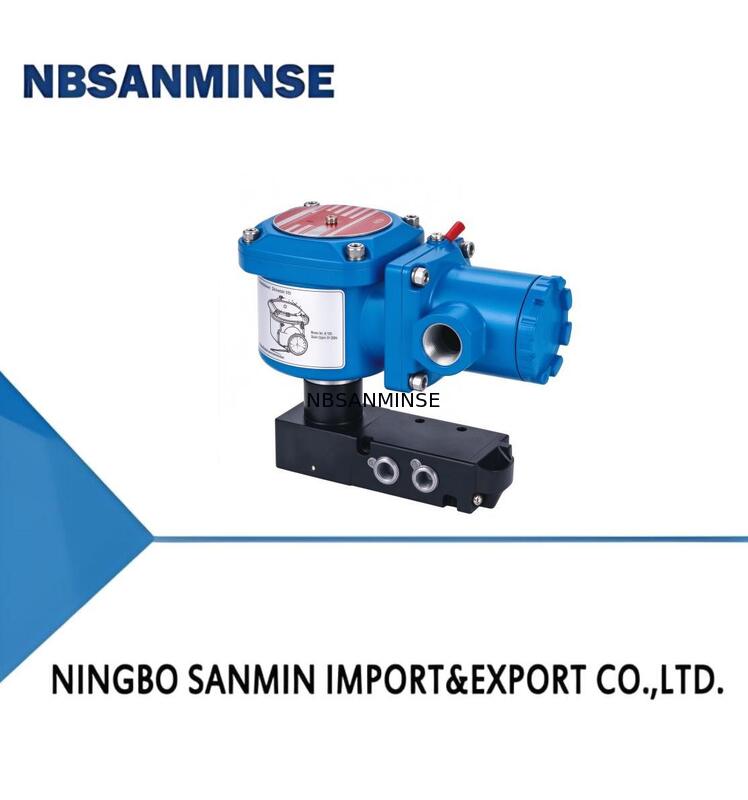

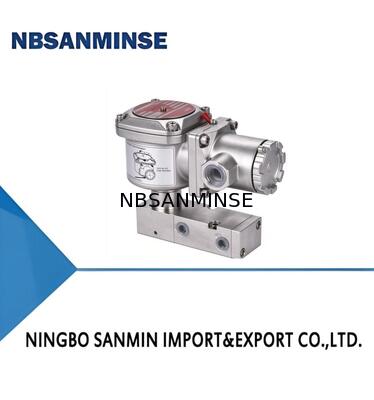

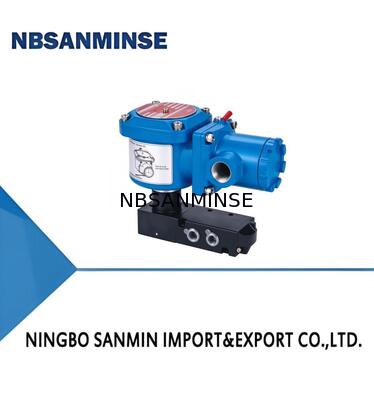

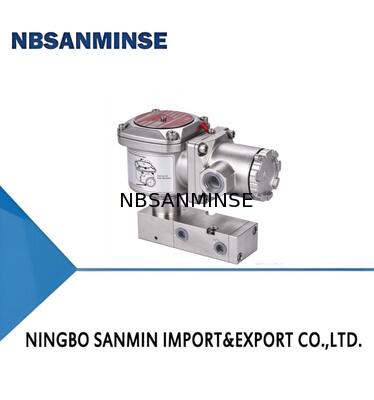

La válvula solenoide serie LV600, las válvulas solenoide son adecuadas para su uso junto con válvulas de control neumático y actuadores de pistón en la mayoría de los procesos de producción. En esta ocasión, la válvula solenoide solo desempeña una función auxiliar, pero es muy importante. Especialmente en la cadena de producción de procesos, la válvula solenoide juega un papel muy importante. Por ejemplo, cuando falla la fuente de gas, cuando la seguridad de la producción de procesos requiere la acción de la válvula, la mayoría de ellas necesitan ser controladas por válvulas solenoide. Es ampliamente utilizada en las industrias del petróleo, gas natural y química, y también puede cumplir con los requisitos de aplicación de respuesta rápida y vida útil de alta frecuencia en sistemas de control de automatización industrial.
Características:
Cumplimiento del estándar de seguridad funcional IEC61508, Nivel de Integridad de Seguridad SIL3 certificado por TÜV
La estructura de cámara refinada protege la bobina contra la humedad y la corrosión.
Construcciones de solenoide simple y doble
Diseño de sellado estático
Doble certificación Ex a prueba de explosiones y de seguridad aumentada
Bajo consumo de energía disponible
Operadores manuales disponibles
Piloto interno/externo disponible
Conexiones de puerto roscadas e interfaz NAMUR
Función:
![]()
Especificaciones Técnicas:
| ARTÍCULO | Control electrónico simple/control electrónico doble |
| CATEGORÍA DE PILOTO | Tipo de piloto |
| MEDIO | Gas |
| RANGOS DE TEMPERATURA AMBIENTE | -60℃ ~60℃ |
| TEMPERATURA DEL MEDIO | -60℃ ~60℃ |
| DIFERENCIAL DE PRESIÓN DE OPERACIÓN | 29 a 145 psi (2.0 a 10 bar) |
| COEFICIENTE DE FLUJO | 1.11Cv (1.06Kv) m³/h 15.92Kw/m-in1/4" 3.85Cv (3.30Kv) m³/h55.00Kw/m-in1/2" 1.11Cv (1.06Kv) m³/h15.92Kw/m-in1/4" 3.85Cv (3.30Kv) m³/h55.00Kw/m-in1/2" |
| CONSTRUCCIÓN DE LA VÁLVULA | Estructura de Spoo o estructura de chaqueta |
| MATERIAL DEL CUERPO | Aluminio/Acero Inoxidable |
| AMBIENTE DE APLICACIÓN | Interior/Exterior |
| INSTALACIÓN | Cualquier Posición |
| CLASIFICACIÓN IP | IP66 |
| APROBACIONES A PRUEBA DE EXPLOSIONES FX | Fx db IC T6~T3Gb |
Operadores de Solenoide:
| CLASE DE AISLAMIENTO | POTENCIA NOMINAL CONSUMO DE ENERGÍA | |
| Vatios CC | Vatios CA | |
| (VA) RETENCIÓN VA | ||
| H | 1.8~6.5W | 1.8~4W |
| Voltaje Estándar | 24V, 36V, 48V, 110V | 24V, 110V, 220V CA/50Hz, 60Hz |
LV600 PBA DFDA SC N 14NB 5 P 1 ST * 24VDC:
| SERIE DE PRODUCTO | LV600 | SERIE LV600 |
| Forma y material del cuerpo de la válvula | PBA | Material de aleación de aluminio tipo piloto |
| PBS | Material de acero inoxidable tipo piloto | |
| DFDA | Aleación de aluminio a prueba de explosiones de doble cámara | |
| DFDS | Acero inoxidable a prueba de explosiones de doble cámara | |
| CATEGORÍA DE BOBINA | FDA | Aleación de aluminio a prueba de explosiones |
| FDS | Acero inoxidable a prueba de explosiones | |
| Modo de control | SC | Control eléctrico simple |
| DC | Control eléctrico doble | |
| Interfaz eléctrica | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| Conexión de aire | 14NG | Tipo de tubería 1/4NPT |
| 12NG | Tipo de tubería 1/2NPT | |
| 38NG | Tipo de tubería 3/8NPT | |
| 14G | Tipo de tubería 1/4G | |
| 12G | Tipo de tubería 1/2G | |
| 38G | Tipo de tubería 3/8G | |
| 14NB | Tipo Namur 1/4NPT | |
| 14GB | Tipo Namur 1/4G | |
| 12NB | Tipo Namur 1/2NPT | |
| 12GB | Tipo Namur 1/2G | |
| 38NB | Tipo Namur 3/8NPT | |
| 38GB | Tipo Namur 3/8G | |
| Tipo de función | 3 | 3 Vías 2 Posiciones |
| 5 | 5 Vías 2 Posiciones | |
| 35P | Centro de presión 5/3 | |
| 35C | Centro cerrado 5/3 | |
| 35E | Centro de escape 5/3 | |
| Nivel de potencia | P | 3.5W~6W |
| LP | <3W | |
| Operador Manual | P | Sin operación manual |
| Temperatura | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| Especial | * | Especial bajo pedido |
| VOLTAJE | 24VDC 110VDC 220VAC |
Hay opciones especiales disponibles según el equipo.
Consulte la hoja de datos del producto para obtener más detalles.
