Datos del producto:
|
| Medios de comunicación: | gas | Instalación: | Cualquier posición |
|---|---|---|---|
| Clasificación IP: | IP66 | Modo de control: | Control eléctrico único |
| Conexión aérea: | Tipo de tubería 1/2G | Nivel de potencia: | 3.5W |
Introducción:

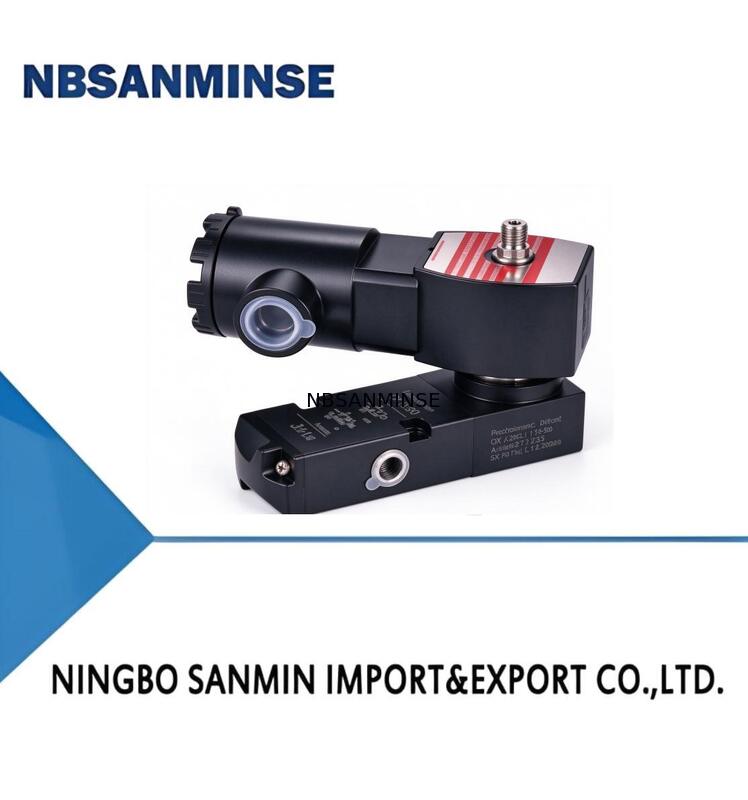

La válvula solenoide serie LV600, las válvulas solenoide son adecuadas para su uso junto con válvulas de control neumático y actuadores de pistón en la mayoría de los procesos de producción. En esta ocasión, la válvula solenoide solo desempeña una función auxiliar, pero es muy importante. Especialmente en la cadena de producción de procesos, la válvula solenoide desempeña un papel muy importante, como el fallo de la fuente de gas que controla el estado de apertura y cierre de la válvula de proceso. Cuando la seguridad de la producción de procesos requiere la acción de la válvula, la mayoría de ellas necesitan ser controladas por válvulas solenoide. Es ampliamente utilizada en la industria del petróleo, gas natural y química y también puede cumplir con los requisitos de aplicación de respuesta rápida y vida útil de alta frecuencia en sistemas de control de automatización industrial.
Características:
Cumplimiento del estándar de seguridad funcional IEC61508, Nivel de Integridad de Seguridad SIL3 certificado por TÜV
Construcciones de solenoide simple y doble
Diseño de sellado estático
Bobina de seguridad intrínseca
Bajo consumo de energía disponible
Dirección libre para el operador del solenoide o cuatro direcciones fijas
Operadores manuales disponibles
Piloto externo/interno disponible
Conexiones de puerto roscadas e interfaz NAMUR
Función:
![]()
![]()
Especificaciones técnicas
| ARTÍCULO | SOLENOIDE SIMPLE/DOBLE |
| CATEGORÍA DE PILOTO | Piloto interno/externo |
| MEDIO | Gas |
| RANGOS DE TEMPERATURA AMBIENTE | -60℃~+60℃ |
| TEMPERATURA DEL MEDIO | -60℃~+60℃ |
| DIFERENCIAL DE PRESIÓN DE OPERACIÓN | 29 a 145 psi (2.0 a 10 bar) |
| COEFICIENTE DE FLUJO | 1.11Cv (1.06m³/h, 592K/min) - 1/4" 3.85Cv (3.30m³/h, 555.00K/min) - 1/2" |
| CONSTRUCCIÓN DE LA VÁLVULA | Estructura de carrete o estructura de camisa |
| MATERIAL DEL CUERPO | Aluminio/Acero inoxidable |
| AMBIENTE DE APLICACIÓN | Interior/Exterior |
| INSTALACIÓN | Cualquier posición |
| CLASIFICACIÓN IP | IP66 |
| APROBACIONES A PRUEBA DE EXPLOSIÓN | Ex db IC T6 Gb Ex mb tb ⅢIC T80℃ |
Operadores de solenoide:
| CLASE DE AISLAMIENTO | CONSUMO DE POTENCIA NOMINAL | |
| Vatios CC | Vatios CA | |
| (VA) RETENCIÓN VA | ||
| H | 1.8~6.5W | 1.8~4W |
| Voltaje estándar | 24V, 36V, 48V, 110V | 24V, 110V, 220V CA/50Hz, 60Hz |
LV600 PBA PSFCA SC N 14NG 3 P 1 ST • 24VDC
| SERIE DE PRODUCTO | DLV600 | LV600 |
| Forma y material del cuerpo de la válvula | PBA | Material de aleación de aluminio tipo piloto |
| PBS | Material de acero inoxidable tipo piloto | |
| CATEGORÍA DE BOBINA | PSFCA | Caja de conexiones de aluminio con sellado de vertido |
| PSFCS | Caja de conexiones de acero inoxidable con sellado de vertido | |
| Modo de control | sc | Control eléctrico simple |
| DC | Control eléctrico doble | |
| Interfaz eléctrica | N | 1/2"NPT |
| G | 1/2”G | |
| 14NG | M20*1.5 | |
| Conexión de aire | 14NG | Tipo de tubería NPT de 1/4" |
| 14NN | Tipo Namur NPT de 1/4" | |
| 38NG | Tipo de tubería NPT de 3/8" | |
| 38NN | Tipo Namur NPT de 3/8" | |
| 12NG | Tipo de tubería NPT de 1/2" | |
| 12NN | Tipo Namur NPT de 1/2" | |
| 14GB | Tipo de tubería G de 1/4" | |
| 14GB | Tipo Namur G de 1/4" | |
| 38GB | Tipo de tubería G de 3/8" | |
| 38GB | Tipo Namur G de 3/8" | |
| 12GG | Tipo de tubería G de 1/2" | |
| 12GB | Tipo Namur G de 1/2" | |
| Tipo de función | 3 | 3 Vías 2 Posiciones |
| 5 | 5 Vías 2 Posiciones | |
| 35 | Centro de presión 5/3 | |
| 35E | Centro de escape 5/3 | |
| 35C | Centro cerrado 5/3 | |
| Nivel de potencia | P | 3.5W |
| LP | <3W | |
| Operador manual | 1 | Sin operación manual |
| 2 | Con operación manual | |
| Temperatura | ST | [-20°℃~+60℃][-20℃~+60°℃] |
| OL | [-40℃~+60°℃]I-40℃~+60°℃] | |
| Especial | * | Especial bajo pedido |
| VOLTAJE | 24VDC 110VDC 24VAC 220VAC |
Hay opciones especiales disponibles según el equipo.
Consulte la hoja de datos del producto para obtener más detalles.
