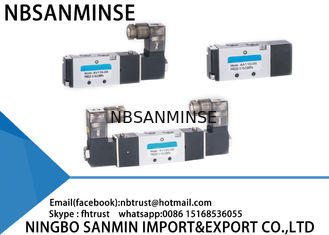

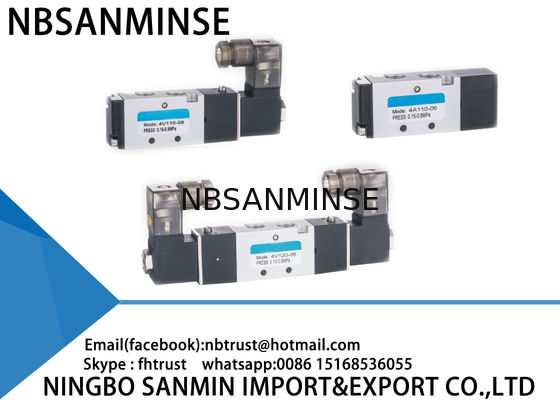

Válvula neumática solenoide serie 4V 100, tres posiciones, doble control, tipo AirTAC
4V110 - M5 , 4V120 - M5 , 4V130C - M5 , 4V130E - M5 , 4V130P - M5 , 4V110 - 06 , 4V120 - 06 , 4V130C - 06 , 4V130E - 06 , 4V130P - 06 , 4A110 - M5 , 4A120 - M5, 4A130V - M5 , 4A130E - M5 , 4A130P - M5 , 4A110 - 06 , 4A120 - 06 , 4A130V - 06 , 4A130E - 06 , 4A130P - 06
1, Modo de pilotaje: Piloto interno o piloto externo.
2, Las válvulas solenoides de tres posiciones tienen tres tipos de función central para
su elección.
3, Las válvulas solenoides de doble control tienen función de memoria.
4, El orificio interno adopta una tecnología de procesamiento especial que tiene poca
fricción de desgaste, baja presión de arranque y larga vida útil.
5, No es necesario añadir aceite para lubricación.
6, Varios grados de voltaje estándar son opcionales.
Especificaciones
| Modelo |
4V110-M5 |
4V120-M5 |
4V130C-M5 |
4V130E-M5 |
4V130P-M5 |
4V110-06 |
4V120-06 |
4V130C-06 |
4V130E-06 |
4V130P-06 |
| 4A110-M5 |
4A120-M5 |
4A130V-M5 |
4A130E-M5 |
4A130P-M5 |
4A110-06 |
4A120-06 |
4A130C-06 |
4A130E-06 |
4A130P-06 |
| Número de vías |
Dos posiciones cinco vías |
Tres posiciones cinco vías |
Dos posiciones cinco vías |
Tres posiciones cinco vías |
| Área de sección efectiva |
10mm²(CV=0.56) |
7mm²(CV=0.40) |
12mm²(CV=0.67) |
9mm²(CV=0.5) |
| Modelo |
3V110-M5 |
3V120-M5 |
3A110-M5 |
3A120-M5 |
|
3V110-06 |
3V120-06 |
3A110-06 |
3A120-06 |
|
| Número de vías |
Dos posiciones tres vías |
Dos posiciones tres vías |
| Área de sección efectiva |
10mm²(CV=0.56) |
12mm²(CV=0.67) |
| Tamaño del puerto |
Entrada de aire = Salida de aire = Escape = M5×0.8” |
Entrada de aire = Salida de aire = Escape = G1/8” |
| Medio de trabajo |
Aire filtrado de 40 micras |
| Modo de acción |
Accionado por piloto interno |
| Presión de uso |
0.15~0.8MPa |
| Presión máxima de prueba |
1.2MPa |
| Temperatura de trabajo |
-5~50℃ |
| Rango de voltaje |
± 10% del voltaje nominal |
| Consumo de energía |
AC: 2.5VA DC2.5W |
| Clase de aislamiento y protección |
Clase F. IP65 |
| Forma de conexión |
Tipo de cable o tipo de terminal |
| Frecuencia de acción más alta |
5 ciclos/segundo |
| Tiempo de excitación más corto |
0.05 segundos |
Por qué elegirnos
1: Varios estilos para cada producto y productos neumáticos de series completas.
2: Gran stock para envío rápido.
3: Alta calidad a precio competitivo.
4: Pedido de muestra y pedido de pequeña cantidad son aceptables.
5: Personalización según su solicitud especial.
6: Proporcionar información gratuita de productos.
7: Calidad confiable asegurada y servicio activo postventa.
8: Garantía de calidad de un año.
Preguntas frecuentes
P: ¿Cuál es nuestra cantidad mínima de pedido?
R: Nuestra cantidad mínima es 1 pieza.
P: ¿Podrían ofrecer muestras gratuitas?
R: Sí, podríamos ofrecer muestras gratuitas para los productos masivos.
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial es cilindro de aire, tratamiento de fuente de aire, válvula solenoide de aire, válvula motorizada,
válvula neumática, acoplamiento rápido, etc.
P: ¿Qué tipos de productos pueden fabricar?
R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable. Válvulas / válvulas solenoides / válvulas eléctricas / válvulas neumáticas y productos de cilindros de aire, etc.
P: ¿Su empresa cuenta con personal técnico especializado?
R: ¿Su empresa cuenta con personal técnico especializado, que puede diseñar el producto que mejor se adapte a sus requisitos?
Nuestros productos son de alta calidad con 12 meses de garantía, y admiten pago por PayPal.
P: ¿Podrían ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial es servicio de exportador de piezas de automatización con contenedor completo, y venta de cilindros de aire, tratamiento de fuente de aire, válvulas solenoides, válvulas de aire, válvulas motorizadas, válvulas de latón, válvulas hidráulicas, cilindros hidráulicos, aire y aceite accesorios, manómetros etc.
P: W¿Qué tipos de productos pueden fabricar?
R: Podemos fabricar muchos tipos de acero inoxidable, latón, aluminio procesamiento de materiales.como alta presión Válvula / válvula solenoide / válvula eléctrica / válvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulico productos y así sucesivamente.
P: ¿Se puede fabricar el producto con nuestro logo y marca?
R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.
P: ¿Puede proporcionar productos de marcas neumáticas e hidráulicas originales y famosas?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P: ¿Hay garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R: La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas interna y externa se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.
La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte,ambiente caliente, vibración fuerte, etc.
P: ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura?
| Punto clave |
Contramedidas para entornos de alta temperatura |
Contramedidas para entornos de frío extremo |
| Sellos |
Caucho de flúor, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| Lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad) |
| Tratamiento del suministro de aire |
Reforzar el enfriamiento, eliminación eficiente de agua |
Secado de punto de rocío ultrabajo (tipo refrigeración + adsorción), calefacción por traza |
| Componentes metálicos |
Reservar espacio de expansión |
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
| Componentes de control |
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
| Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
