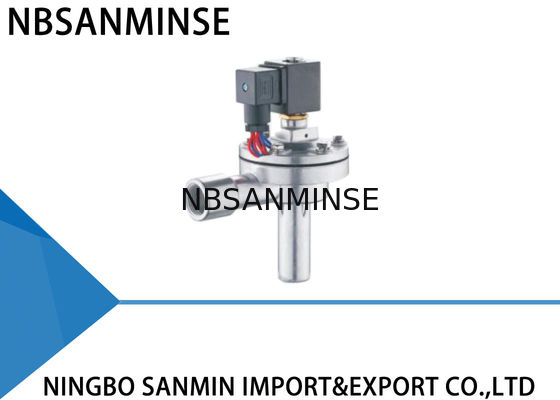

Tipo de ángulo recto 220VAC de la válvula neumática del pulso de la serie de QG-Z-20A/tipo de 24VDC/de 110VAC GOYEN

Válvula de Pulso Neumática Serie QG-Z-20A Tipo Ángulo Recto 220VAC / 24VDC / 110VAC Tipo GOYEN

Parámetro Técnico

Cuerpo: fundición a presión ADC12

Armadura: acero inoxidable 430 FR

Diafragma: Nitrilo o Viton

Resorte: acero inoxidable 321

Sujetadores: acero inoxidable 302

Se seleccionarán y utilizarán diafragmas de buena calidad para todas las válvulas, con cada pieza revisada en cada procedimiento de fabricación, y se colocarán en la línea de ensamblaje de acuerdo con todos los procedimientos. Cada válvula terminada se someterá a una prueba de soplado electrificado.

Durante la instalación y puesta en marcha

Fenómenos de falla

1. Las válvulas no se abren por completo, pero la parte principal actúa.

2. Algunas válvulas no funcionan, pero las otras son normales.

3. Las válvulas no se cierran por completo. Hay fugas. No hay forma de establecer una cúpula de gas.

4. Algunas válvulas no se cierran. Hay fugas.

5. Una válvula se cierra lentamente.

1. Hay suciedad o escombros en el diafragma, la parte principal está dañada. El núcleo de hierro móvil está bloqueado.

1. Verifique la presión de la cúpula de gas para ver si es demasiado baja.

2. Verifique la conexión de la bobina de la válvula y la bobina

3 (1). Válvula Y. Algunas válvulas para la misma cúpula de gas tienen fugas, lo que provoca fugas en todas las válvulas.

3 (2). Válvula Z. La entrada de la válvula y la boquilla de soplado están instaladas al revés.

4. Hay suciedad o escombros en el diafragma, que bloquean el núcleo de hierro móvil.

5. El orificio del diafragma está bloqueado.

1. Limpie el diafragma y verifique que la pieza del diafragma esté completa. Verifique el núcleo de hierro móvil y el bloqueo de aire. Reemplace los accesorios si es necesario.

1. Verifique las fugas

2. Reemplace los accesorios

3 (1). Verifique las fugas

3 (2). Reinstalar

4. Limpie el diafragma y verifique que el diafragma esté completo. Verifique el núcleo de hierro móvil y el bloqueo de aire.

5. Despeje el orificio del diafragma

Durante el período de uso

Fenómenos de falla

1. Algunas válvulas tienen fugas. El diafragma no cierra herméticamente y la válvula siempre está un poco abierta.

2. La bobina está caliente y quemada.

3. Hay voltaje pero la válvula no funciona.

4. La temperatura ambiente está por debajo de -20℃. La válvula tiene fugas y no se abre.

Posible Razón

1. Hay suciedad o escombros en el diafragma, la parte principal está dañada. El núcleo de hierro móvil está bloqueado.

2. Ha estado encendido durante demasiado tiempo.

3. El diafragma está dañado y el orificio está bloqueado.

4. La temperatura ambiente es demasiado baja y hay escarcha en la válvula.

Solución de problemas

1. Limpie el diafragma y verifique que la pieza del diafragma esté completa. Verifique el núcleo de hierro móvil y el bloqueo de aire. Reemplace los accesorios si es necesario.

2. Verifique la condición de funcionamiento del sistema de control.

3. Reemplace los accesorios a tiempo.

4. Preste atención al aislamiento y al mantenimiento de las temperaturas adecuadas.

P: ¿Podrían ofrecer muestras gratuitas?

R: Sí,

pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055 P: ¿Cuál es su alcance comercial?

R: Nuestro alcance comercial es el

servicio de exportación de piezas de automatización con contenedor completo, y venta decilindros de aire, tratamiento de fuente de aire, válvulas solenoides,válvulas de aire,válvulas motorizadas, válvulas de latón, válvulas hidráulicas, cilindros hidráulicos,accesorios de aire y aceite  , manómetros etc.P:

¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable,latón y aluminio.

como válvulas de alta presión,válvulas solenoides / válvulas eléctricas / válvulas de agua /válvulas neumáticas/cilindros de aire /válvulas hidráulicas/acumuladores hidráulicosy así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logotipo y marca?R: Sí, por supuesto, podemos fabricarlo. Somos un proveedor OEM desde hace años y somos profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas originales y famosas?R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.P:

¿Hay garantía disponible?

R: Sí, normalmente los productos tienen una garantía de calidad de un año.

P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?

R:

Sellos La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.

P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?

R: 1MPa=10bar≈145psi≈10kg

P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides? R: Voltaje y frecuencia incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte,

entorno

caliente, vibración fuerte, etc.

P:

¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura?

Punto claveContramedidas para entornos de alta temperatura Contramedidas para entornos de frío extremo

Sellos Caucho de flúor, PTFE
