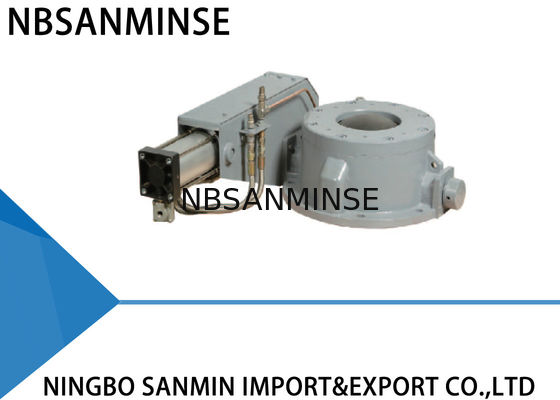

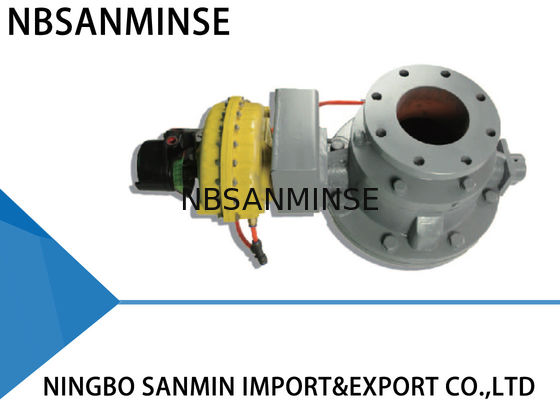

Válvula de control profesional del disco del doble de la válvula de la bóveda de la entrada/de la balanza SMDF

Descripción de producto

Válvula profesional de la bóveda de la entrada/de la balanza SMDF, válvula de control doble del disco





---

Información de la producción



. Las válvulas de la bóveda se diseñan como dispositivo encendido-apagado en los sistemas de la transportación neumática para los materiales a granel mediante su funcionamiento de cambiar por intervalos en envase o tubería. Se aplica en el sistema de la transportación neumática para los materiales a granel que son flojos, secos, no-pegajosos y flúidos. Particularmente, se utiliza bien en las centrales térmico para la disposición de la ceniza.



. Las válvulas de la bóveda se cambian por intervalos usando una base de válvula hemisférica y una lavadora aireada del sello. No hay fricción entre la base y la lavadora del sello debido al curso de encendido-apagado se procesa bajo ambiente de la no-presión.



. Según diversas condiciones, la base de válvula de la bóveda emplea diversos materiales y los hardenings superficiales. Puede asegurarse de que la lavadora del sello alcance el sello constante y excelente. La lavadora de goma del sello puede colocarse da alta temperatura, abrasión, envejecimiento y otros impactos desfavorables porque los componentes especiales. Por lo tanto, la lavadora de goma del sello es durable.

El uso de la válvula de la bóveda: polvo del gas, del líquido, viscoso y sólido.



Principio de funcionamiento



. La válvula de la bóveda es una bóveda hemisférica. En el curso de la operación encendido-apagado, hay una distancia de 0.2~0.4m m mantenidos entre la base y la lavadora del sello, que les permite moverse sin el tacto. Esto se diseña para lograr el objetivo de la menos abrasión porque no hay fricción entre la base y la lavadora del sello. El actuador neumático es un cilindro linear de la versión temporaria doble. Cuando la válvula de la bóveda se cierra, la lavadora del sello consigue inflada y presiona posteriormente contra base hemisférica, que forman un anillo sellado hermético muy sano. Los materiales estropean en tubería se bloquean así.



. Las válvulas funcionan en ciclos: Cierre (la lavadora del sello consigue inflada) las vueltas cercanas de la base del → del → (la lavadora del sello expresa apagado) que corren las vueltas completamente abiertas de la base del → del → (lavadora del sello en ninguna acción de la inflación) que funcionan con cierre cercano del → del → (lavadora del sello en ninguna acción de la inflación) (la lavadora del sello consigue inflada)

Condición normal: La base de válvula está en la posición cercana, cuando el perno del ajuste en brazo rotatorio mantiene el tronco del interruptor de límite del aire y el aire comprimido está cargando para sellar la lavadora. La presión contra lavadora del sello se indica en indicador de presión.



Abra la condición: El cilindro linear comienza a moverse, cuando el perno del ajuste en brazo rotatorio se rompe lejos de límite del aire a través de la válvula de escape rápida. Entonces vueltas de la base de válvula que corren junto con él. Durante el período de funcionamiento de la base, no hay tacto de la lavadora de la base y del sello el uno al otro.

Condición cercana: Sobre apagar orden, el comienzo del cilindro para dar vuelta detrás, cuando la base corre de manera reversa hasta un perno cercano completo de la posición y del ajuste en brazo rotatorio mantiene el tronco del interruptor de límite del aire. Entonces el suministro de aire se gira a la lavadora del sello de la alimentación. (El total de la forma del tiempo cerca de la recarga del aire es controlado por el perno del ajuste.)





Parámetros técnicos



Presión de funcionamiento máxima: 1,0 MPA

Presión de prueba máxima: 1,5 MPA

Temperatura de funcionamiento: ≤ 250℃

Presión de prueba de salida: 1,1 MPA



La presión de funcionamiento del cilindro es 0,4 MPA MPA~0.6. Sin embargo, la presión de la inflación de la lavadora del sello es 0,4 MPA MPA~0.6, que es más alto que la alimentación pressure-0.15MPA. Utilice por favor el aire comprimido limpio, seco y sin aceite.



Instalación



1. Antes de la instalación, lea por favor este manual cuidadosamente, y modelo de la válvula de control, DN y los parámetros técnicos.

2. Abra la válvula de la bóveda después de agotar el aire comprimido.

3. La válvula de la bóveda se debe guardar lejos del agua y de los materiales mojados.

4. No suelde con autógena el reborde después de terminar la instalación, o la lavadora del sello pudo ser dañada.

5. El centro del centro de la tubería dos y de la válvula debe ser coaxial. La superficie del reborde debe ser lisa y mantener horizontal sin cuesta relativamente grande, porque se asegura de que la válvula puede sujetar y trabajar bien. Además, los pernos deben ser sujetados simétricamente.

6. Compruebe la condición de funcionamiento de la válvula de la bóveda regularmente. Solucione las condiciones anormales correctamente e inmediatamente.

7. Cumplen por favor las reglas relativas de operación de la seguridad cuando usted está implicado en curso de winching, instalación, operación, depuración o reparación.

8. Cada válvula de la bóveda ha terminado la prueba dinámica y ajustes relativos.





Método de la localización de averías



Problemas	Causa	Método de la localización de averías
Salida	Cuerpo extraño	Quite el cuerpo extraño
	La lavadora del sello es inválida	Substituya la lavadora del sello
	Abrasión de la base de válvula	Substituya la base de válvula
La válvula no puede abrirse o cerrarse	Las piezas rotativas llegan a ser flexibles o inválidas	Ajuste o substituya las piezas relativas
	Presión o salida escasa	Línea de aire del control y de la fuente de la reparación
	Los componentes neumáticos se convierten en envejecimiento o inválidos	Substituya los componentes neumáticos relativos







---

Componentes principales y materiales



NO.	Artículo	Material	NO.	Artículo	Material
1	Cuerpo de válvula	Arrabio	8	Anillo de cierre combinado	Tetrafluoro + caucho
2	Placa superior	Arrabio dúctil	9	Soporte del hemisferio	Arrabio dúctil
3	Anillo de la espita	Arrabio dúctil	10	Eje de rotación	45#
4	Anillo interno	Arrabio dúctil	11	Brazo rotatorio	Arrabio dúctil
5	Lavadora del sello	Caucho especial	12	Válvula de diapositiva mecánica	Aluminio
6	Hemisferio	Arrabio dúctil	13	Perno de ajuste	Aluminio
7	Vivienda del eje	Bronce + grafito de la lata	14	Actuador neumático	Aluminio
