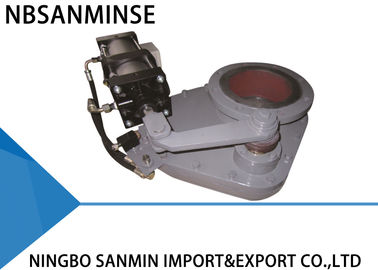

Válvula de disco giratorio SMDF-DNB, válvula de control de balanceo de doble placa Presión 1,0 MPa
Información sobre la producción
La válvula de disco giratorio utiliza una estructura de par de fricción de cerámica o metal duro, lo que hace que sea más abrasiva y tenga una mejor sujeción.AdemásTodas estas características hacen que la válvula de disco giratorio sea duradera.
Principio de funcionamiento
El actuador mueve el tallo y el brazo de la palanca un cuarto de giro que impulsa el disco.Toda la superficie de sellado del disco está constantemente en contacto con el asiento o la almohadilla mediante la fuerza ejercida por los resortes enrollados Estos muelles permiten que el disco se mueva verticalmente.Esto compensa la expansión térmica y la contracción de los componentes de las válvulas, superando también el efecto de cualquier contrapresión para la que fue diseñado y entre las superficies de sellado.Las diferencias en las fuerzas de fricción entre el disco tangencial y el asiento hacen que el disco gire en su asiento a medida que las válvulas se mueven, eliminando y limpiando cualquier material de proceso que pueda acumularse.Todas estas características hacen que la válvula de disco giratorio sea duradera.Proporcionará un soporte confiable para su sistema.
Aplicaciones
La válvula de disco giratorio se puede utilizar en el sistema de transporte de cenizas en plantas de energía térmica. También se puede aplicar en la mina, planta de cemento, cal, planta metalúrgica,La industria química y otros campos que necesitan transportar cenizas cáusticas o abrasivas..
Parámetros técnicos
Presión máxima de funcionamiento: 1,0 MPA
Presión máxima de ensayo: 1,5 MPA
Temperatura de funcionamiento: ≤ 200 °C
Presión de ensayo de fugas: 1,1 MPA
Instalación
1Antes de la instalación, lea este manual cuidadosamente y compruebe el estado del actuador neumático.
2Asegúrese de que las dimensiones de la brida, la presión máxima de funcionamiento y el diámetro nominal interior cumplan con los requisitos.
3No ajuste los pernos y las tuercas y asegúrese de que el centro de las dos tuberías y el centro de la válvula sean coaxial. La superficie de la brida debe ser lisa y mantenerse horizontal sin una pendiente relativamente grande.Para asegurarse de que la válvula pueda sujetarse y funcionar bien.Además, los pernos deben estar sujetados simétricamente.
4Después de la instalación, bombee aire a las dos tomas de aire del actuador neumático y asegúrese de que la placa de la válvula funcione correctamente.
5Si el interruptor de control está instalado, asegúrese de que sus parámetros cumplan con la fuente de alimentación externa y que pueda funcionar correctamente en condiciones de plena apertura o completa cerradura.
Método de solución de problemas
| Problemas |
Causas |
Método de solución de problemas |
| Fugas |
Cuerpo extraño |
Eliminar el cuerpo extraño |
| Lavadora de focas no es válida |
Reemplazar el lavaplatos |
| Abrasión del núcleo de la válvula |
Reemplazar el núcleo de la válvula |
| La válvula no se puede abrir ni cerrar. |
Las piezas giratorias se vuelven flexibles o no válidas |
Ajustar o reemplazar las partes relativas |
| Presión o fuga insuficientes |
Control y reparación de suministro de línea aérea |
| Los componentes neumáticos envejecen o se vuelven inválidos |
Reemplazar los componentes neumáticos relativos |
Dimensión y contorno de la instalación
| DN |
H. |
D |
- ¿ Qué? |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Principales componentes y materiales
| - No, no es así. |
Punto de trabajo |
El material |
- No, no es así. |
Punto de trabajo |
El material |
| 1 |
Cuerpo superior de la válvula |
De hierro fundido dúctil |
5 |
Bajo el cuerpo de la válvula |
De hierro fundido dúctil |
| 2 |
Anillo de sello |
De acero o acero |
6 |
Eje giratorio |
45# Acero |
| 3 |
Placas de válvulas |
De acero o acero |
7 |
Brazo giratorio |
De hierro fundido dúctil |
| 4 |
Brazo de balanceo |
De hierro fundido dúctil |
8 |
Actuación neumática |
de aluminio |
P: ¿ Podría ofrecer las muestras gratis?
A: Sí, estoy seguro. pero depende de los productos, Por favor, contáctenos. el nombre de la autoridad competente; o por whatsapp 0086 15168536055
P: ¿ Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio esservicio de piezas de automatización para exportadores con contenedor completo y ventacilindro de aire, tratamiento de la fuente de aire, válvula de solenoide,una válvula de aire,válvula motorizada,Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteel ajuste, medidor de presiónY así sucesivamente.
- ¿ Qué?No¿ Qué tipo de productos puedes hacer?
R: Podemos hacer muchos tipos de acero inoxidable, Latón, aluminioprocesamiento de materiales.como altopresión Válvula / válvula electrónica / válvula eléctricaválvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y demás.
P: ¿ Se puede hacer el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos fabricar. Somos proveedores OEM desde hace años y profesionales para fabricar. Pero necesita darnos la autorización si es posible.
P: ¿Puede suministrar productos originales de marca de instrumentos neumáticos e hidráulicos famosos?
R: Sí, podemos suministrar a empresas como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
- ¿ Qué? ¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector está en el sistema británico o métrico? ¿Cuál es la diferencia entre los hilos PT, NPT y G?
A: ¿Qué quieres decir? El hilo G es cilíndrico y no se sella a sí mismo, lo que requiere juntas adicionales para evitar fugas.y los hilos internos y externos se vuelven más y más apretados cuando se apretanEl sellado se logra mediante la deformación de los hilos, y el sellador o la cinta se utilizan generalmente en conjunto para mejorar el efecto de sellado.
El hilo G es un tubo cilíndrico recto utilizado para conexiones no selladas; el hilo PT es un tubo cónico que se basa en la deformación y el sellado del hilo mismo;NPT es también un tubo cónico con un ángulo de perfil del diente de 60 grados, utilizado principalmente en América del Norte
P: ¿Cómo se convierten las unidades de presión: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: ¿Qué es lo que suele causar el agotamiento de las bobinas de las válvulas solenoides?
R:Voltagem y hz incorrectos, conmutación frecuente, cabeza de piloto entrando en líquido, núcleo de válvula y problema de resorte,Medio ambiente caliente, vibraciones fuertes, etc.
- ¿ Qué? ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?
| Punto de enfoque |
Contramedidas para el medio ambiente de altas temperaturas |
Contramedidas para el ambiente extremadamente frío |
| Las focas |
Caucho fluorado, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| La lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de vertido, baja viscosidad) |
| Tratamiento del suministro de aire |
Refuerzo de la refrigeración, eliminación eficiente del agua |
Seca con punto de rocío muy bajo (tipo de refrigeración + adsorción), rastreo térmico |
| Componentes metálicos |
Acceso a la ampliación de reservas |
Seleccionar materiales con dureza a bajas temperaturas, evitar fugas debido a la contracción en frío |
| Componentes de control |
Las bobinas de alta calidad resistentes al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar la condensación fría |
| Instalación |
Mantener lejos de las fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales aislantes térmicos |
