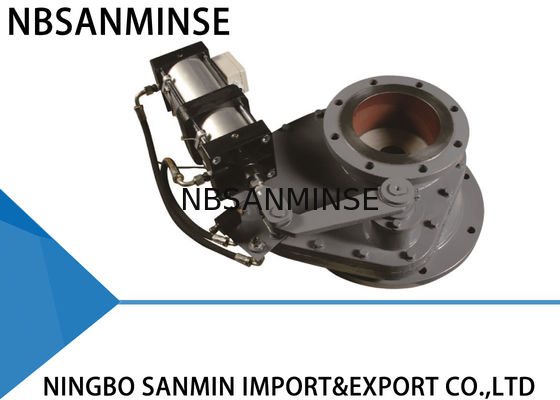

Válvula de disco doble de alto rendimiento Temperatura ≤ 200℃ SMDF-DNA-J
Información de producción
. La válvula de disco giratorio emplea una estructura de par de fricción de cerámica o metal duro, lo que la hace más abrasiva y con mejor estanqueidad. Solo necesita una pequeña carga de arranque debido a su estructura única. Además, las cenizas apenas se acumulan en el cuerpo de la válvula por la misma razón. Todas estas características hacen que la válvula de disco giratorio sea duradera.
Principio de funcionamiento
. El actuador mueve el vástago y el brazo de palanca un cuarto de vuelta, lo que acciona el disco. Toda la superficie de sellado del disco está en contacto constante con el asiento o la almohadilla a través de la fuerza ejercida por resortes helicoidales. Estos resortes permiten que el disco se mueva verticalmente. Esto compensa la expansión y contracción térmica de los componentes de la válvula, además de superar el efecto de cualquier contrapresión para la que fue diseñada y entre las superficies de sellado. Las diferencias en las fuerzas de fricción tangencial del disco al asiento hacen que el disco gire sobre su asiento a medida que la válvula cicla, cortando y limpiando así cualquier material de proceso que pueda acumularse. Todas estas características hacen que la válvula de disco giratorio sea duradera. Proporcionará un soporte fiable para su sistema.
Aplicaciones
. La válvula de disco giratorio se puede utilizar en sistemas de transporte de cenizas en centrales térmicas. También se puede aplicar en minas, plantas de cemento, fábricas de cal, plantas metalúrgicas, fábricas químicas y otros campos que necesiten transportar cenizas cáusticas o abrasivas.
Parámetros técnicos
. Presión máxima de funcionamiento: 1.0 MPA
. Presión máxima de prueba: 1.5 MPA
. Temperatura de funcionamiento: ≤ 200℃
. Presión de prueba de fugas: 1.1 MPA
Instalación
1. Antes de la instalación, lea este manual detenidamente y compruebe el estado del actuador neumático.
2. Asegúrese de que la dimensión de la brida, la presión máxima de funcionamiento y el diámetro nominal interior cumplan los requisitos.
3. No ajuste los pernos y tuercas. Y asegúrese de que el centro de las dos tuberías y el centro de la válvula sean coaxiales. La superficie de la brida debe ser lisa y mantenerse horizontal sin una pendiente relativamente grande, para asegurar que la válvula pueda fijarse y funcionar bien. Además, los pernos deben apretarse simétricamente.
4. Después de la instalación, bombee aire en las dos tomas de aire del actuador neumático y asegúrese de que la placa de la válvula funcione correctamente.
5. Si el interruptor de control está instalado, asegúrese de que sus parámetros puedan cumplir con la fuente de alimentación externa y que pueda funcionar correctamente en posición completamente abierta o completamente cerrada.
Método de solución de problemas
| Problemas |
Causa |
Método de solución de problemas |
| Fuga |
Cuerpo extraño |
Eliminar cuerpo extraño |
| Arandela de sellado inválida |
Reemplazar arandela de sellado |
| Abrasión del núcleo de la válvula |
Reemplazar núcleo de la válvula |
| La válvula no se puede abrir o cerrar |
Las piezas giratorias se vuelven flexibles o inválidas |
Ajustar o reemplazar las piezas relativas |
| Presión insuficiente o fuga |
Comprobar y reparar la línea de suministro de aire |
| Los componentes neumáticos envejecen o quedan inválidos |
Reemplazar los componentes neumáticos relativos |
Dimensión y contorno de instalación
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Componentes principales y materiales
| Nº. |
Artículo |
Material |
Nº. |
Artículo |
Material |
| 1 |
Cuerpo de válvula superior |
Hierro fundido dúctil |
5 |
Cuerpo de válvula inferior |
Hierro fundido dúctil |
| 2 |
Anillo de sellado |
Cerámica o aleación |
6 |
Eje giratorio |
Acero 45# |
| 3 |
Placa de válvula |
Cerámica o aleación |
7 |
Brazo giratorio |
Hierro fundido dúctil |
| 4 |
Brazo oscilante |
Hierro fundido dúctil |
8 |
Actuador neumático |
Aluminio |
P: ¿Podrían ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire, válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.
P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable
,latón, aluminio procesamiento de materiales.como altapresiónVálvula / válvula solenoide / válvula eléctrica válvula / válvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulico productos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.
P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas originales y famosas?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura? R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector está en sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado. La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo y resorte de la válvula,
entornocaliente, vibración fuerte, etc. P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura? Punto de enfoque
| Contramedidas para entornos de alta temperatura |
Contramedidas para entornos de frío extremo |
Sellos |
| Caucho de flúor, PTFE |
Caucho de nitrilo a baja temperatura, caucho de silicona, poliuretano |
Lubricación |
| Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de fluidez, baja viscosidad) |
Tratamiento del suministro de aire |
| Reforzar el enfriamiento, eliminación eficiente de agua |
Secado de punto de rocío ultra bajo (tipo refrigeración + adsorción), calefacción por traza |
Componentes metálicos |
| Espacio libre de expansión de reserva |
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
Componentes de control |
| Bobinas de alto grado resistente al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar condensación en frío |
Instalación |
| Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
