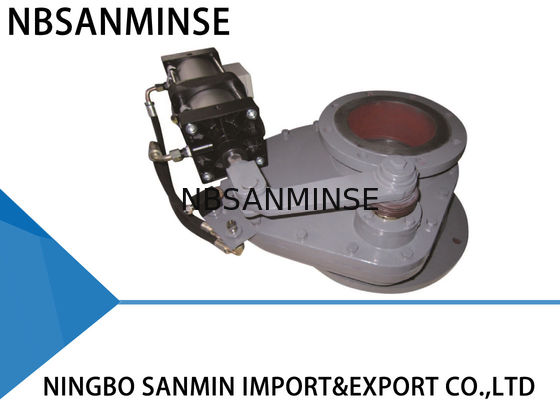

Válvula de compuerta de disco doble SMDF-DNB-J Carga de arranque pequeña para sistema de transporte de cenizas
Información de producción
La válvula de disco giratorio emplea una estructura de par de fricción de cerámica o metal duro, lo que la hace más resistente a la abrasión y con mejor estanqueidad. Solo necesita una pequeña carga de arranque debido a su estructura única. Además, las cenizas apenas se acumulan en el cuerpo de la válvula por la misma razón. Todas estas características hacen que la válvula de disco giratorio sea duradera.
Principio de funcionamiento
El actuador mueve el vástago y la palanca un cuarto de vuelta, lo que impulsa el disco. Toda la superficie de sellado del disco está en contacto constante con el asiento o la almohadilla a través de la fuerza ejercida por los resortes helicoidales. Estos resortes permiten que el disco se mueva verticalmente. Esto compensa la expansión y contracción térmica de los componentes de las válvulas, superando también el efecto de cualquier contrapresión para la que fue diseñada y entre las superficies de sellado. Las diferencias en las fuerzas de fricción tangenciales del disco al asiento hacen que el disco gire sobre su asiento a medida que la válvula cicla, cortando y limpiando cualquier material del proceso que pueda acumularse. Todas estas características hacen que la válvula de disco giratorio sea duradera. Proporcionará un soporte confiable para su sistema.
Aplicaciones
La válvula de disco giratorio se puede utilizar en sistemas de transporte de cenizas en plantas de energía térmica. También se puede aplicar en minas, plantas de cemento, trabajos de cal, plantas metalúrgicas, fábricas de productos químicos y otros campos que necesiten transportar cenizas cáusticas o abrasivas.
Parámetros técnicos
. Presión máxima de funcionamiento: 1.0 MPA
. Presión máxima de prueba: 1.5 MPA
. Temperatura de funcionamiento: ≤ 200℃
. Presión de prueba de fugas: 1.1 MPA
Instalación
1. Antes de la instalación, lea este manual detenidamente y compruebe el estado del actuador neumático.
2. Asegúrese de que la dimensión de la brida, la presión máxima de funcionamiento y el diámetro nominal interior cumplan los requisitos.
3. No ajuste los pernos y las tuercas. Y asegúrese de que el centro de las dos tuberías y el centro de la válvula sean coaxiales. La superficie de la brida debe ser lisa y mantenerse horizontal sin una pendiente relativamente grande, para asegurarse de que la válvula pueda sujetarse y funcionar bien. Además, los pernos deben sujetarse simétricamente.
4. Después de la instalación, bombee aire a las dos entradas de aire del actuador neumático y asegúrese de que la placa de la válvula funcione correctamente.
5. Si se instala el interruptor de control, asegúrese de que sus parámetros puedan cumplir con la fuente de alimentación externa y que pueda funcionar correctamente en posición totalmente abierta o totalmente cerrada.
Método de solución de problemas
| Problemas |
Causa |
Método de solución de problemas |
| Fugas |
Cuerpo extraño |
Retire el cuerpo extraño |
| La arandela de sellado no es válida |
Reemplace la arandela de sellado |
| Abrasión del núcleo de la válvula |
Reemplace el núcleo de la válvula |
| La válvula no se puede abrir o cerrar |
Las piezas giratorias se vuelven flexibles o no válidas |
Ajuste o reemplace las piezas relativas |
| Presión insuficiente o fugas |
Compruebe y repare la línea de suministro de aire |
| Los componentes neumáticos se vuelven envejecidos o no válidos |
Reemplace los componentes neumáticos relativos |
Dimensión de instalación y contorno
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Componentes principales y materiales
| Nº |
Artículo |
Material |
Nº |
Artículo |
Material |
| 1 |
Cuerpo superior de la válvula |
Hierro fundido dúctil |
5 |
Cuerpo inferior de la válvula |
Hierro fundido dúctil |
| 2 |
Anillo de sellado |
Cerámica o aleación |
6 |
Eje giratorio |
Acero 45# |
| 3 |
Placa de la válvula |
Cerámica o aleación |
7 |
Brazo giratorio |
Hierro fundido dúctil |
| 4 |
Brazo oscilante |
Hierro fundido dúctil |
8 |
Actuador neumático |
Aluminio |
